高压探头与差分探头的区别

在电子测量领域，探头是示波器与被测信号之间的 “桥梁”，其选型直接决定测量结果的准确性与安全性。高压探头与差分探头作为两类常用的专用探头，虽均用于特定场景下的信号采集，但在工作原理、测量对象、性能特点及适用场景上存在本质区别。本文将从核心维度展开对比，帮助读者清晰理解二者的差异，避免选型误区。

一、核心定义与工作原理：本质差异的根源

探头的核心功能是 “适配信号”—— 将被测信号的幅度、阻抗等参数调整至示波器可处理的范围，同时尽可能保留信号原始特征。高压探头与差分探头的根本区别，始于其针对的信号类型与适配逻辑。

1. 高压探头 ：单端高压信号的 “降压转换器”

高压探头的设计目标是测量高幅值的单端信号，即信号 “一端为被测点，另一端为地（GND）” 的场景。其核心原理是通过精密的分压网络（通常由高压电阻、电容组成，实现 “阻容分压” 以保证宽频带特性），将数千伏甚至数万伏的高压信号，按固定比例（如 100:1、1000:1）衰减为示波器可承受的低电压信号（通常不超过示波器输入量程，如 5V、10V）。

例如，一款 1000:1 的高压探头，可将 10kV 的被测信号衰减为 10V 后传入示波器，示波器再通过 “探头衰减比设置” 反向计算出原始信号幅值。其本质是 “单端对地测量”，必须依赖公共地作为参考点，测量的是 “信号相对于地的电位差”。

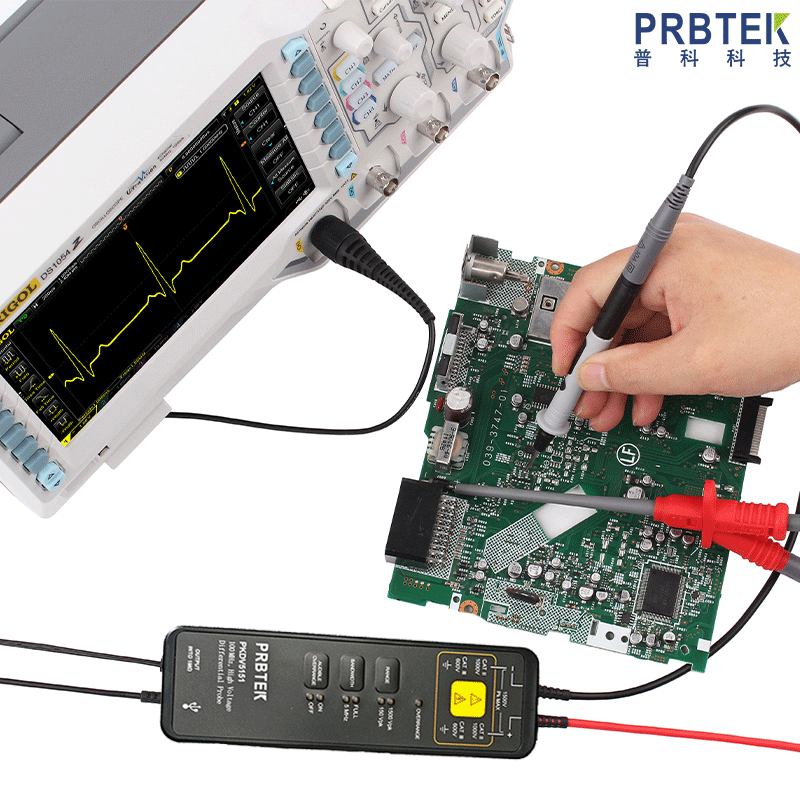

2. 差分探头：浮动信号的 “共模抑制器”

差分探头的设计目标是测量两个非接地节点之间的电位差（差分信号），尤其适用于 “无公共地” 或 “地电位不稳定” 的场景（即 “浮动测量”）。其核心原理是通过两组对称的信号调理通道，分别采集两个被测点（称为 “+ 端” 和 “- 端”）的信号，再通过内部运算放大器对两路信号进行 “减法运算”，最终输出 “+ 端电位 - - 端电位” 的差分信号。

更关键的是，差分探头具备极强的共模抑制比（CMRR）—— 能有效抑制 “+ 端和 - 端同时存在的公共干扰信号（共模信号）”，仅提取有用的差分信号。例如，在测量电机驱动电路中 “上下桥臂之间的电压” 时，两路信号可能均带有 100V 的共模干扰，但差分探头可滤除该干扰，准确测量出两者之间 5V 的真实电位差。其本质是 “双端非对地测量”，不依赖公共地，测量的是 “两个点之间的相对电位差”。

二、核心参数对比：从性能维度看差异

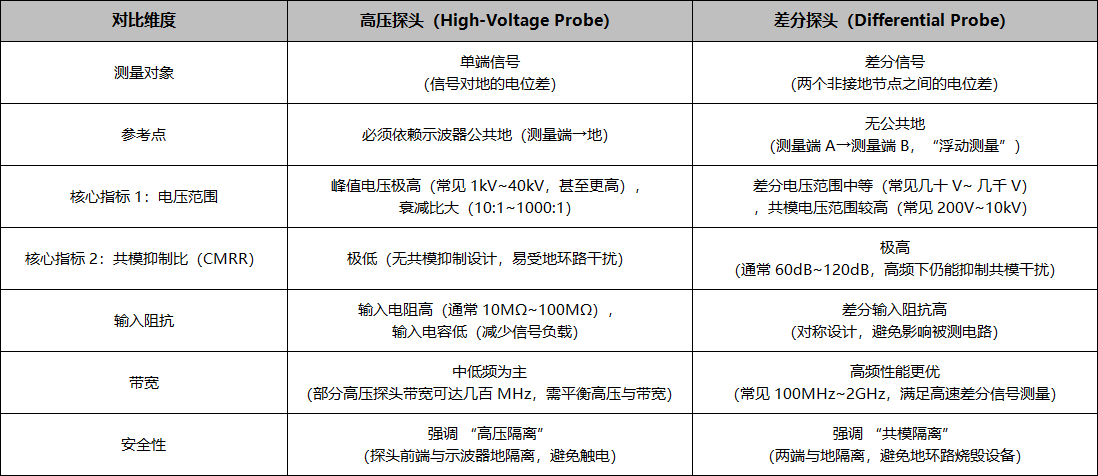

除原理外，二者的关键性能参数也存在显著区别，这些参数直接决定了其适用场景的边界。

三、典型应用场景：从需求维度看选型

选型的核心逻辑是 “匹配测量需求”—— 明确被测信号是 “单端对地” 还是 “双端差分”，是 “高幅值” 还是 “需抗干扰”，即可快速区分二者的适用场景。

1. 高压探头的典型应用

凡需测量 “高电压对地电位” 的场景，均优先选择高压探头，核心需求是 “安全衰减高压信号”：

电力电子领域：测量开关电源的母线电压（如 220V 交流整流后的 310V 直流母线）、逆变器的输出高压端（如新能源汽车高压电池的 300V~800V 电压）；

高压设备测试：测量高压电容的充电电压、高压变压器的次级输出电压、雷击测试中的瞬时高压信号；

消费电子领域：测量微波炉高压变压器的输出电压（约 2000V）、CRT 显示器的阳极高压（约 20kV）。

2. 差分探头的典型应用

凡需测量 “两个浮动节点之间的电压” 或 “需抑制共模干扰” 的场景，均优先选择差分探头，核心需求是 “准确提取差分信号”：

工业控制领域：测量变频器输出端的三相电压（各相之间无公共地，且带有高频共模干扰）、伺服电机的驱动电压；

高速信号领域：测量差分串行总线信号（如 USB、HDMI、Ethernet、CAN 总线），抑制线缆传输中的共模噪声；

电源测试领域：测量开关电源中 “同步整流管的两端电压”（管两端均不接地，需浮动测量）、线性稳压器的输入与输出之间的压差；

医疗设备领域：测量心电信号、超声设备的模拟信号（需抑制人体耦合的共模干扰，保证测量精度）。

四、选型误区与注意事项

在实际应用中，因混淆二者功能导致的测量误差或设备损坏极为常见，需规避以下误区：

1. 误区 1：用高压探头测量差分信号

若将高压探头的 “地” 接在一个浮动节点上，“测量端” 接另一个浮动节点，看似能测量两者压差，但高压探头无共模抑制能力，会将两个节点上的共模干扰（如地电位差）直接计入测量结果，导致数据严重失真；更危险的是，若两个节点的共模电压超过探头的隔离电压，可能击穿探头内部绝缘，烧毁示波器。

2. 误区 2：用差分探头测量超高压单端信号

差分探头的 “差分电压范围” 通常远低于高压探头（如差分探头最大差分电压仅 1000V，而高压探头可达 10kV），若用于测量超高压单端信号（如 5kV 对地电压），相当于给差分探头的 “+ 端” 加 5kV、“- 端” 接地，其差分电压（5kV）远超探头承受极限，会直接损坏探头内部的运算放大器或隔离电路。

3. 注意事项：隔离与安全

高压探头需确认 “探头前端与示波器地的隔离电压”，避免被测电压超过隔离值导致触电或设备损坏；

差分探头需确认 “共模电压范围”，确保两个被测节点的对地电压（共模电压）不超过探头的共模承受极限；

无论使用哪种探头，均需遵循 “先接探头、后接被测信号；先断被测信号、后拆探头” 的操作流程，避免瞬时浪涌损坏设备。

五、总结：核心差异一句话概括

高压探头是 “单端高压信号的衰减器”，解决 “高电压如何安全接入示波器” 的问题；差分探头是 “差分信号的提取器”，解决 “浮动信号如何抗干扰测量” 的问题。二者并非 “替代关系”，而是 “互补关系”—— 明确被测信号的 “类型（单端 / 差分）” 与 “核心需求（高压 / 抗干扰）”，是正确选型的关键。
