【选型指南】普科科技 PK 系列电流互感器

普科科技 PK 系列电流互感器基于电磁感应原理，以非接触式测量实现大电流线性转换与高压电气隔离，具备宽频带响应（0.1Hz 至数 MHz）、纳秒级上升沿捕捉能力及高灵敏度特性，广泛适用于军工瞬态功率分析、医疗高频监测、新能源汽车电机控制等场景。为帮助用户精准匹配应用需求，本指南从核心参数匹配、场景适配、定制化确认、选型验证四维度提供系统选型方案。

一、核心参数匹配：锁定基础型号

电流互感器的核心参数直接决定测量精度与安全性，需优先根据被测电流特性、测量仪器要求锁定关键指标，筛选对应型号。

1.1 电流范围：匹配峰值与有效电流需求

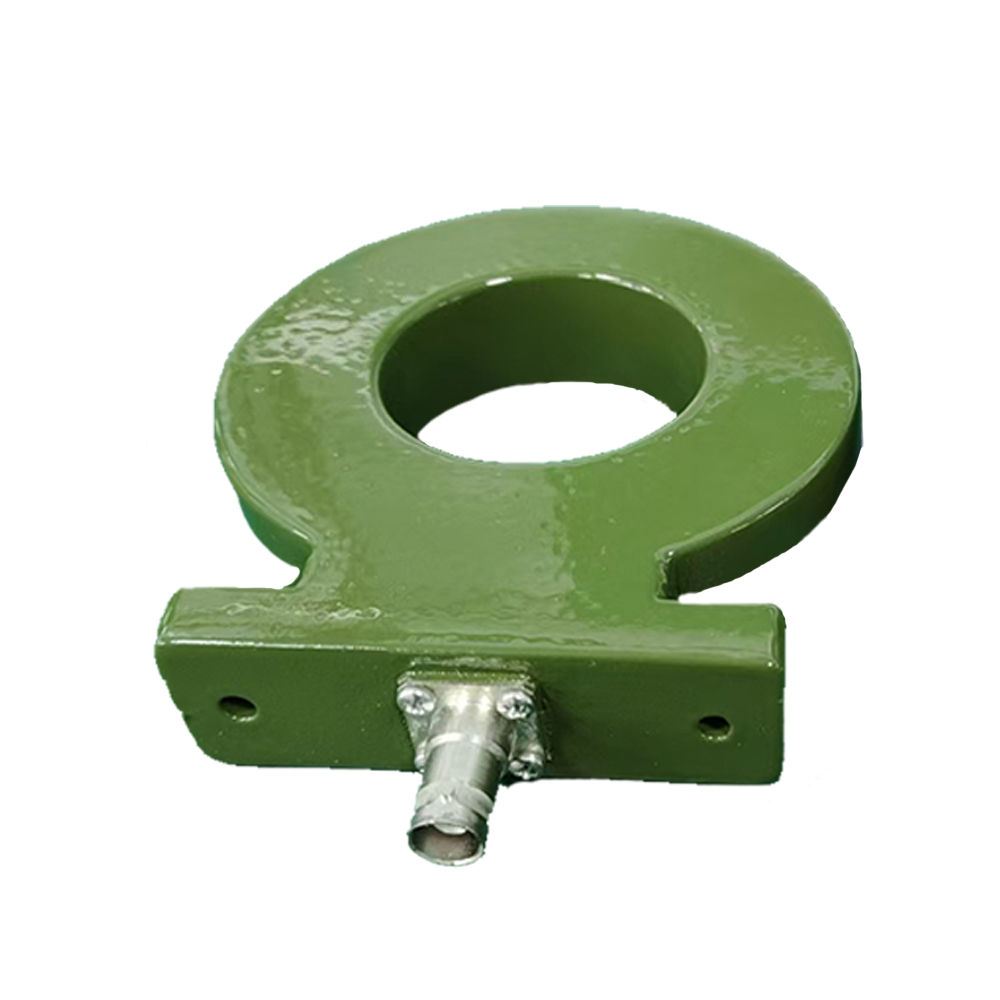

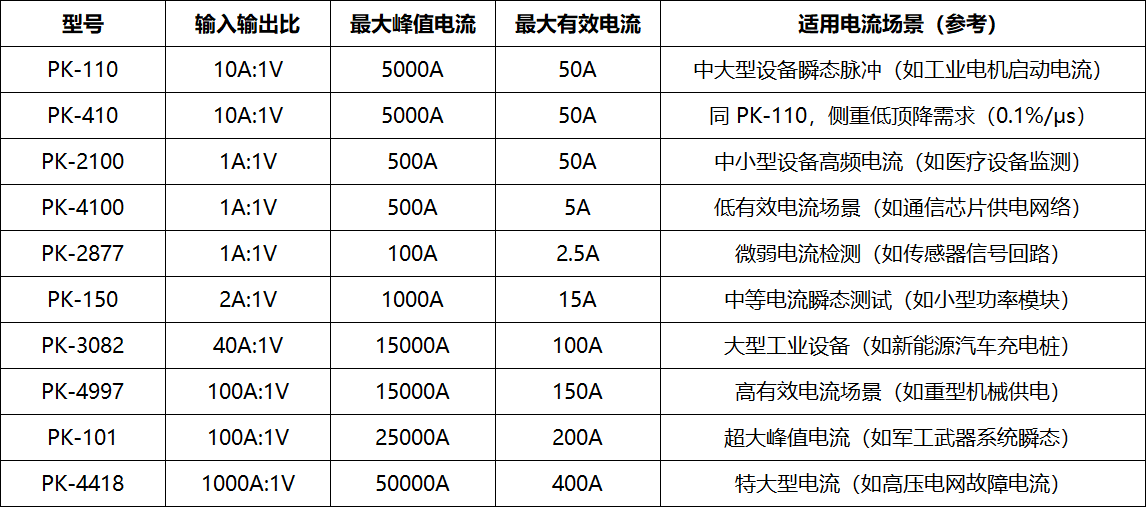

不同型号的最大峰值电流与最大有效电流差异显著，需结合被测场景中电流的瞬时峰值与长期有效值选择，避免过载损坏或量程冗余导致精度下降。各型号核心电流参数如下表所示：

选型原则：

被测电流峰值 ≤ 所选型号最大峰值电流的 90%，预留 10% 安全余量（如被测峰值 18000A，选最大峰值 25000A 的 PK-101）；

被测电流长期有效值 ≤ 所选型号最大有效电流（如长期工作电流 180A，选最大有效电流 200A 的 PK-101，而非 150A 的 PK-4997）。

1.2 输入输出比：适配测量仪器量程

输入输出比决定 “被测大电流” 与 “输出小信号” 的转换关系，需与示波器、数据采集卡等测量仪器的输入范围匹配，确保输出信号处于仪器最佳测量区间（通常为仪器量程的 30%-80%）。

仪器输入范围为 ±5V 时：若被测电流 100A，选 1A:1V 的 PK-2100（输出 100V，超出量程，不合适）；选 10A:1V 的 PK-110（输出 10V，仍超量程）；选 40A:1V 的 PK-3082（输出 2.5V，符合要求）；

仪器输入范围为 ±10V 时：若被测电流 500A，选 1A:1V 的 PK-2100（输出 500V，超量程）；选 10A:1V 的 PK-110（输出 50V，超量程）；选 100A:1V 的 PK-4997（输出 5V，符合要求）。

关键提示：全系列输出阻抗均为 50Ω，需确保测量仪器输入阻抗匹配（建议设为 50Ω），避免信号反射导致失真。

1.3 前沿上升时间：捕捉瞬态信号细节

前沿上升时间决定互感器对快速变化电流的响应能力，需根据被测信号的上升沿速度选择，确保完整还原瞬态波形：

纳秒级瞬态信号（如上升沿≤50ns）：选上升时间 50ns 的型号（PK-110、PK-2100、PK-4100、PK-101），如雷达发射机、射频功率放大器测试；

中速瞬态信号（上升沿 50-100ns）：选上升时间 70ns 的型号（PK-410、PK-4997），如工业设备开关瞬态；

低速瞬态信号（上升沿 100-200ns）：选上升时间 100ns（PK-2877、PK-150、PK-3082）或 200ns（PK-4418）的型号，如电网故障电流、大型电机启动。

1.4 顶降与电流时间积：保障长时间测量精度

顶降：指电流持续期间输出信号的衰减程度，顶降越小，长时间测量精度越高。

高精度长时间测量（如持续 1μs 以上的脉冲）：选顶降≤0.1%/μs 的型号（PK-410、PK-4100、PK-2877、PK-3082）；

短时间脉冲测量（如≤1ms）：可选顶降 10%/ms 的型号（PK-110、PK-4997、PK-101），性价比更高。

电流时间积（I・t）：衡量互感器耐受 “电流 × 持续时间” 的能力，需满足被测电流与持续时间的乘积 ≤ 型号最大电流时间积。

如被测电流 100A、持续时间 2ms（I・t=0.2A・s），选最大 I・t≥0.2A・s 的 PK-3082（0.2A・s）或 PK-101（0.3A・s）；

若被测 I・t=0.4A・s，需选最大 I・t=0.5A・s 的 PK-4418。

二、应用场景适配：细化功能需求

不同领域的测量环境、目标参数差异较大，需结合场景特点进一步确认型号细节，确保适配性。

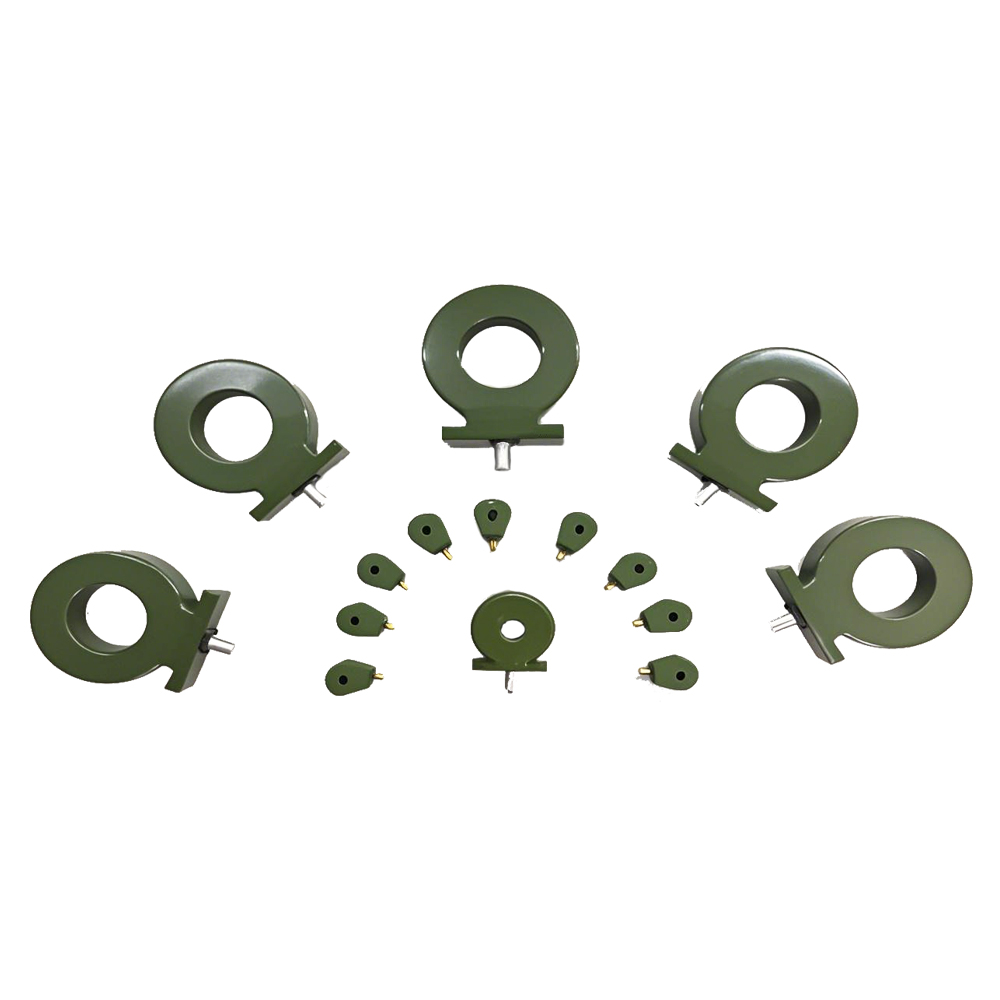

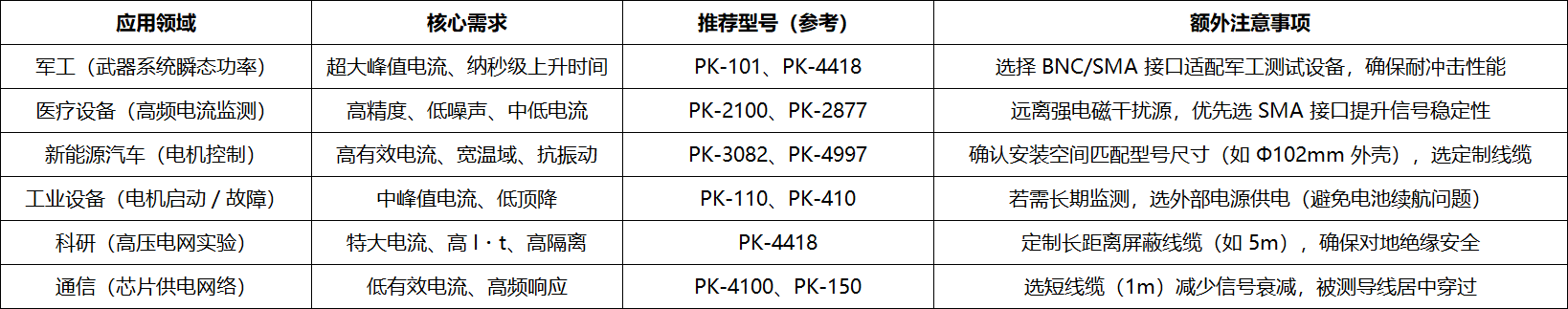

2.1 按行业与场景分类

2.2 安装与尺寸适配

各型号外壳尺寸以 Φ102mm（外径）、Φ51mm（内径）为主（PK-2877、PK-410 等部分型号尺寸略有差异，需参考说明书图纸），需根据被测导线直径与安装空间确认：

小直径导线（≤10mm）+ 紧凑空间：所有型号均适用（内径 Φ51mm 足够容纳）；

大直径导线（10-30mm）+ 常规空间：优先选标准尺寸型号，确保导线可轻松穿过内径；

特殊安装场景（如狭小机柜、户外高压柜）：订货时提供安装空间尺寸，厂家可优化外壳结构（需定制）。

三、定制化需求确认：补充非标准配置

若标准配置无法满足特殊场景需求，可通过定制化选项优化使用体验，需明确以下内容：

3.1 接口定制

标准接口涵盖 BNC、SMA、WD-2Z，可根据测量仪器接口类型定制：

示波器 / 数据采集卡常用：BNC 接口（标准配置，适配多数设备）；

高频精密测量：SMA 接口（低损耗，适配射频仪器，如 PK-2100、PK-2877 可定制）；

高压大电流场景：WD-2Z 接口（如 PK-3082，增强抗高压能力）；

特殊仪器：提供仪器接口规格（如接口型号、引脚定义），厂家可定制适配接口。

3.2 线缆定制

标准线缆长度需结合测量点与仪器的距离确认，支持定制：

短距离测量（≤2m）：标准线缆（1m/2.5m）即可，减少信号衰减；

长距离测量（>2.5m）：定制屏蔽线缆（如 5m、10m），需告知厂家环境干扰强度（匹配屏蔽等级）；

特殊环境（高温 / 油污）：定制耐温（-40℃-120℃）、耐油线缆，确保长期稳定使用。

3.3 精度与校准需求

常规精度（±5%）：标准型号均满足（说明书标注精度）；

高精度需求（±2% 以内）：订货时注明，厂家提供额外校准服务（需增加校准流程，延长交货周期）；

现场校准：可联系厂家提供上门校准服务（需额外付费，校准后提供新校准报告）。

四、选型验证与订货：确保信息准确

4.1 选型核对清单

完成初步选型后，需核对以下信息，避免遗漏关键需求：

1. 电流参数：峰值电流、有效电流、I・t 是否均满足被测场景；

2. 信号特性：上升时间、顶降是否匹配瞬态信号要求；

3. 仪器适配：输入输出比、输出阻抗是否与测量仪器匹配；

4. 安装条件：型号尺寸、线缆长度是否适配安装空间；

5. 环境要求：是否需要定制耐温、耐干扰、高绝缘的特殊配置。

4.2 订货信息

订货时需明确提供以下信息，确保配置准确：

• 型号（如 PK-101）；

• 定制需求（如接口类型 SMA、线缆长度 5m）；

• 特殊环境说明（如高温、强干扰）。

如需技术支持或确认选型，可联系西安普科电子科技有限公司;

五、选型常见问题（FAQ）

1. Q：被测电流既有瞬态峰值（如 20000A），又有长期有效值（如 180A），该如何选？
   A：优先满足峰值电流（选最大峰值 25000A 的 PK-101），同时确认其最大有效电流 200A≥180A，可直接适配；若有效值接近上限，建议选更大有效电流型号（暂无更大有效值型号时，可联系厂家定制扩容）。

2. Q：测量高频信号（如 5MHz）时，哪种型号更合适？
   A：全系列工作频率覆盖至数 MHz，优先选上升时间短的型号（如 PK-101、PK-2100，上升时间 50ns），配合 50Ω 输入阻抗的高速示波器，减少信号失真。

3. Q：在潮湿环境下测量，是否有防护措施？
   A：标准型号不建议在潮湿环境使用（说明书明确禁止），若需在潮湿场景（如户外）使用，可定制防水外壳（IP65 等级），同时选择耐潮线缆，订货时需特别说明环境湿度范围。
