【选型指南】普科 PK-CWT 系列罗氏线圈

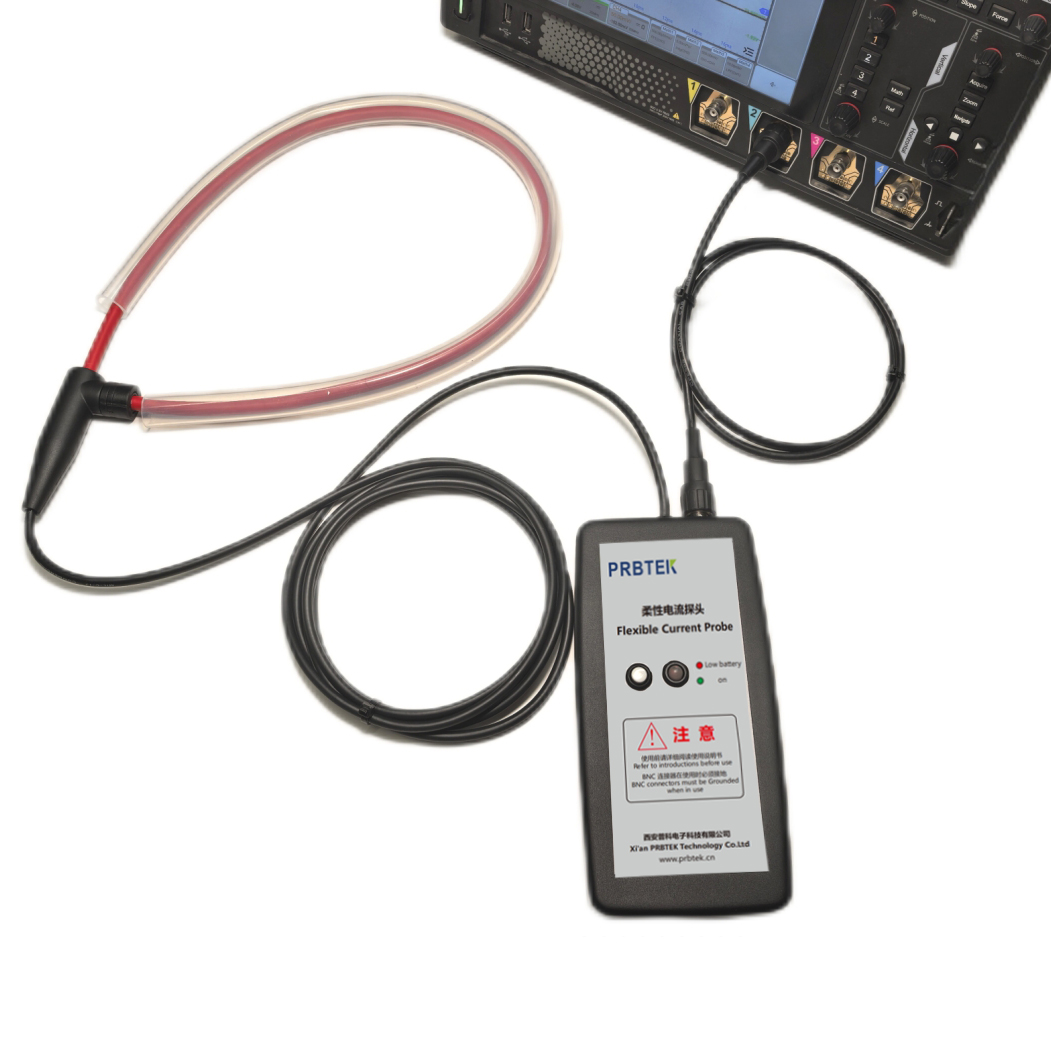

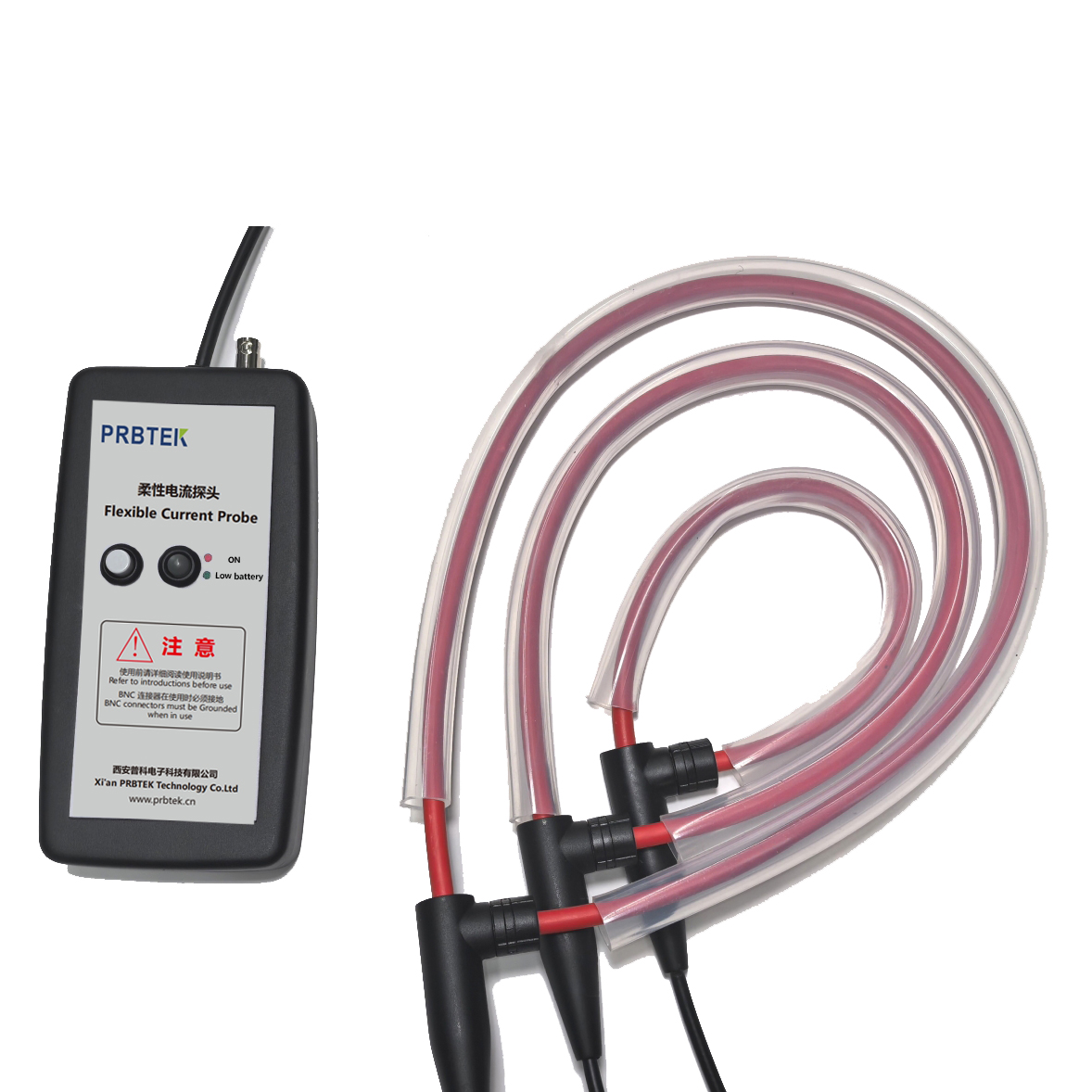

普科 PK-CWT 系列罗氏线圈凭借柔性开环结构、宽频段覆盖及全量程电流测量能力，广泛适用于电力设备监测、电磁兼容测试、高频加热炉检测等多领域。为帮助用户精准匹配应用需求，以下从核心参数匹配、应用场景适配、定制化需求确认、选型验证四维度提供完整选型指南。

一、核心参数匹配：确定基础型号

罗氏线圈的核心参数直接决定测量精度与适用性，需优先根据实际测量需求锁定关键指标，匹配对应型号。

1.1 电流范围：匹配被测电流峰值

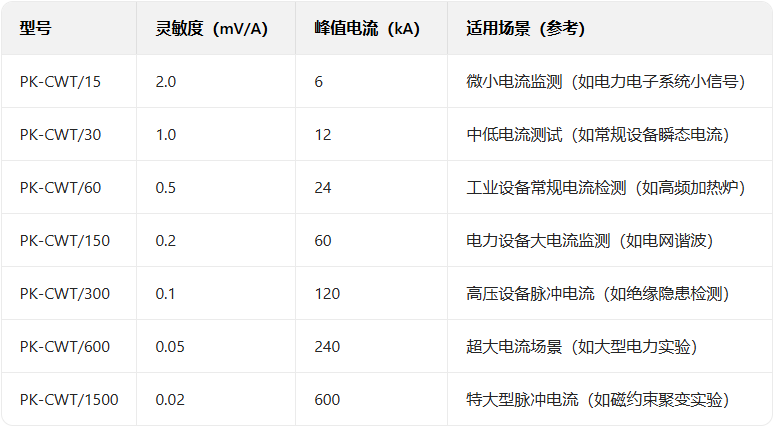

不同型号的峰值电流覆盖范围差异显著，需结合被测场景中最大电流峰值选择，避免过载损坏或量程冗余导致精度下降。各型号峰值电流与灵敏度对应关系如下表所示：

选型原则：被测电流峰值应处于所选型号峰值电流的 70%-90% 区间，既保证测量精度，又预留安全余量。例如：若被测电流峰值为 8kA，应选择峰值电流 12kA 的 PK-CWT/30（而非 6kA 的 PK-CWT/15，避免过载）。

1.2 灵敏度：适配测量仪器输入范围

灵敏度决定线圈输出信号强度，需与示波器、数据采集器等测量仪器的输入阻抗及量程匹配，确保信号可被精准捕捉。

当测量仪器输入阻抗为1MΩ时：直接匹配表中灵敏度（如 PK-CWT/15 的 2.0mV/A，即 1A 电流对应 2mV 输出）；

当输入阻抗为50Ω时：灵敏度会减半（如 PK-CWT/15 在 50Ω 阻抗下灵敏度为 1.0mV/A），需根据仪器量程调整型号。

示例：若使用输入阻抗为 1MΩ、量程 ±10V 的示波器，测量 5kA 电流时，输出信号为 5kA×2.0mV/A=10mV（符合仪器量程），可选择 PK-CWT/15；若测量 10kA 电流，输出信号为 10kA×1.0mV/A=10mV，应选择 PK-CWT/30。

1.3 频率带宽：覆盖被测信号频率范围

全系列线圈低频带宽 0.1Hz - 高频 16MHz，可覆盖从超低频缓变信号到高频瞬态信号的全场景，但需结合具体被测信号频率确认：

超低频场景（如 0.1Hz-1kHz 缓变电流）：全系列均适用，无需额外筛选；

高频瞬态场景（如 1MHz-16MHz 脉冲电流）：需确认型号的高频 3dB 带宽（全系列均为 16MHz，可直接适配）；

特殊高频干扰场景：需远离≥MHz 级干扰源（参考 “注意事项”），无需调整型号。

1.4 电流变化率（di/dt）：应对瞬态电流冲击

全系列（除 PK-CWT/15 外）耐受最大电流变化率为40kA/μs，PK-CWT/15 为 20kA/μs，需根据被测场景中瞬态电流的变化速率选择：

常规瞬态场景（如 di/dt≤20kA/μs）：PK-CWT/15 及以上型号均适用；

高瞬态场景（如 di/dt=20-40kA/μs）：需选择 PK-CWT/30 及以上型号；

极端瞬态场景（di/dt>40kA/μs）：需联系厂家评估定制方案。

二、应用场景适配：细化功能需求

不同领域的测量环境与目标差异较大，需结合场景特点进一步确认线圈长度、抗干扰能力等细节。

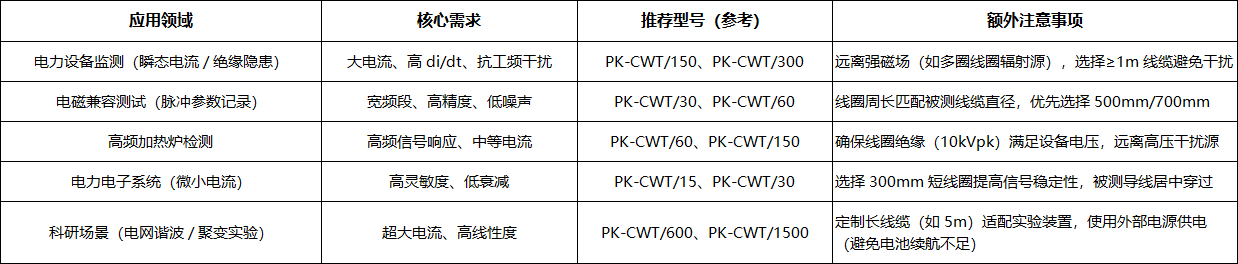

2.1 按测量环境与目标分类

2.2 线圈长度（周长）选择

标准线圈周长提供 300mm、500mm、700mm、1000mm 四种，需根据被测导线直径及安装空间选择：

小直径导线（≤10mm）+ 紧凑空间：300mm/500mm 线圈（如电路板引脚测量）；

中直径导线（10-30mm）+ 常规空间：700mm 线圈（如工业设备母线）；

大直径导线（>30mm）+ 开阔空间：1000mm 线圈（如电网电缆）；

特殊尺寸（如超大导线 / 狭小管道）：联系厂家定制线圈周长（如 1200mm、200mm）。

关键提示：线圈周长需大于被测导线直径 + 20mm，确保导线能居中穿过（避免边缘区域测量误差）。

2.3 线缆长度选择

标准线缆长度为 1m、2.5m，需根据测量点与仪器的距离及干扰环境确认：

• 短距离测量（≤1m）+ 低干扰环境：1m 线缆（减少信号衰减）；

• 中长距离测量（1-5m）+ 常规环境：2.5m 线缆（标准配置，适配多数场景）；

• 长距离测量（>5m）+ 高干扰环境：定制线缆（需厂家评估信号衰减，建议搭配屏蔽线缆）。

三、定制化需求确认：补充非标准配置

若标准配置无法满足需求，可通过定制化选项优化使用体验，需明确以下内容：

3.1 特殊尺寸定制

• 线圈周长：提供非标准周长（如 150mm、1500mm），需告知被测导线直径及安装空间尺寸；

• 线缆长度：定制超过 2.5m 的线缆（如 5m、10m），需说明测量点与仪器的距离及环境干扰强度（厂家将匹配屏蔽方案）。

3.2 供电方式选择

全系列支持两种供电方式，需根据使用场景灵活性需求确认：

• 移动场景（无外接电源）：4 节 5 号碱性电池（续航 8 小时，适合现场临时测量）；

• 固定场景（长期测量）：外部电源适配器（无需更换电池，避免续航中断，此时电池自动不工作）。

3.3 精度与线性度要求

• 常规精度需求（±0.5% 以内）：标准型号即可满足（母线居中时校准读数 ±0.3%，10mm 直径导体 ±0.5%）；

• 高精度需求（±0.3% 以内）：需在订货时注明，厂家将提供额外校准服务（线性度标准为 0.05%，无需额外定制）。

四、选型验证与订货：确保信息准确

4.1 选型核对清单

完成初步选型后，需核对以下信息，避免遗漏：

1. 型号是否匹配峰值电流、灵敏度（如测量 100kA 电流，选择 PK-CWT/300）；

2. 线圈周长是否适配被测导线直径（如 30mm 导线选择 1000mm 线圈）；

3. 线缆长度是否覆盖测量距离（如设备距仪器 3m，定制 3m 线缆）；

4. 供电方式是否符合使用场景（如实验室固定测量选择电源适配器）；

5. 是否存在强干扰环境（如高频 / 高压干扰，需提前告知厂家优化抗干扰方案）。

4.2 订货编号规则

订货时需按统一格式生成编号，确保配置清晰，格式如下：
PK-CWT/[量程]/[线缆长度 (m)]/[线圈周长 (mm)]

示例 1：PK-CWT/30/2.5/700 → 30 系列（峰值 12kA）、2.5m 线缆、700mm 线圈；

示例 2：PK-CWT/150/1/1000 → 150 系列（峰值 60kA）、1m 线缆、1000mm 线圈；

定制需求：在编号后补充（如 “PK-CWT/600/5/1500 - 外部电源”，表示 600 系列、5m 线缆、1500mm 线圈、外部电源供电）。

4.3 联系厂家确认

若存在复杂场景（如极端温度、强电磁干扰、特殊精度要求），可联系西安普科电子科技有限公司获取专业支持：

五、选型常见问题（FAQ）

1. Q：被测电流波动范围大（如 1kA-50kA），该如何选型？
   A：优先选择峰值电流覆盖上限（50kA）且灵敏度适配的型号（如 PK-CWT/150，峰值 60kA），避免频繁更换型号；若需兼顾小电流精度，可搭配高灵敏度仪器（如 1MΩ 输入阻抗示波器）。

2. Q：在强磁场环境（如多圈线圈附近）测量，如何减少干扰？
   A：选择≥2.5m 屏蔽线缆，将探头远离干扰源≥1m；同时选择长线圈（如 1000mm），减少磁场不均匀对测量的影响。

3. Q：线圈绝缘电压 10kVpk 是否满足高压设备测量？
   A：若被测设备对地电压≤10kVpk，可直接使用；若超过 10kVpk，需联系厂家定制高绝缘线圈（如 20kVpk）。
