传导骚扰电流测试中电流探头的选型指南​

在电磁兼容（EMC）测试领域，传导骚扰电流法是评估电子设备电磁兼容性的关键手段之一，而探头作为获取准确测试数据的核心工具，其正确选择至关重要。合理的探头选择能够确保测试结果精准反映设备的传导骚扰特性，为产品的优化设计和合规认证提供有力支持。

传导骚扰电流法的基本原理

传导骚扰电流法旨在测量电子设备通过电源线、信号线等线缆传导的电磁骚扰电流。其理论基础源于安培定律，即当电流通过导线时，会在导线周围产生磁场。电流探头通过环绕被测导线，将导线中电流产生的磁场转化为可测量的电信号，进而实现对传导骚扰电流的检测。在实际测试中，传导骚扰电流可分为共模电流和差模电流。共模电流是指在多根导线中以相同方向流动的电流，通常由设备与地之间的电位差引起；差模电流则是在两根导线中以相反方向流动的电流，主要源于设备内部电路的工作电流。准确测量这两种电流对于全面评估设备的传导骚扰特性至关重要。

常见电流探头类型及特点

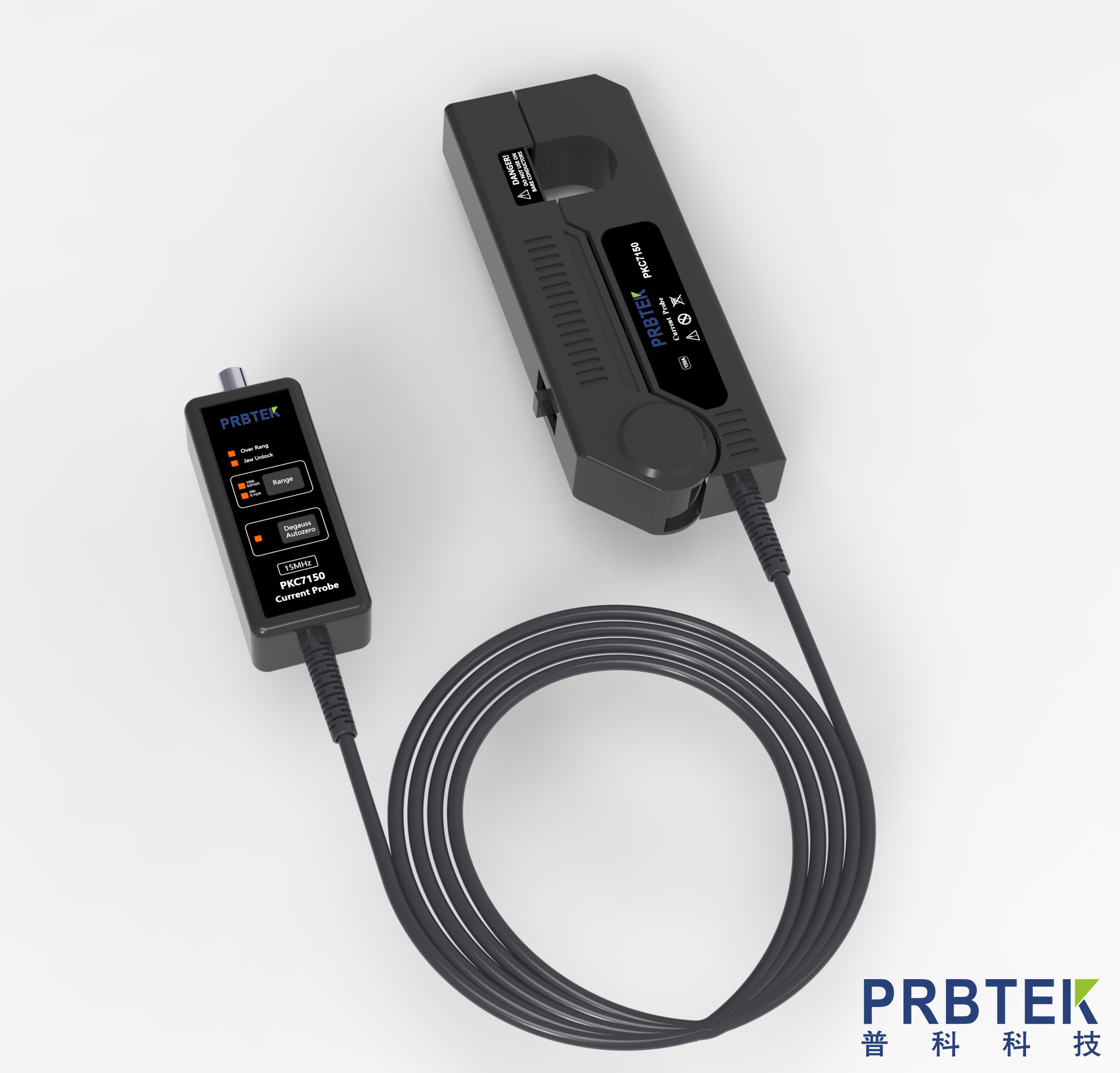

夹式电流探头

夹式电流探头结构紧凑，使用便捷，通过将探头夹在被测导体上即可实现测量。其工作原理基于电磁感应，探头内部的感应线圈会感应被测导线周围的磁场，并产生与之对应的感应电动势。这种探头适用于高频电流检测，在频率较高的情况下，能够保持良好的线性度和灵敏度。例如，在对高频通信设备的传导骚扰测试中，夹式电流探头能够精准捕捉到高频段的骚扰电流信号。然而，夹式电流探头的量程相对有限，对于大电流的测量可能存在局限性。在一些工业设备的测试中，若电流过大，夹式电流探头可能无法准确测量，甚至可能因过载而损坏。

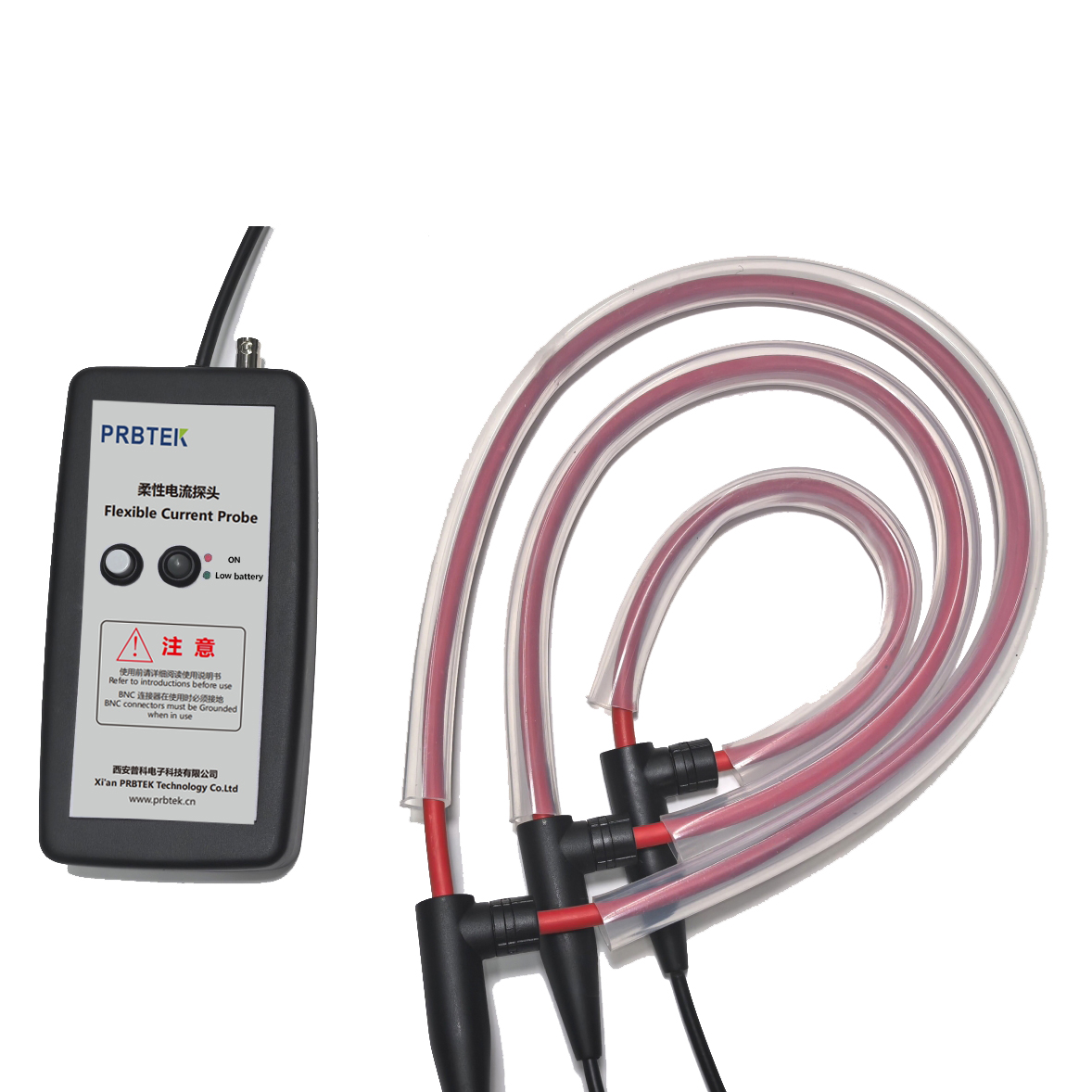

罗氏线圈

罗氏线圈是一种柔性线圈，可灵活环绕导体进行测量。它同样依据电磁感应原理工作，不同之处在于其采用了空心线圈结构，能够有效减少磁滞和饱和现象。罗氏线圈在大电流和高频信号检测方面表现出色，具有宽动态范围和高精度的特点。在电力系统的大电流测量以及高频开关电源的传导骚扰测试中，罗氏线圈得到了广泛应用。其能够准确测量瞬间变化的大电流，为相关设备的电磁兼容性评估提供可靠数据。但罗氏线圈的输出信号较为微弱，需要配套高增益的放大器进行信号处理，这在一定程度上增加了测试系统的复杂性和成本。

探头选择的关键因素

频率范围

频率范围是探头选择的首要考量因素。不同类型的电子设备产生的传导骚扰电流频率各异，从低频的几十 Hz 到高频的数 GHz 都有可能涵盖。例如，工业电机等低频设备产生的骚扰电流主要集中在低频段，而无线通信设备则会在高频段产生较强的骚扰电流。因此，选择的电流探头频率范围必须完全覆盖被测设备可能产生的骚扰电流频率。若测试信号频率超出探头频率范围，测量结果将出现严重偏差，甚至无法获取有效数据。在测试蓝牙模块的传导骚扰时，由于蓝牙信号频率在 2.4GHz 左右，必须选用频率范围覆盖该频段的电流探头，才能准确测量其传导骚扰电流。

灵敏度

灵敏度反映了探头检测微弱信号的能力。在传导骚扰测试中，设备产生的骚扰电流信号强度可能非常微弱，尤其是在一些对电磁兼容性要求极高的领域，如医疗电子设备、航空航天电子设备等。高灵敏度的探头能够捕捉到这些微弱信号，但同时也容易引入更多的噪声干扰。因此，在选择探头灵敏度时，需要综合考虑测试环境和被测信号强度。在电磁环境复杂、噪声较大的测试环境中，应选择灵敏度适中、抗干扰能力强的探头，以确保测量结果的准确性。例如，在普通电子设备生产车间进行传导骚扰测试时，环境噪声较大，此时选择灵敏度为中等水平且具备良好屏蔽性能的探头，能够在有效检测骚扰电流的同时，减少环境噪声的干扰。

动态范围

动态范围表示探头能够测量的最大信号强度与最小信号强度之比。在实际测试中，电子设备产生的传导骚扰电流信号强度变化范围可能很大。例如，在开关电源启动瞬间，会产生较大的冲击电流，而在正常工作状态下，电流相对较小。具有宽动态范围的探头能够同时准确测量强信号和弱信号，适应这种信号强度变化较大的测试场景。在对汽车电子设备进行传导骚扰测试时，由于汽车在启动、加速、制动等不同工况下，电子设备的工作电流变化剧烈，需要使用宽动态范围的电流探头，以全面准确地评估设备在各种工况下的传导骚扰特性。

线性度

线性度是指探头输出信号与输入电流之间的线性关系。在理想情况下，探头输出信号应与被测电流成正比，这样才能保证测量结果的准确性和可靠性。然而，实际的电流探头在不同电流强度下可能会出现非线性特性，导致测量误差。尤其是在测量大电流时，探头的线性度更容易受到影响。在选择探头时，应关注其线性度指标，并在使用过程中进行校准和验证。对于对测量精度要求较高的应用场景，如科研机构对新型电子设备的研发测试，应优先选择线性度好的电流探头，以确保测量数据的准确性，为设备的优化设计提供可靠依据。

尺寸和重量

在一些特殊的测试场景中，探头的尺寸和重量也会成为重要的选择因素。例如，在对小型电子设备或安装空间有限的设备进行测试时，需要选择尺寸小巧、重量轻便的探头，以便能够方便地将探头安装在被测线缆上，且不会对设备的正常工作和安装结构造成影响。在对手机内部线缆的传导骚扰测试中，由于手机内部空间紧凑，必须使用尺寸微小的电流探头，才能在不拆解手机过多结构的情况下，准确测量线缆上的传导骚扰电流。而在一些需要长时间手持探头进行测试的场景中，重量轻便的探头能够减轻测试人员的疲劳，提高测试效率。

不同应用场景下的探头选择策略

消费电子设备测试

消费电子设备种类繁多，包括手机、平板电脑、笔记本电脑等，其特点是功能多样、集成度高、工作频率范围广。在对消费电子设备进行传导骚扰电流法测试时，应根据设备的具体特点选择合适的探头。对于手机等无线通信设备，由于其工作频率主要集中在高频段，且对电磁兼容性要求较高，应选择频率范围覆盖高频段、灵敏度高、线性度好的夹式电流探头。在测试手机充电线的传导骚扰时，可选用一款频率范围为 100kHz-3GHz 的夹式电流探头，能够准确测量充电过程中可能产生的高频骚扰电流。而对于平板电脑、笔记本电脑等设备，除了考虑高频骚扰外，还需关注其内部电源电路产生的低频骚扰电流。此时，可选择一款宽频带的电流探头，如频率范围为 10Hz-5GHz 的罗氏线圈，既能测量高频信号，又能兼顾低频信号，全面评估设备的传导骚扰特性。

汽车电子系统测试

汽车电子系统是一个复杂的电磁环境，包含众多电子设备和线缆，如发动机控制系统、车载通信系统、安全气囊系统等。这些设备在工作时会产生各种频率和强度的传导骚扰电流，且汽车在不同工况下（启动、行驶、加速、制动等），电子设备的工作状态和骚扰特性也会发生变化。在汽车电子系统测试中，由于线缆数量多、分布复杂，需要选择能够方便环绕线缆进行测量的探头。罗氏线圈因其柔性结构，能够灵活环绕不同形状和位置的线缆，成为汽车电子系统传导骚扰测试的常用选择。对于测量发动机控制系统的线缆，可使用宽动态范围的罗氏线圈，以适应发动机启动时大电流冲击和正常工作时小电流的变化。同时，为了准确测量不同位置线缆的骚扰电流，还需考虑探头的尺寸和重量，选择小巧轻便的探头，便于在汽车内部狭小空间中操作。在测试车载通信系统的线缆时，可选用频率范围覆盖通信频段、灵敏度高的小型罗氏线圈，确保能够准确检测到微弱的高频骚扰电流，保障车载通信的稳定性。

工业自动化设备测试

工业自动化设备通常工作在高电压、大电流的环境中，且工作频率相对较低，如工业电机、变频器、可编程逻辑控制器（PLC）等。这些设备产生的传导骚扰电流主要集中在低频段，且电流强度较大。在对工业自动化设备进行传导骚扰电流法测试时，应重点考虑探头的量程和低频性能。对于工业电机的测试，由于其工作电流较大，可能达到几十安培甚至上百安培，需要选择量程大的电流探头，如专门用于大电流测量的罗氏线圈，其量程可达到数千安培。同时，由于工业电机产生的骚扰电流频率主要在几十 Hz 到几百 Hz 之间，应选择在该低频段具有良好线性度和灵敏度的探头。在测试变频器的传导骚扰时，由于变频器输出的电流含有丰富的谐波成分，频率范围较宽，从低频到中频都有分布，可选择一款宽频带、大动态范围的电流探头，既能测量低频的基波电流，又能准确捕捉到高频的谐波电流，全面评估变频器的电磁兼容性。

探头选择的实际案例分析

案例一：某品牌手机充电线传导骚扰测试

在对某品牌手机充电线进行传导骚扰测试时，最初选用了一款频率范围为 1MHz-1GHz 的夹式电流探头。在测试过程中，发现对于手机充电时可能产生的高频段骚扰电流（如 2.4GHz 附近的蓝牙通信频段干扰）无法准确测量，导致测试结果不完整。经过分析，重新选择了一款频率范围为 100kHz-3GHz 的夹式电流探头。该探头不仅能够覆盖手机充电线可能产生的低频传导骚扰频率，还能准确捕捉到高频段的骚扰电流信号。重新测试后，成功检测到了在 2.4GHz 附近存在的骚扰电流峰值，为手机充电线的电磁兼容性优化提供了准确的数据依据。通过对充电线的电路设计进行改进，增加了滤波电路，有效降低了该频段的骚扰电流，使手机充电线顺利通过了传导骚扰测试。

案例二：某汽车发动机控制系统线缆测试

在对某汽车发动机控制系统线缆进行传导骚扰测试时，使用了一款普通的罗氏线圈。在发动机启动瞬间，由于电流冲击过大，超出了该罗氏线圈的量程，导致测量结果出现严重失真。而且在正常工作状态下，该罗氏线圈对于低频段的微弱骚扰电流测量精度不足。经过评估，更换为一款宽动态范围、大低频灵敏度的罗氏线圈。新的探头量程能够满足发动机启动时的大电流测量需求，且在低频段具有更高的灵敏度和线性度。再次测试后，准确测量出了发动机控制系统线缆在启动和正常工作状态下的传导骚扰电流，发现了在低频段存在的一些异常骚扰电流波动。通过对发动机控制系统的电源电路和线缆布局进行优化，有效降低了这些骚扰电流，提高了汽车发动机控制系统的电磁兼容性，保障了发动机的稳定运行和其他电子设备的正常工作。

案例三：某工业电机传导骚扰测试

在对某工业电机进行传导骚扰测试时，选用了一款小型夹式电流探头。由于工业电机工作电流较大，该夹式电流探头在测量过程中出现了严重的磁饱和现象，导致测量结果不准确。而且夹式电流探头的低频性能较差，无法准确测量工业电机在低频段产生的传导骚扰电流。经过研究，更换为一款专门用于大电流测量的罗氏线圈，其量程可达 5000A，且在低频段（10Hz-1kHz）具有良好的线性度和灵敏度。使用新的探头进行测试后，成功测量出了工业电机在不同工作状态下的传导骚扰电流，发现了在低频段存在的一些谐波电流超标问题。通过对工业电机的绕组设计和控制电路进行改进，增加了谐波抑制装置，有效降低了传导骚扰电流，使工业电机符合相关电磁兼容性标准。

结论

在传导骚扰电流法测试中，探头的选择直接关系到测试结果的准确性和可靠性。通过深入了解传导骚扰电流法的基本原理，熟悉常见电流探头的类型及特点，综合考虑频率范围、灵敏度、动态范围、线性度、尺寸和重量等关键因素，并结合不同应用场景的需求，能够做出科学合理的探头选择决策。实际案例分析也进一步证明了正确选择探头对于准确评估电子设备传导骚扰特性、优化产品设计、确保产品符合电磁兼容性标准的重要性。在未来的电磁兼容测试领域，随着电子技术的不断发展和设备电磁兼容性要求的日益提高，电流探头的技术也将不断创新和完善，为电子设备的研发、生产和应用提供更加精准可靠的测试支持。
