双路不共地系统中的电压测量：挑战与解决方案

在电子电路与电气系统中，电压测量是最基础也最核心的操作之一。然而，当面对 “双路不共地” 的特殊场景时，常规测量方法往往会失效，甚至可能引发设备损坏或安全风险。本文将从基础概念出发，深入解析双路不共地系统的特性，探讨电压测量的难点，并提供科学的解决方法与实践指南。

一、从接地本质理解 “双路不共地”

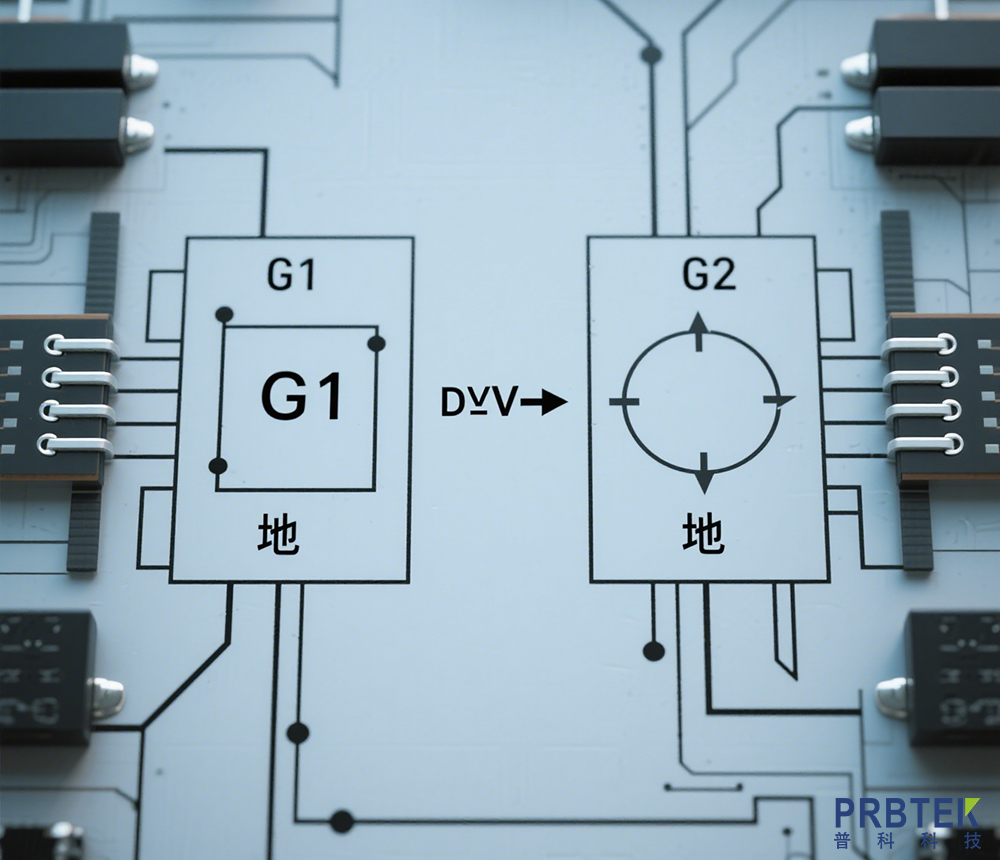

电路中的 “地” 并非物理意义上的大地，而是电路中作为电压参考点的电位基准。在理想情况下，电路的所有节点电压都以 “地” 为参考，即U=V节点-V地。当两个独立电路（“双路”）的参考地电位不同时，便形成了 “不共地” 系统 —— 它们的 “地” 之间存在一定的电位差（记为 ΔV地），这是理解后续测量问题的关键。

• 共地系统：双路共享同一参考地（ΔV地=0），测量时可直接用万用表、示波器等设备连接两点，测量值为真实电压差。

• 不共地系统：双路参考地相互独立（ΔV地≠0），可能因供电方式、隔离设计或干扰等因素，导致两地电位差从几毫伏到数千伏不等（例如工业设备中强电回路与弱电回路的地电位差可达数百伏）。

二、双路不共地：电压测量的隐形 “陷阱”

常规测量仪器（如普通万用表、示波器探头）的测量原理基于 “共地假设”—— 仪器的负端（地端）会直接连接到测量系统的地，形成 “测量回路 - 仪器 - 系统地” 的通路。当应用于不共地系统时，这种连接方式会引发一系列问题：

1. 测量值失真：地电位差的 “叠加干扰”

假设需要测量不共地双路中 A 点（属于回路 1，地为 G1）与 B 点（属于回路 2，地为 G2）的电压，真实电压应为 UAB=VA-VB。但由于 G1 与 G2 存在 ΔV地=VG1-VG2，常规测量时仪器会同时采集 UAB与 ΔV地，最终显示值为U测量=UAB+ΔV地，导致结果完全失真。

例如：回路 1 的 A 点电位为 10V（G1 为 0V），回路 2 的 B 点电位为 5V（G2 为 2V），真实 UAB=5V，但 ΔV地=-2V，常规测量会显示 5V+(-2V)=3V，与真实值偏差 40%。

2. 安全风险：地环路引发的大电流

当两个地之间存在较大电位差时，测量仪器的连接会形成 “G1 - 仪器地 - G2” 的闭合回路，引发地环路电流。若 ΔV地为 100V，回路电阻仅 10Ω，电流可达 10A，足以烧毁仪器保险丝、损坏电路元件，甚至引发触电事故。

3. 电路干扰：破坏系统正常工作

地环路电流还会通过电磁感应干扰敏感电路（如模拟信号回路、传感器电路），导致信号噪声增大、系统误动作。在精密测量场景（如医疗设备、航空电子）中，这种干扰可能造成严重后果。

三、破局之道：隔离测量技术的应用

解决双路不共地电压测量问题的核心是切断两个回路的地连接，通过 “隔离” 消除地电位差的影响。目前主流的隔离测量方案基于以下技术：

1. 隔离放大器：模拟信号的 “绝缘桥梁”

隔离放大器通过电磁耦合（变压器）或光电耦合（光耦）实现输入与输出的电气隔离，输入侧连接不共地的测量点，输出侧连接测量仪器（与仪器共地）。其核心是将被测电压转换为隔离的信号（如光信号、磁信号），再还原为电压，从而避免地环路形成。

适用场景：直流或低频（<1MHz）电压测量，如工业控制中的传感器信号（4-20mA 电流信号对应的电压）、电源模块输出电压。

2. 差分探头：高频场景的 “精准利器”

示波器常用的差分探头内置两个对称的放大电路，分别采集 A 点与 B 点的电位（相对于各自的地），通过计算两者的差值（UA-UB）得到真实电压。探头内部通过隔离设计（如高频变压器）实现输入与示波器的地隔离，适用于高频信号（如开关电源的纹波、电机驱动的脉冲电压）测量。

选型关键：关注 “共模抑制比（CMRR）”——CMRR 越高，对共模干扰（如地电位差）的抑制能力越强（通常要求≥60dB）。

3. 隔离万用表：便携式的安全测量工具

隔离万用表（如 FLUKE 28II Ex）通过强化绝缘设计，将测量电路与机身完全隔离（隔离电压可达 1000V 以上），可直接测量不共地两点间的电压，无需额外设备。其操作方式与普通万用表类似，但能承受较高的地电位差，适合现场快速检测。

四、实践指南：双路不共地电压测量的操作步骤

1. 预判不共地状态

• 测量前用万用表电阻档检测两回路地之间的电阻：若电阻趋近于 0Ω，为共地；若电阻极大（≥1MΩ），则为不共地。

• 若无法直接测量，可根据系统设计判断：独立电源供电的设备（如两个不同的开关电源）、带隔离功能的模块（如光耦隔离的通信接口）通常为不共地系统。

2. 选择合适的测量设备

• 低频低压（<100V，<1kHz）：优先选择隔离万用表或隔离放大器。

• 高频高压（>1kHz，>100V）：选择差分探头配合示波器，确保探头带宽覆盖信号频率（如测量 50kHz 的开关电压，需选带宽≥100kHz 的探头）。

• 安全要求高的场景（如强电回路）：选择隔离电压≥2 倍最大可能地电位差的设备（如地电位差可能达 500V，需选隔离电压≥1000V 的设备）。

3. 规范连接与测量

• 隔离设备的输入端分别连接 A 点与 B 点（无需区分正负极，差分测量可自动识别极性）。

• 输出端连接测量仪器（如示波器、数据采集卡），确保输出端与仪器共地。

• 测量时避免用手同时接触两个回路的导电部分，防止触电。

4. 数据验证与干扰排除

• 多次测量取平均值，排除随机干扰。

• 若测量值波动较大，检查是否存在电磁干扰（可增加屏蔽层，将探头线远离强电流导线）。

• 对比理论计算值（如根据电路设计的预期电压），验证测量结果的合理性。

五、典型应用场景解析

1. 工业自动化系统

工厂中 PLC 控制回路（弱电，地为信号地）与电机驱动回路（强电，地为保护地）通常不共地，测量两者之间的控制信号电压（如继电器输出电压）需用隔离放大器，否则会因地电位差（常达数十伏）导致 PLC 误动作。

2. 新能源汽车

车载低压系统（12V，车身地）与高压电池系统（300-800V，独立高压地）不共地，测量高压母线与低压控制板的电压差时，必须使用高压差分探头（隔离电压≥1000V），防止高压窜入低压系统引发安全事故。

3. 医疗电子

监护仪的生理信号回路（微伏级，浮地设计）与电源回路（220V 交流地）严格不共地，测量信号电压时需用医疗级隔离放大器（隔离电压≥5kV），确保患者与设备的电气安全。

结语

双路不共地电压测量的核心矛盾是 “地电位差干扰” 与 “测量安全”，解决这一问题的关键在于理解隔离技术的原理，并根据实际场景选择合适的测量方案。无论是工业现场的工程师，还是实验室的研发人员，掌握不共地测量的要点不仅能保证数据的准确性，更能避免设备损坏与安全风险。在电路设计日益复杂的今天，隔离测量技术已成为电气测量领域不可或缺的 “安全屏障” 与 “精准标尺”。
