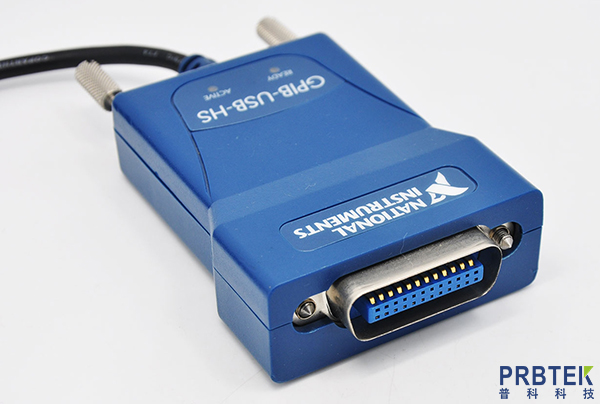

GPIB卡无法初始化硬件的原因及解决办法

在电子测量、自动化测试等领域，GPIB（通用接口总线）作为一种成熟的仪器通信标准，被广泛用于连接示波器、信号发生器、万用表等测试设备。但在实际操作中，“无法初始化硬件” 是常见的故障，不仅影响测试效率，还可能导致实验中断。本文将系统分析这一问题的核心原因，并提供针对性的解决办法。

一、硬件连接与物理层问题

GPIB 的初始化依赖稳定的物理连接，物理层故障是最常见的诱因，具体表现为信号传输中断或衰减。

原因分析

物理连接松动：GPIB 线缆与设备接口、控制器接口的连接未锁紧，或插头与插座接触不良。尤其是多次插拔后，接口金属触点可能出现磨损，导致信号传输不稳定。

接口氧化或污染：长期暴露在潮湿、多尘环境中，GPIB 接口的金属触点易氧化生锈或沾染灰尘，形成电阻层，阻碍信号传导。

电源与供电异常：部分 GPIB 设备需独立供电，若电源适配器故障、电压不稳或未接通，设备无法进入工作状态，自然无法被初始化。

线缆与终端电阻问题：GPIB 总线采用并行传输，线缆过长（超过 20 米）或多设备级联时未正确设置终端电阻（Terminal Resistance），会导致信号反射、衰减，引发通信中断。

解决办法

排查物理连接：依次检查 GPIB 线缆两端的插头是否完全插入接口，并用手拧紧固定螺丝；更换备用线缆测试，排除线缆内部断线隐患。

清洁接口触点：用无水酒精浸湿棉签，轻轻擦拭设备与控制器的 GPIB 接口触点，去除氧化层和灰尘，待酒精完全挥发后重新连接。

确认供电状态：检查设备电源适配器的指示灯是否亮起，用万用表测量输出电压是否符合设备标称值；确保供电线路稳定，避免与大功率设备共用同一插座。

优化总线配置：若设备级联数量超过 8 台，需在总线两端的设备上启用终端电阻（部分设备通过硬件开关设置，部分需通过软件配置）；缩短线缆长度，必要时使用 GPIB 中继器增强信号。

二、地址冲突与配置错误

GPIB 协议要求总线上的每个设备必须拥有唯一的地址（0-30），地址冲突或软件配置与硬件实际地址不匹配，会导致初始化失败。

原因分析

地址冲突：多个设备被设置为同一地址，控制器发送指令时，所有冲突设备会同时响应，引发信号混乱。

地址配置错误：软件（如 VISA 驱动、测试程序）中设置的设备地址与硬件实际地址（通过设备面板按键或拨码开关设置）不一致，控制器无法定位目标设备。

控制器地址冲突：部分 GPIB 控制器默认地址为 21，若总线上有设备使用该地址，会导致控制器与设备冲突。

解决办法

检查设备地址：通过设备面板显示或说明书，确认每个设备的实际地址；使用 GPIB 扫描工具（如 NI MAX 中的 “Scan for Instruments”）检测总线上的活跃地址，排查重复地址。

统一地址配置：在测试软件或驱动配置界面中，将设备地址修改为与硬件实际地址一致；若设备支持自动地址分配，可启用该功能（需控制器支持）。

修改控制器地址：进入控制器配置界面（如通过厂商提供的工具软件），将控制器地址修改为总线上未使用的地址（如 22-30），避免与设备冲突。

三、驱动与软件环境问题

GPIB 设备的初始化依赖驱动程序（如 NI GPIB 驱动、Keysight IO Libraries Suite）和接口库（如 VISA），软件层的故障会直接阻断控制器与设备的通信。

原因分析

驱动缺失或损坏：未安装对应厂商的 GPIB 驱动，或驱动文件被误删、损坏，导致控制器无法与设备建立通信链路。

驱动版本不兼容：驱动版本与操作系统（如 Windows 10/11、Linux）或设备型号不匹配，例如老旧设备的驱动不支持新系统，或新驱动不兼容 legacy 设备。

VISA 库异常：VISA（虚拟仪器软件架构）是 GPIB 通信的核心接口库，若 VISA 库未安装、版本过低或与驱动冲突，会导致初始化函数调用失败。

权限与服务问题：在 Windows 系统中，驱动安装或运行时缺乏管理员权限，导致驱动无法正常加载；GPIB 服务（如 “NI GPIB Interface Service”）未启动或异常终止，会阻断通信进程。

解决办法

重装驱动与 VISA 库：卸载现有驱动和 VISA 库，重启电脑后，从设备厂商官网下载与操作系统匹配的最新版本（如 NI GPIB 驱动需对应 NI-VISA，Keysight 设备需安装 Keysight IO Libraries），以管理员权限运行安装程序。

检查驱动兼容性：查阅设备手册，确认驱动支持的操作系统版本；若设备较旧，尝试安装兼容模式驱动（右键驱动安装包→“属性”→“兼容性”→选择对应系统版本）。

修复 VISA 配置：在 VISA 配置工具（如 NI MAX）中，检查 “GPIB 接口” 是否被正确识别；执行 “修复 VISA” 功能（如 NI MAX 中的 “Tools→Reset Configuration Data”），重建 VISA 配置信息。

启用相关服务：在 Windows “服务” 界面中，找到 “NI GPIB Interface Service” 或对应厂商的 GPIB 服务，设置为 “自动启动” 并确保其处于运行状态。

四、设备故障与固件问题

设备自身硬件故障或固件（Firmware）异常，会导致其无法响应 GPIB 控制器的初始化指令。

原因分析

设备硬件故障：GPIB 接口芯片损坏、内部电路短路等硬件问题，会导致设备完全无法接入总线。

固件版本过低或损坏：设备固件是运行 GPIB 通信协议的核心程序，版本过低可能存在兼容性漏洞；固件文件损坏会导致设备无法解析控制器指令。

设备进入保护模式：部分设备在异常断电、过载后会进入保护模式，此时 GPIB 接口可能停止工作，需手动复位才能恢复。

解决办法

检测设备硬件：将疑似故障设备连接到其他正常工作的 GPIB 总线，若仍无法初始化，基本确认硬件故障；联系设备厂商维修或更换 GPIB 接口模块。

更新设备固件：从厂商官网下载最新固件，通过设备面板、专用软件或 GPIB 总线升级固件（升级过程中需确保供电稳定，避免中断）。

复位设备状态：通过设备面板的 “复位” 按键（或组合按键，如 “Shift+Reset”）将设备恢复出厂设置；若设备无物理复位键，可通过 GPIB 指令发送复位命令（如 “*RST”）。

五、环境干扰与系统冲突

复杂的电磁环境或操作系统层面的冲突，也可能影响 GPIB 初始化过程。

原因分析

电磁干扰（EMI）：GPIB 线缆靠近强电磁源（如电机、变压器、射频设备）时，会受到电磁干扰，导致信号失真。

操作系统冲突：杀毒软件误判 GPIB 驱动为恶意程序并拦截，或系统补丁与驱动不兼容，会导致驱动加载失败。

多接口冲突：设备同时连接 GPIB 和其他接口（如 USB、LAN），且多接口驱动同时运行，可能引发资源竞争冲突。

解决办法

减少电磁干扰：将 GPIB 线缆远离强电磁源，或使用带屏蔽层的 GPIB 线缆；必要时在设备与控制器之间加装电磁滤波器。

排除系统冲突：暂时关闭杀毒软件或添加驱动程序到白名单；卸载近期安装的系统补丁，或回退到上一个稳定的系统还原点。

简化接口连接：测试时仅保留 GPIB 接口连接，禁用设备的其他通信接口（如在设备设置中关闭 USB、LAN 功能），避免资源竞争。

总结

GPIB 无法初始化硬件的问题，本质是通信链路中断或设备无法被识别。排查时应遵循 “从简单到复杂” 的原则：先检查物理连接、电源和地址配置，再排查驱动、固件和系统环境，最后考虑硬件故障。通过系统性的分步排查，多数问题可快速定位并解决。在日常使用中，定期清洁接口、备份驱动配置、记录设备地址信息，能有效降低初始化故障的发生概率。
