电流互感器的"跌落"特性:原理、标准与影响

发布:西安普科科技
浏览次数:

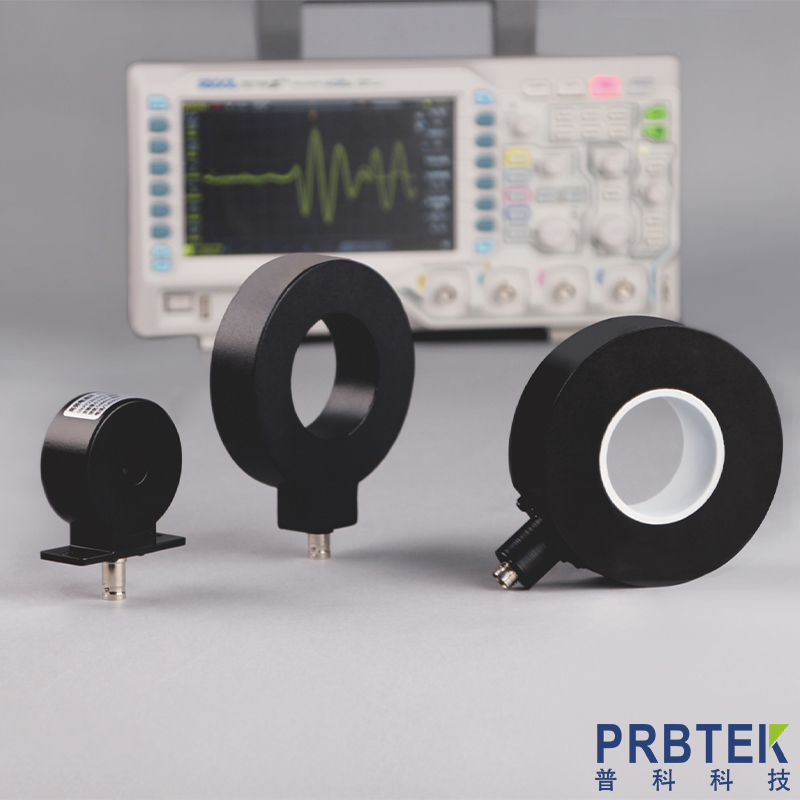

电流互感器的 “跌落”(又称 “顶降”)是衡量其在动态负载变化下性能稳定性的关键指标,尤其在电力系统继电保护和精密测量中具有重要意义。这一指标描述了电流互感器二次侧在特定工况下,输出电压或电流偏离理想值的幅度,直接关系到保护装置的可靠性和测量数据的准确性。


一、“跌落”(顶降)的核心定义


在电流互感器的技术参数中,“跌落”(顶降)指的是:当一次侧通过额定电流,二次侧负载从额定值突然变化到极限值(如从额定阻抗切换至短路或最大允许负载)时,二次侧输出电压(或电流)的瞬时下降幅度,通常以额定输出值的百分比表示。

简单来说,它反映了电流互感器在负载剧烈变化时的 “抗扰动能力”。理想情况下,电流互感器的输出应与一次电流严格保持变比关系,不受负载变化影响;但实际中,由于二次绕组存在内阻、铁芯磁滞效应等因素,负载突变会导致输出短暂偏离理想值,这种偏离即 “跌落”。


二、“跌落” 产生的物理原理


电流互感器的 “跌落” 本质是二次侧负载变化引发的电磁感应动态失衡,其核心原因可从电路和磁路两方面分析:

1.二次绕组的内阻压降

电流互感器二次绕组存在一定内阻(R2),当二次侧负载阻抗(ZL)变化时,二次电流(I2)会随ZL变化(I2≈I1/NN为变比),导致内阻上的压降(U=I2×R2)变化。若负载突然增大(如ZL减小),I2瞬间增大,内阻压降骤升,实际输出到负载的电压(UL=U2−I2×R2)会 “跌落”。

2.铁芯磁通量的动态响应滞后

电流互感器的铁芯磁通量与一次电流、二次负载密切相关。当负载突变时,二次电流的变化会产生反向磁动势(I2×N2),打破原有的磁动势平衡(I1×N1≈I2×N2),导致铁芯磁通量短暂波动。由于铁芯存在磁滞效应和涡流损耗,磁通量无法瞬时调整至新的平衡状态,进而导致二次感应电动势出现瞬时跌落。

3.短路工况下的极端表现

当二次侧突然短路(ZL=0)时,二次电流达到最大值(I2=U2/R2),内阻压降占据主导,输出电压几乎跌落至零,这一过程是 “顶降” 的极端体现。




三、“跌落” 的测试方法与量化标准


“跌落” 的测试需模拟实际运行中负载突变的场景,具体步骤如下:

1.测试条件

一次侧通入额定电流(或 100% 额定电流);

二次侧初始接入额定负载(如 5VA、10VA,根据互感器型号确定);

快速切换二次负载至极限值(通常为短路或 200% 额定负载)。

2.测量参数

用高精度示波器或记录仪捕捉二次侧输出电压(或电流)的动态变化,记录负载切换前后的峰值差值,计算跌落幅度:

跌落幅度(%)=(切换前峰值-切换峰值)/切换峰值×100%

3.行业标准

根据 GB 1208-2017《电流互感器》,保护用电流互感器在额定一次电流下,二次负载从额定值突变为短路时,顶降幅度需≤10%(特殊工况可放宽至 15%);测量用互感器对顶降要求更严格,通常需≤5%,以保证计量精度。


四、“跌落” 指标的工程意义


“跌落” 看似是一个抽象的参数,实则直接影响电力系统的安全与效率,具体体现在两个核心场景:

1.继电保护系统的可靠性

当电力系统发生短路故障时,一次侧电流瞬间增大(可达额定值的 10-20 倍),二次侧负载因保护装置动作(如继电器吸合)发生突变。若电流互感器顶降过大,二次输出信号会严重失真,导致保护装置误动(提前动作)或拒动(延迟动作),扩大故障范围。例如,在 110kV 变电站中,若电流互感器顶降超过 15%,可能导致线路保护延迟 10-20ms 动作,足以引发设备烧毁事故。

2.精密测量与计量的准确性

计量用电流互感器需在负载波动(如用户用电负荷变化)时保持稳定输出。顶降过大会导致电能表计量偏差,造成电费结算误差。某省级电网数据显示,顶降超标的互感器可能导致计量误差达 ±3%,年累计电费偏差可达数十万元。


五、影响 “跌落” 的关键因素与优化方向


电流互感器的 “跌落” 特性由设计和材料共同决定,核心影响因素包括:

1.二次绕组内阻

内阻越小,负载变化时的压降变化越平缓,顶降越小。通过采用高导电率的铜线(如无氧铜线)、增加导线截面积,可降低绕组内阻。例如,2000A/5A 的保护用互感器,二次绕组内阻通常控制在 0.5Ω 以下。

2.铁芯材料与结构

铁芯的磁导率和磁滞损耗直接影响磁通量的动态响应。采用冷轧硅钢片(如 30Q130)或纳米晶合金材料,可减少磁滞效应,提升磁通量跟随性。环形铁芯比叠片铁芯的磁路更均匀,顶降可降低 20%-30%。

3.额定容量设计

额定容量(二次侧允许的最大负载功率)需与实际负载匹配。若实际负载超过额定容量,顶降会显著增大。工程中通常按 “实际负载 = 0.7-1.0 倍额定容量” 设计,预留 20%-30% 余量。


六、总结


电流互感器的 “跌落”(顶降)是衡量其动态性能的 “晴雨表”,它不仅反映了互感器在负载突变时的稳定性,更直接关系到电力系统的保护可靠性和计量准确性。理解这一指标的定义、原理及测试方法,有助于工程师在选型、运维中做出科学决策 —— 例如,保护用互感器需优先控制顶降幅度以确保快速响应,计量用互感器则需通过材料优化将顶降降至最低以保证精度。在电力系统向高可靠性、高智能化发展的今天,对 “顶降” 等细节指标的重视,正是保障电网安全运行的关键所在。
