PKDV508E 差分探头：测试领域的高性价比利器

在电子电路测试领域，无源探头是我们最常见且常用的示波器探头，但这类探头只能满足一般信号的测量需求，当我们进行高频信号，微小信号检测，或是需要隔离共模干扰、测量高电压差分信号等复杂场景下的测量时，无源探头将不能满足我们的测试需求，此时我们就需要用到高压差分探头来实现更精准的测量。

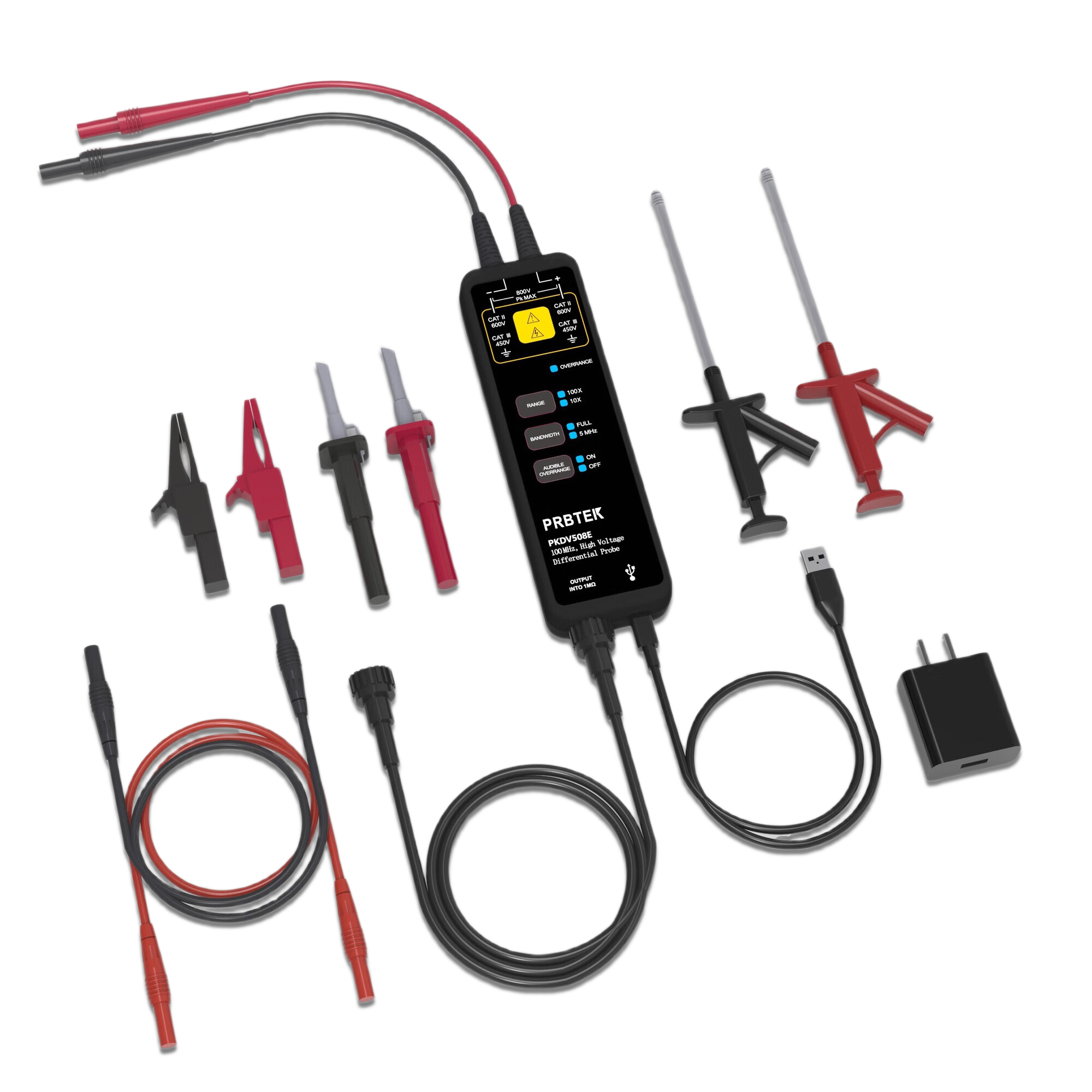

PK508E是一款频宽为100MHZ，测量范围为800V的高性价比差分探头，在更好的满足我们测量需求的同时，价格更低，性能更好，是测试800V以内高电压差分信号的首先设备。本文将从三个方面进行阐述。

（1） 性能参数优秀

100MHz的宽频宽，满足多种高频信号的测量需求；上升时间≤3.5ns，响应速度快可准确捕捉快速变化的信号细节，也可用于微小信号的测量；量程选择灵活，具备10X和100X两种档位可供选择，最大输入差分电压在10X档位时为±80V，100X档位时为±800V，可适配不同电压等级的测量场景，无论是一般的低压电路还是较高电压的工业电路，都能胜任测量工作。

（2） 高精度与强抗干扰能力

精度控制在百分之2以内，测量数据更加准确可靠，减少了测量误差对数据分析和电路设计的影响；共模抑制比出色，在测试直流信号时，共模抑制比大于80dB，可以有效抑制共模信号对被测信号产生的干扰，同时在需要隔离共模干扰、测量高电压差分信号等复杂场景下的测量时，也能确保测量的差模信号的准确性，让测量数据更加准确，这是其对比无源探头来讲最大的特点。

（3） 功能丰富且人性化

具备过载指示灯和可关闭的过载报警声，能够及时提醒用户探头的工作状态，避免因过载导致的损坏和测量错误，保护仪器的同时保证测试人员的人身安全；自动配置保存功能，方便用户快速调用常用设置，提高工作效率；偏置可调功能，可通过按键进入调整模式进行调整，增加了测量的灵活性，同时保证了测量结果的准确性。此外，采用USB供电，供电方式便捷，且典型功耗较低（同时配备USB接口连接线和转接头），10X档位时为1.6W，100X档位时为1.2W ，在保证性能的同时较为节能。

PKDV508E差分探头凭借100MHz带宽、800Vp-p高压适配等优秀性能、高精度和人性化功能成为示波器探头的高性价比之选。
