PKC7000系列高频电流探头的使用方法及注意事项

一、概述

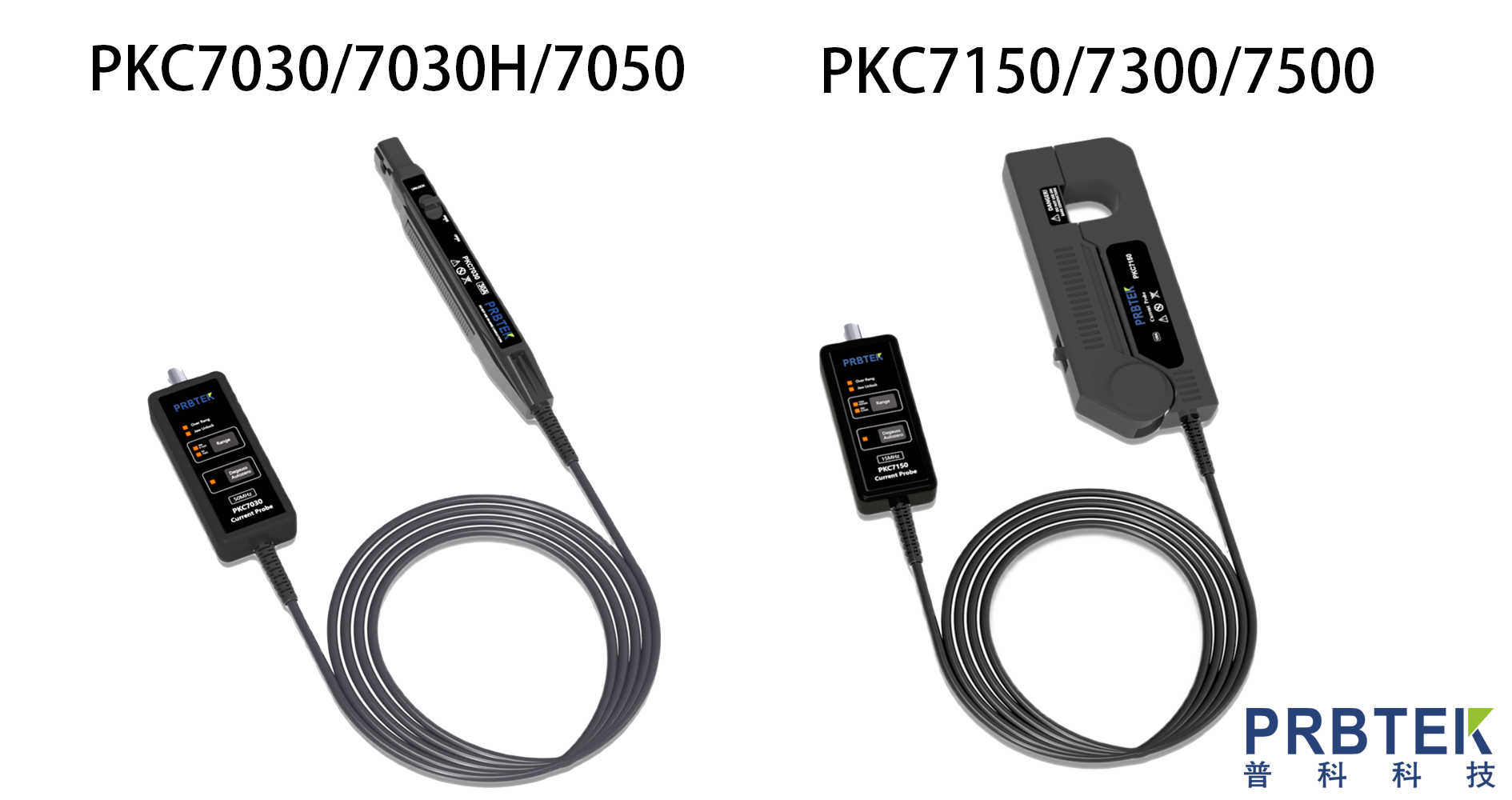

PKC7000系列高频电流探头，作为一款高性能测试仪器，支持交直流电流的同步测量。该产品凭借卓越的技术参数与创新设计，为电气测试领域提供可靠解决方案:其具备超宽频带特性，能够快速且精准地捕获复杂电流波形;测量精度高达±1%(全量程范围内),产品配备双量程切换功能，尤其适用于微小电流的精细化测量;集成自动消磁调零系统,大幅简化操作流程;声光一体化过流报警机制，可实时提示用户进行量程调整;电子轻触式按键设计，显著提升使用寿命。标准BNC输出接口具备广泛兼容性，可适配各品牌示波器。PKC7000系列电流探头凭借其优异性能，在开关电源研发、马达驱动控制、电子镇流器检测、LED照明系统调试及新能源设备测试等专业领域得到广泛应用，为相关产品的设计与性能验证提供关键技术支持。

二、测量方法

1.使用前准备，须确认电源适配器输入电压正常

(1)为PKC7030探头连接电源，确认绿色电源指示灯亮起;

(2)示波器设置:将测量模式设为“接地”并完成调零;切换测量模式至“DC”模式

(3)量程选择:根据被测电流大小选择合适量程，探头默认启用大电流量程。

2、消磁与调零操作(禁止接入被测电路)

(1)连接设备:将PKC7030探头与示波器相连，确保示波器输入阻抗设置为1MΩ;

(2)自动消磁调零:拨动探头卡槽开关，直至“UNLOCK”标志消失，确认探头锁定;按下“消磁自动调零”按键完成消磁调零后，设备发出“嘀嘀”两声提示音;

(3)手动零位偏移调整(可选):进入模式:正常通电后切换至目标测量档位，同时按下“Degauss Auto Zero”和“Range”按键，蜂鸣器长鸣一声且“Degauss Auto Zero”指示灯亮起，即进入手动调整模式;调整偏移:按“Degauss Auto Zero”键增加正向偏移，按“Range”键增加反向偏移;退出模式:完成调整后再次同时按下两按键，蜂鸣器短响三声且“Degauss Auto Zero”灯熄灭，退出手动模式。

3、测量方法

(1)确保上述步骤操作无误:

(2)向后滑动卡槽上盖以打开，将测试导体卡入测试卡槽，推紧滑动开关使卡槽上盖闭合;

(3)给导体上电，根据需求调节示波器设置并读取测量结果。若测量结果为正值，说明导体中电流方向与卡槽上盖标明的箭头方向一致;

(4)测试完成后，先断开导体电源，再从卡槽中取出导体。

三、操作注意事项

1.该机器的输出终端设置在内部，使用示波器时，请选1MQ输入端子。若输入电阻为50Ω，则不能正确测量。

2.确保被测电流不要超过最大电流。超过额定值，磁芯会饱和，磁芯饱和会导致在饱和的过程中发生波形部分被削掉，过大的冲击电流，甚至会导致磁芯无法正确消磁，需重新调零。

3.插入电源后，本机器因自身发热等影响，有可能会有偏差，但大约30分钟后会基本稳定。

4.变压器、大电路等强磁场，无线电等强电流靠近时，有可能导致无法正常测定。

5.电压会因为周围温度等产生偏差，所以在连续测定时必须注意。

6.有时被测电流的频率，会导致共振音的产生，这对测量没有影响。

7.会因被测导体在传感器头内的位置不同而产生影响，请把被测导体调至传感器头内中央位置。

8.测定时把开关控制杆推至“UNLOCK”标志消失为止。确认控制杆锁定，整体部分确认关闭。如果整体部分没有确认关闭的话，将不能正常测定。

9.若在高频率领域，插入电路的高电位侧的话，有可能会受到噪音影响，必要时可限定波形观测器的频段，或请插入低电位侧。

10.拔出输出端子时，请在解锁后，拔出连接器，未解锁硬拽或硬拉电缆的话，输出终端会受损。11.输入BNC端子以外的输入端子时，请注意输入端子的极性。

12.持续最大输入范围是由机体自身发热后温度上升形成的固定值，请不要输入超出该固定值的电流，可能会损害机器。

13.持续最大输入范围会因测定电流的频率不同而不同。超过最大电流连续使用会导致探头烧毁。

14.当持续输入超出最大输入范围的电流时，会因传感器的发热启动内部保护功能，变得不能正常输出。请立即停止输入电流，需要充分冷却后，才能进入下一次的正常运作。

15.高温下内部过流保护回路会因持续通入≤最大输入范围的测定电流而触发动作。

16.当连接输入超出最大输入范围电流时，让保护功能频繁运作，有可能会损害机器。

17.打开整体部分时，必须通过开关控制器进行操作。

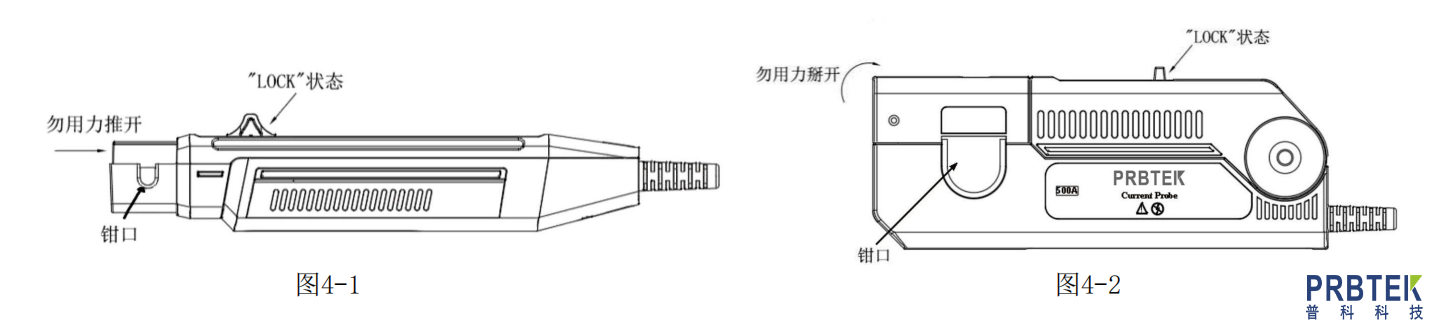

18.在锁住(LOCK)状态下，请不要按下图方向，往整体部分上施加压力。
