电流互感器与罗氏线圈的区别

在电子电气测量领域，能否测量出稳定准确的电流值是电力系统运行监测的关键。电流互感器（如图1）和罗氏线圈（如图 2）是两种常用的电流测量工具，其用途均在于测量准确稳定的电流信号，但不同的场景，选择不同的测量工具会大大增加测量的准确性。本文旨在从工作原理、性能特点和应用场景上分析两者的差异。

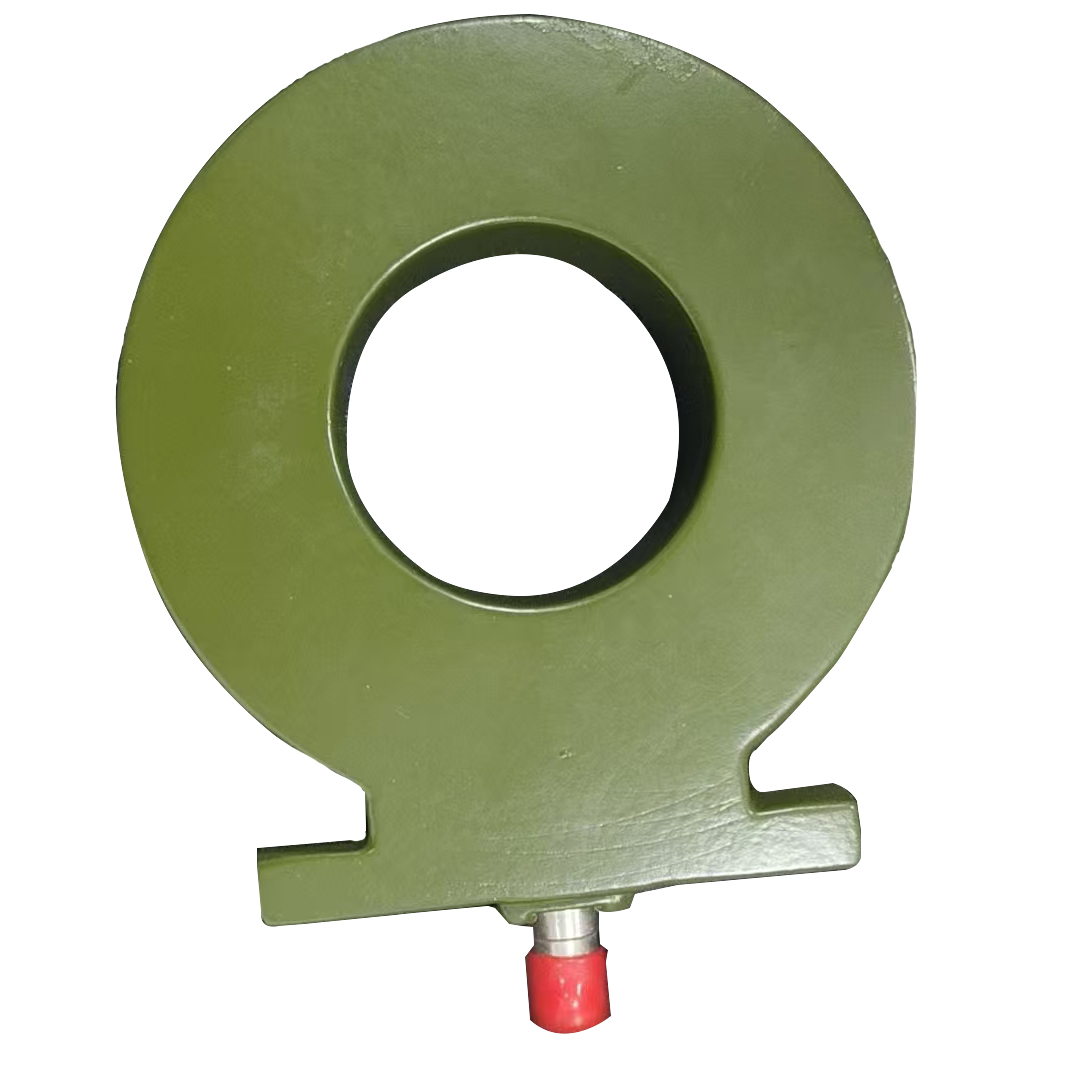

图1 罗氏线圈

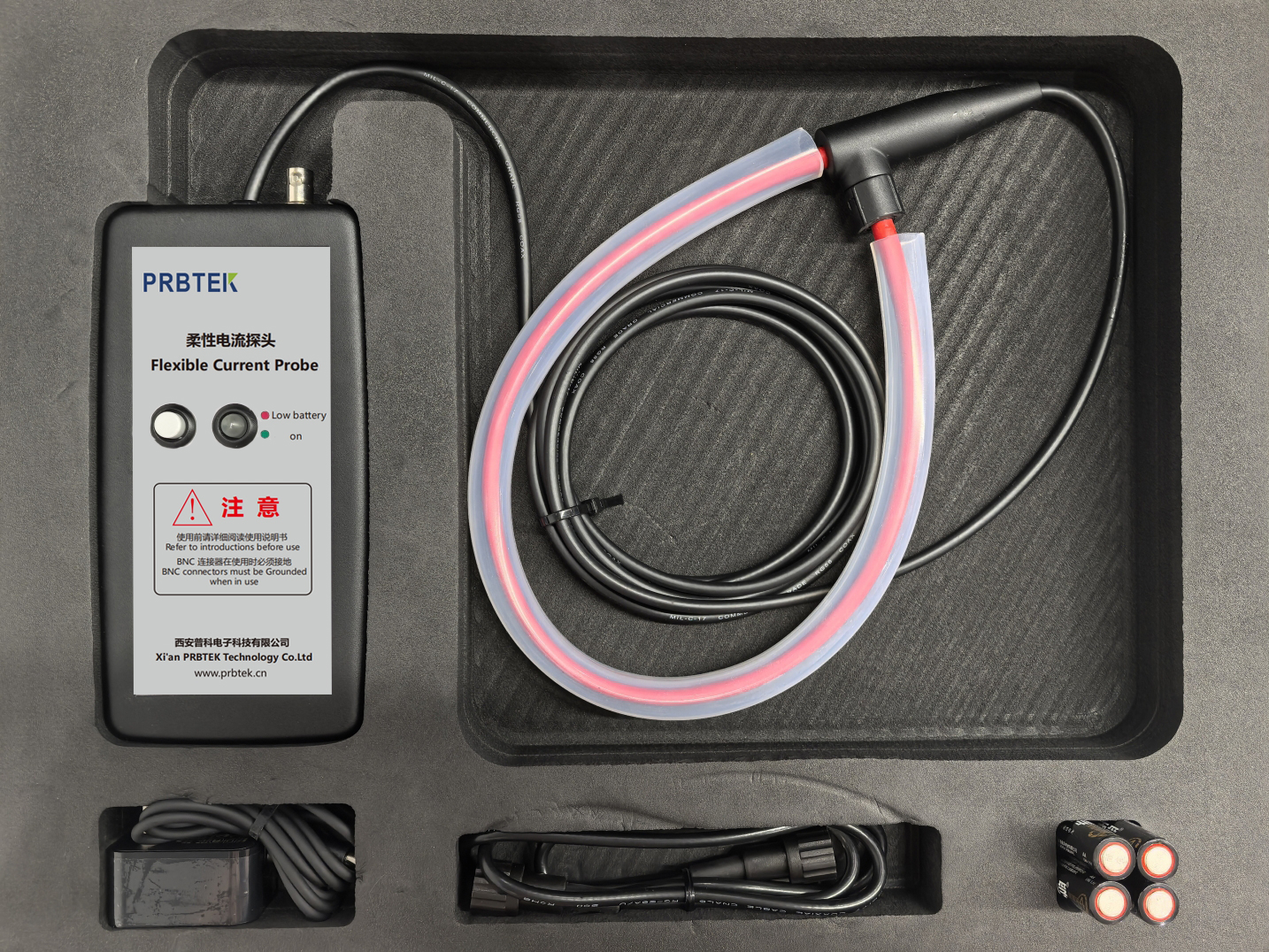

图2 电流传感器

（1）工作原理

电流互感器是基于电磁感应定律，其主要由铁芯和一、二次绕组构成。一次绕组的匝数少、导线粗，串联接入被测电路中；二次绕组的匝数多、导线细，直接连接测量设备。当一次侧有电流通过时，铁芯中产生交变磁场，根据电磁感应原理，二次绕组会感应出与一次电流成比例的电流，其工作依赖铁芯的磁耦合，通过匝数比来实现电流变换；而罗氏线圈则采用空心线圈设计，不依赖铁芯，这也使得其避免了磁饱和问题，使其在测量大电流时具有独特优势。它通过环绕载流导线，利用变化的磁场在绕组中感应出电压信号，电流与电压信号的变化率成正比，由此测出被测电流值的大小。

（2）性能特点

在测量范围这一领域，电流互感器适用于中低频以及稳态大电流的测量工作，其量程会受到铁芯饱和情况的限制，一般出现在数百安至数千安的范围，罗氏线圈不会受到磁饱和的影响，拥有更为宽广的频率响应，可对毫安级直至兆安级的脉冲电流进行测量，特别适宜用于高频以及瞬态电流的测量，在精度与线性度方面，电流互感器在工频状态下有较高的精度，然而当出现过载情况时铁芯饱和会引发非线性失真现象。罗氏线圈有良好的线性度，在理论层面可达到无限线性，在测量大动态范围电流的时候误差值相对更小。

（3）应用场景

电流互感器凭借在工频状态下有高精度以及拥有成熟的技术，故而在电力系统的计量、继电保护以及工业设备监控等诸多方面有着广泛应用，在变电站当中，它大多时候被用于测量和保护输电线路电流，于工厂里面，它能为电机、变压器等设备提供电流监测服务，而罗氏线圈由于有宽频响应以及非接触测量的特性，常用于高频电流测量和瞬态电流分析工作。比如说，在开关电源的测试过程中，罗氏线圈可快速捕捉到高频开关电流，也可以迅速对瞬态电流的变化做出响应。

综上，电流互感器常适用于低频、稳态、高精度的大电流测量场景；而罗氏线圈则适用于高频、瞬态、大动态范围电流的测量中。在不同的测量场景，根据不同的测量需求，选用合适的测量工具，会大大降低测量误差，提高测量数据的可靠性。
