冰箱 EMC 测试中 RE 超标？近场探头定位干扰源实操指南

在现代科技发展的浪潮中，电子设备的广泛应用使得电磁兼容性（EMC）问题愈发凸显。对于冰箱这类常见的家电产品，EMC 测试至关重要，其中辐射发射（RE）测试是评估其电磁兼容性的关键环节。当冰箱在 RE 测试中出现超标情况时，利用近场探头查找干扰源成为解决问题的有效手段。

RE 测试简介

RE 测试主要用于评估电子设备在运行过程中向周围空间辐射的电磁能量强度。其目的在于确保设备产生的电磁辐射不会对周边其他电子设备或无线通信造成干扰。对于冰箱而言，内部的压缩机、控制电路、显示电路等部件在工作时都有可能产生电磁辐射。若这些辐射超出规定限值，可能会影响附近的无线设备正常工作，如 Wi-Fi 信号不稳定、蓝牙连接中断等，同时也可能对人体健康产生潜在威胁。

近场探头的作用与原理

近场探头作为配合频谱分析仪定位电磁干扰源的重要设备，在冰箱 RE 测试中发挥着不可或缺的作用。其主要分为电场探头（E-Field Probe）与磁场探头（H-Field Probe）两类。磁场探头采用环状结构，通过感应电流来检测导体辐射。当磁场传播线与探头环面垂直时，测量数值达到最大。在实际操作中，工程师通常需要旋转探头方向以获取最大磁场数值，避免遗漏重要发射源。电场探头则类似小型天线，适用于空中信号探测。由于冰箱内部存在多种电路和线缆，可能产生电场和磁场干扰，近场探头能够检测 PCB 布线、线缆接缝等处的辐射源，帮助工程师定位干扰源头。

近场探头的选择

根据频率范围选择

不同类型的近场探头具有不同的频率响应范围。在冰箱 RE 测试中，首先需要查阅远场测试数据，确定冰箱超标辐射源的工作频率范围。常见的冰箱电磁干扰频率可能分布在几十 MHz 到数 GHz 之间。例如，若干扰频率主要集中在 30MHz - 1GHz，可选择频率覆盖此范围的近场探头组，如某些品牌的探头组能够满足 30MHz - 3GHz 的频率测试需求，确保探头的频率范围能够覆盖感兴趣的干扰频率，从而有效检测干扰信号。

考虑探头灵敏度与分辨率

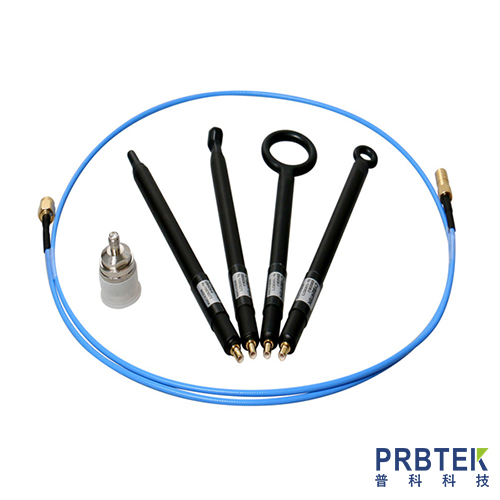

探头的灵敏度决定了其检测微弱信号的能力，而分辨率则影响对干扰源位置的精确判断。在冰箱复杂的电磁环境中，可能存在一些微弱的干扰信号，因此需要选择灵敏度较高的探头，以便能够检测到这些信号。同时，为了准确确定干扰源的位置，分辨率也不容忽视。一般来说，尺寸较小的探头通常具有更高的分辨率，但灵敏度可能相对较低。所以，在实际应用中，可先使用尺寸较大、灵敏度高的探头进行大范围筛查，捕获并确定发射源的大致区域，然后再使用尺寸较小、分辨率高的探头来精确锁定干扰源的位置。例如，一套近场探头套装中可能包含多种不同尺寸的磁场探头，大尺寸探头用于快速扫描大面积区域，小尺寸探头用于对疑似干扰区域进行精细探测。

使用近场探头查找干扰源的步骤

准备测试设备

在开始测试前，需准备好频谱分析仪、近场探头（根据频率范围和灵敏度要求选择合适的电场探头和磁场探头）、前置放大器（若需要提高系统灵敏度）以及连接电缆等设备。确保所有设备连接正常且牢靠，如将近场探头通过电缆与频谱分析仪的 50 欧姆输入端连接，若使用前置放大器，也需正确连接其电源输入和信号传输线路。上电后，检查前置放大器的电源指示灯是否呈现绿色，以确认上电正常。

设置频谱分析仪

依据远场测试确定的冰箱超标辐射频率，在频谱分析仪上进行相应设置。按频谱分析仪面板上的【frequency】按钮，屏幕旁会显示新菜单。若要进行较宽频率范围扫描，分别选择【start frequency】/【stop frequency】按钮，设定测试噪声的频率范围。例如，若已知冰箱在 100MHz - 500MHz 频段出现超标辐射，可将频谱分析仪的起始频率设为 100MHz，终止频率设为 500MHz。若仅关注某个特定频率点的辐射情况，则选择【centre frequency】按钮，输入需要查找的频率数字，再按【span】按钮设定频带带宽范围。

扫描冰箱表面与内部区域

手握近场探头，开始对冰箱的各个部位进行扫描。先从冰箱的外壳表面开始，沿着外壳的缝隙、通风口、显示面板边缘等容易产生电磁泄漏的部位缓慢移动探头。在移动过程中，注意观察频谱分析仪上显示的信号强度变化。当探头靠近干扰源时，频谱分析仪上会显示出较高幅值的干扰信号。对于冰箱内部，可打开冰箱门，对内部的控制电路板、压缩机、照明电路等部件进行探测。使用磁场探头时，将其靠近导线或回路，以甄别电磁辐射；使用电场探头时，在金属平面（如散热器、机箱内部金属框架等）附近进行探测。例如，当磁场探头靠近压缩机的电源线时，若频谱分析仪显示信号幅值明显增大，可能表明该电源线存在电磁辐射问题。在扫描过程中，需注意保持探头与被测物体表面的距离相对稳定，一般建议保持几厘米的距离，同时可适当旋转探头方向，以获取最大信号强度。

定位干扰源

当在某个区域探测到明显的干扰信号后，进一步缩小探测范围，使用尺寸较小、分辨率高的探头对该区域进行精细扫描。通过逐步移动探头位置，观察频谱分析仪信号幅值的变化，确定干扰源的精确位置。例如，若在冰箱控制电路板附近检测到强干扰信号，可使用小尺寸探头对电路板上的各个元器件引脚、线路进行逐一探测，最终确定是某个芯片的引脚或某段走线产生了超标电磁辐射。在确定干扰源位置后，可标记该位置，以便后续采取整改措施。

验证与分析

为了确保定位的准确性，可对干扰源进行多次扫描验证。同时，可尝试对疑似干扰源采取临时屏蔽措施，如使用导电带或铝箔包裹住可能产生电磁泄漏的部分，并确保包裹接地良好，然后再次扫描该区域，观察 EMI 干扰是否减轻。若干扰信号明显减弱，则进一步确认该位置为干扰源。此外，在测试过程中，应记录每次测量的数据，包括频谱图、峰值电场或磁场强度等信息，以便后续对干扰源的性质和产生原因进行深入分析。通过分析干扰源的频率特性、信号强度等参数，结合冰箱的电路结构和工作原理，找出导致电磁辐射超标的根本原因，为制定有效的整改方案提供依据。例如，若干扰源频率与冰箱压缩机的工作频率相关，可能需要对压缩机的驱动电路进行优化，或增加滤波措施来降低电磁辐射。

在冰箱 EMC 的 RE 测试中，合理运用近场探头能够高效、准确地查找干扰源，为解决冰箱的电磁兼容性问题提供有力支持，从而确保冰箱在实际使用中不会对周围环境产生电磁干扰，保障其他电子设备的正常运行和用户的使用体验。
