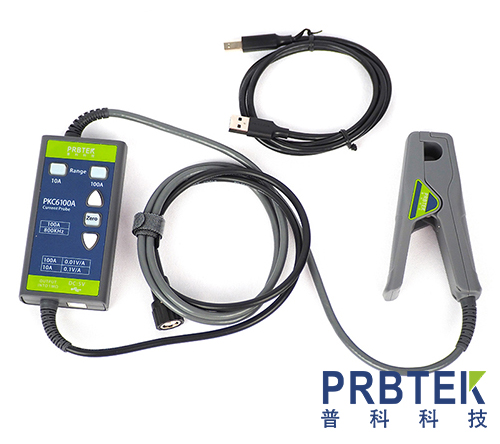

电流探头的测试原理

　　电流探头是一种用于测量电路中电流的仪器，其测试原理主要基于电磁感应定律(法拉第电磁感应定律)和安培环路定律，通过检测电流产生的磁场来间接测量电流大小。以下是其核心原理及分类说明：

　　一、核心原理：电磁感应与安培环路定律

　　安培环路定律

　　通电导体周围会产生磁场，磁场强度(H)与导体中的电流(I)成正比，且磁场围绕导体呈环形分布，即：∮H⋅dl=I

　　其中，dl为环路微元，该定律表明闭合环路内的磁场强度积分等于环路所包围的电流。

　　电磁感应(互感原理)

　　电流探头通常包含一个磁芯(由铁氧体等导磁材料制成)和感应线圈。当被测电流通过导体时，磁芯汇聚导体周围的磁场，使感应线圈中产生感应电动势(E)，其大小与电流的变化率成正比：E=−N⋅dtdΦ

　　其中，N为线圈匝数，Φ为磁通量。通过测量感应电动势，结合探头的校准系数，可反推出被测电流的大小。

　　二、电流探头的主要类型及原理差异

　　根据测量电流类型(交流 / 直流)和技术实现，电流探头可分为以下几类：

　　1. 交流电流探头(AC 电流探头)

　　原理：基于电磁感应原理，仅适用于测量交变电流(AC)。

　　当被测电流为交流电时，磁场随时间变化，感应线圈中产生交变的感应电动势，经放大后输出至示波器或测量设备。

　　特点：

　　无法测量直流电流(DC)，因恒定电流产生的恒定磁场不会引起感应电动势变化。

　　带宽通常较高，适用于高频电流测量(如开关电源、射频电路)。

　　典型应用：测量交流电源、电机驱动电流、高频信号电流等。

　　2. 直流电流探头(DC 电流探头)

　　直流电流探头需结合霍尔效应或磁通门技术实现对直流电流的测量：

　　(1)霍尔效应电流探头

　　原理：利用霍尔效应测量磁场。当电流通过导体产生磁场时，霍尔元件(半导体材料)在磁场中会产生与磁场强度成正比的电压(霍尔电压)，通过校准可将霍尔电压转换为电流值。

　　公式：霍尔电压 VH=KH⋅I⋅B，其中 KH为霍尔系数，B为磁感应强度。

　　特点：

　　可测量直流电流和低频交流电流。

　　精度较高，但带宽受限于霍尔元件的响应速度，通常用于低频场景(如电池电流、工控电路)。

　　(2)磁通门电流探头

　　原理：通过磁芯的饱和特性和激励线圈的反馈机制，检测直流或低频电流产生的恒定磁场。

　　特点：

　　对直流和极低频率电流敏感，精度高。

　　结构复杂，成本较高，适用于高精度测量(如科研、精密电源)。

　　3. 交直流两用电流探头

　　结合电磁感应和霍尔效应，此类探头可同时测量交流和直流电流：

　　原理：

　　交流部分通过感应线圈测量(电磁感应);

　　直流部分通过霍尔元件测量，两者输出信号经处理后合成完整的电流波形。

　　特点：

　　适用范围广，可覆盖从直流到高频交流的宽频段。

　　典型产品如高端示波器配套的电流探头(如泰克、是德科技的部分型号)。

　　三、关键参数与测量要点

　　带宽

　　决定探头可测量的最高频率，交流探头带宽通常高于直流探头。例如，高频电流探头带宽可达百 MHz 级，而直流探头带宽可能仅几十 kHz。

　　量程

　　探头能安全测量的最大电流值，分为有效值(RMS)和峰值。超过量程可能导致磁芯饱和或损坏探头。

　　线性度与精度

　　理想情况下，感应电压与电流应呈线性关系。实际中需通过校准确保线性度，精度通常以满量程的百分比表示(如 ±1%)。

　　负载效应

　　探头的接入可能对被测电路产生影响(如电感效应)，高频测量时需选择低电感探头。

　　接地与屏蔽

　　探头需良好接地以减少电磁干扰(EMI)，高端探头采用屏蔽设计以提高共模抑制比(CMRR)。

　　四、应用场景

　　电力电子：测量开关电源、逆变器的电流波形(交直流均可)。

　　工业控制：监测电机、变频器的运行电流(直流或低频交流)。

　　消费电子：分析手机、笔记本电脑的电池充放电电流(直流)。

　　科研与教学：研究脉冲电流、高频信号特性(需高带宽探头)。

　　总结

　　电流探头的核心逻辑是通过磁场间接测量电流，不同类型探头适用于不同电流特性(交流 / 直流、频率范围)。选择时需根据被测电流的类型、频率、大小及精度要求，匹配相应的技术方案(如电磁感应、霍尔效应)，并关注探头的带宽、量程和校准参数。
