罗氏线圈带宽和延时：设置要点与注意事项​

　　在电气测量领域，罗氏线圈作为一种常用的电流测量传感器，其性能的优劣直接影响到测量结果的准确性。带宽和延时是罗氏线圈的两个关键参数，合理设置这两个参数并了解相关注意事项，对于确保测量精度至关重要。

　　罗氏线圈带宽详解

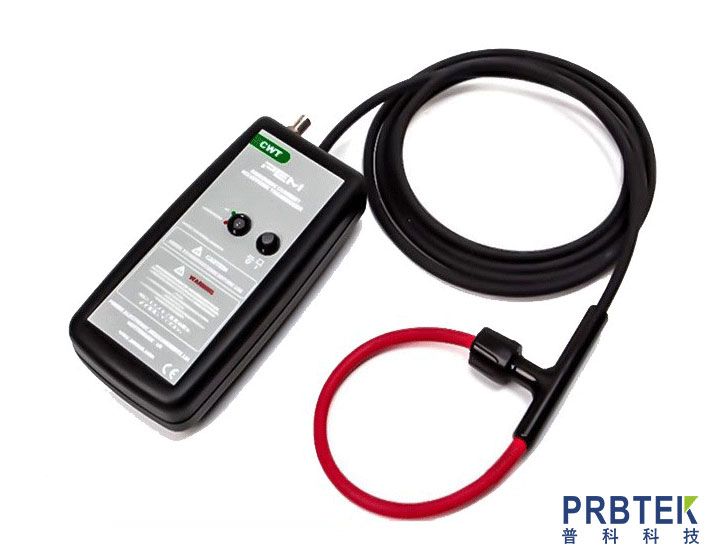

　　罗氏线圈的带宽并非从直流开始，而是一个特定的频率范围。这个范围定义为从下限频率fL到上限频率fH，在此区间内测量正弦电流，可保证测量灵敏度在规定值的 3dB 以内。在低频段，积分器增益会随着频率降低而增加，理论上当频率趋近于零时，增益将趋于无穷大。这会引发不可接受的直流漂移和低频噪声问题，因此需要通过与积分电容器并联低通滤波器来限制低频增益，从而设定低频带宽fL，该值通常低于 1Hz。例如，CWT LF 低频频率系列罗氏线圈，其低频带宽(-3dB)可低至 0.008Hz，着重扩展了低频测量范围 。在高频段，由于罗氏线圈自身存在分布式电感和电容，会出现一个高频带宽fH，一般为 1MHz 或更高。超过此频率，测量信号会发生衰减，且相位延迟现象明显加剧。同时，电子积分器带宽以及连接积分器与线圈的电缆长度等因素，也会对高频带宽产生影响 。像麦科信柔性电流探头(罗氏线圈)RCP 系列具有高达 30MHz 的带宽，能够精确测量高频大电流信号 。

　　罗氏线圈延时的影响因素

　　线圈自身特性

　　罗氏线圈的响应时间与自身电感(L)和分布电容(C)密切相关，其特性类似一个低通滤波器。电感和分布电容的存在，使得线圈对快速变化的电流信号响应存在一定延迟。通常来说，减少线圈的电感和分布电容，能够有效提高其响应速度。例如，采用分段绕制工艺可降低分布电容，有实验表明能将分布电容降低至传统工艺的 60% 。

　　积分器相关因素

　　罗氏线圈输出的信号需经积分器转换为电流信号，而积分器的电路设计及元件参数对延时影响显著。以运算放大器为例，其带宽和电容值会影响积分器性能。当运算放大器的增益带宽积(GBW)小于 1/(2πτ)(τ 为时间常数)时，运放相移可达 5° - 8°，对于典型的 500kHz 信号，会产生约 28ns 的附加延时 。选择高带宽的运算放大器和低容值的积分电容，或采用主动积分器替代被动积分器，都有助于提高积分器响应速度，减少延时 。

　　信号传输路径

　　信号在传输过程中，电缆长度、连接器阻抗等因素不容忽视。电缆越长，信号传输延时越大。例如，同轴电缆的传播延时计算公式为td=3.33εr(ns/m)，其中εr为介质相对介电常数。像 RG58 型电缆(εr=2.3)，在 10 米传输距离时会产生约 16ns 延时，并且当频率高于 1MHz 时，趋肤效应会使损耗增加 0.2dB/m 。同时，连接器阻抗不匹配也会导致信号反射，进一步增加延时。优化连接器设计，确保阻抗匹配，以及使用短而高质量的电缆，能够有效缩短信号传输路径上的延时 。

　　罗氏线圈带宽和延时的设置方法

　　带宽设置

　　在实际应用中，要根据被测电流信号的频率特性来选择合适带宽的罗氏线圈。若测量的是低频大电流信号，如电解电容放电或非对称短路测试中的电流，可选择像 CWT LF 系列这种拓展了低频范围的罗氏线圈 。若测量高频大电流信号，如一些电力电子设备中的高频电流，则需选择具有较高高频带宽的罗氏线圈，如麦科信柔性电流探头 RCP 系列 。同时，还可通过调整积分器的低通滤波器参数，来进一步优化低频带宽，使其更贴合测量需求 。

　　延时设置

　　由于罗氏线圈的延时难以直接调整，主要通过优化各组成部分来减小延时。在设计阶段，优化线圈设计，选用高频特性好的低损耗绝缘材料，降低线圈电感和分布电容 。对于积分器，选择性能优良的运算放大器等元件，提高积分器的响应速度 。在安装和使用过程中，尽量缩短信号传输路径，采用短电缆，并确保连接器阻抗匹配 。例如，利用 TDR 设备定位传输线阻抗不连续点，通过优化 SMA 连接器焊接工艺，使特性阻抗波动从 ±7Ω 改善至 ±1Ω，减少反射引起的延时抖动 。

　　设置罗氏线圈带宽和延时时的注意事项

　　带宽方面

　　避免低频干扰：实验室环境中存在较强的 50Hz 工频磁场，罗氏线圈易感应此磁场，即便线圈中无导体也会产生干扰信号。因此，在采购罗氏线圈时，要注意其带宽下限应高于 50Hz，以减少工频磁场对低频测量的干扰 。

　　匹配测量需求：务必确保所选罗氏线圈的带宽能够覆盖被测电流信号的频率范围。若带宽不足，会导致信号衰减和失真，严重影响测量精度 。

　　延时方面

　　准确测量与评估：在使用罗氏线圈前，需通过合适方法测量其延时，如使用脉冲电流源和示波器、正弦波信号和相位测量或网络分析仪等方法 。了解其延时特性，以便在后续测量中进行误差补偿。

　　考虑综合因素：在减小延时的过程中，要综合考虑线圈设计、积分器电路以及信号传输路径等多方面因素，不能只关注单一环节。任何一个环节的优化不足，都可能影响整体的延时性能 。

　　罗氏线圈的带宽和延时设置及相关注意事项，贯穿于从选型、设计到使用的整个过程。只有充分了解并合理把控这些要点，才能使罗氏线圈在电流测量中发挥最佳性能，为电气测量工作提供可靠的数据支持。
