国产的示波器探头可以匹配进口的示波器吗？

　　引言

　　在电子测试测量领域，示波器探头作为连接被测电路与示波器的关键部件，其性能直接影响测量结果的准确性。随着中国电子测试仪器行业的快速发展，国产示波器探头在性能和质量上都有了显著提升。本文将深入探讨国产示波器探头与进口示波器的兼容性问题，为工程师提供实用的选择建议。

　　一、示波器探头的基本兼容要素

　　1. 接口机械规格

　　BNC接口：大多数示波器探头采用标准BNC接口，国产与进口产品在物理尺寸上通常兼容

　　特殊接口：某些高端示波器(如Keysight Infiniium系列)可能使用专用接口，需要特别注意

　　2. 电气参数匹配

　　输入阻抗：常见为1MΩ或50Ω，需与示波器输入阻抗匹配

　　带宽：探头带宽应至少等于或大于示波器带宽

　　衰减比：常见有1X、10X、100X等，需与示波器设置一致

　　3. 补偿范围

　　探头补偿电容需要与示波器输入电容匹配(通常9-15pF)

　　二、国产探头的技术发展现状

　　近年来，国产示波器探头技术取得显著进步：

　　带宽提升：从早期的100MHz发展到现在的GHz级别

　　工艺改进：采用更好的屏蔽材料和连接器工艺

　　种类丰富：从普通无源探头到有源探头、差分探头等

　　主要国产探头品牌：

　　1. 普科科技(PRBTEK)

　　2. 普源精电(RIGOL)

　　3. 优利德(UNI-T)

　　4. 知用(cybertek)

　　三、兼容性实践验证

　　1. 中低端示波器兼容性

　　测试表明，国产10X无源探头在以下进口示波器上表现良好：

　　Tektronix TBS1000系列

　　Keysight 1000X系列

　　Rohde & Schwarz RTB2000系列

　　2. 高端示波器兼容性挑战

　　高频有源探头(>1GHz)的兼容性较差

　　特殊测量需求(如高压差分探头)可能需要原厂探头

　　3. 实际使用建议

　　1. 购买前验证：索取样品进行实际测试

　　2. 校准检查：使用后立即进行探头补偿

　　3. 性能评估：对比测量结果与原厂探头差异

　　四、经济性与性能平衡

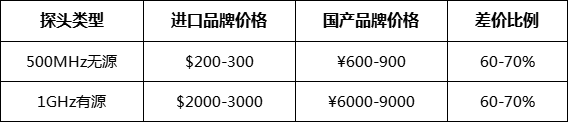

　　成本对比：

　　适用场景建议：

　　教学/基础研发：国产探头完全适用

　　产线测试：经充分验证后可批量采用

　　高频/精密测量：建议使用原厂探头

　　五、未来发展趋势

　　1. 标准化推进：行业正在制定更统一的探头接口标准

　　2. 智能识别技术：部分新型示波器可自动识别探头参数

　　3. 国产替代加速：在军工、航天等领域已开始规模应用

　　结论

　　国产示波器探头在中低频段已能够良好匹配大多数进口示波器，且具有显著的成本优势。对于常规测试应用，工程师可以放心选用质量可靠的国产探头。随着技术进步和标准统一，国产探头的兼容性和市场占有率有望进一步提升。
