差分探头与双普通探头测量电压的差异分析
发布:西安普科科技浏览次数:引言
在电子测量领域,电压测量是最基础也是最重要的操作之一。工程师们常常面临选择:使用差分探头还是两根普通探头来测量电压?这两种方法看似都能达到测量目的,但实际上存在显著差异。本文将深入分析这两种测量方式的原理、优缺点及适用场景。
基本概念解析

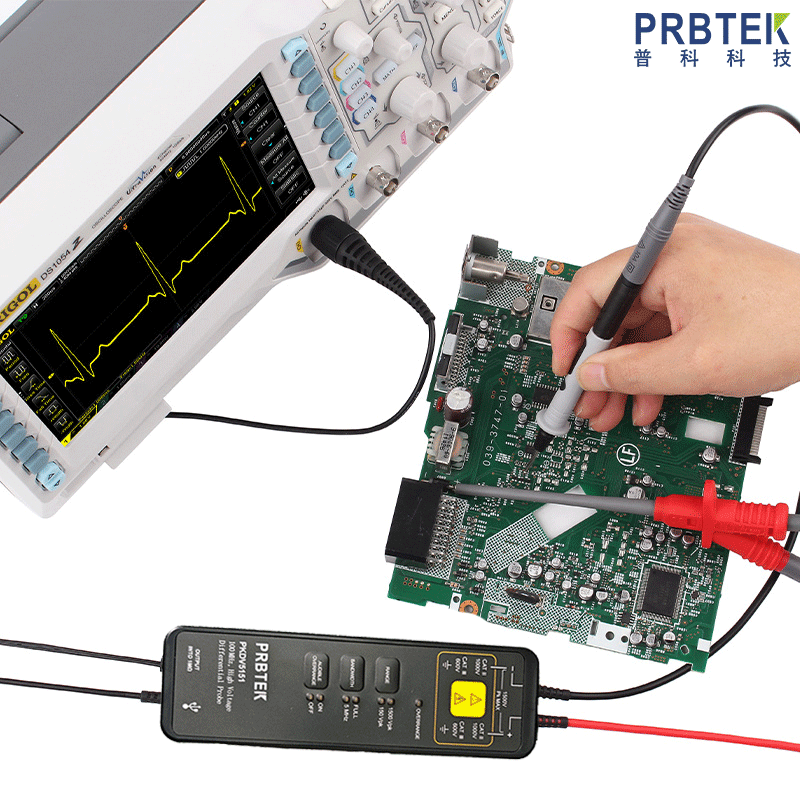

差分探头的工作原理:
差分探头是一种专门设计用于测量两个测试点之间电位差的探头。它的核心特点是:
内部包含差分放大器
能够抑制共模信号
提供高共模抑制比(CMRR)
通常具有较高的输入阻抗
差分探头测量的是A点与B点之间的真实电位差(VAB = VA - VB),而非对地的绝对电压。
普通探头的工作原理:
普通电压探头(单端探头)测量的是测试点相对于仪器接地点(通常为大地)的电压。当使用两根普通探头测量两点间电压时,实际上是分别测量VA对地和VB对地,然后通过数学运算得到VAB = VA - VB。
关键差异比较
1.测量精度差异
差分探头:
直接测量两点间电位差
共模抑制能力强(典型CMRR 60dB以上)
受接地环路影响小
高频特性更好
双普通探头:
间接通过减法得到差值
共模抑制能力取决于仪器(通常较差)
易受接地环路干扰
高频时两探头延迟不一致会导致误差
示例:测量一个浮地的1mV信号叠加在10V共模电压上:
差分探头可直接准确测量1mV
双普通探头可能因1%的共模抑制误差而引入100mV误差
2.安全性差异
差分探头:
可安全测量浮地系统
无接地环路风险
输入隔离电压高(通常数百伏)
双普通探头:
测量浮地系统可能形成接地环路
有短路风险(当两探头地线连接不同电位时)
受限于示波器输入耐压
3.带宽与响应速度
差分探头:
专门优化差分信号路径
两路信号延迟严格匹配
高频性能好(高端差分探头可达GHz级)
双普通探头:
两探头特性难以完全匹配
延迟差异随频率增加而显著
高频测量时波形失真严重
实际应用场景分析
适合使用差分探头的情况
1.浮地系统测量:如开关电源原边、电机驱动电路等
2.高共模电压场合:如电流检测、总线通信等
3.高频差分信号:如USB、HDMI、LVDS等高速信号
4.精密小信号测量:如传感器输出、生物电信号等
适合使用双普通探头的情况
1.低频且共模电压小的场合:如音频电路调试
2.预算有限时的替代方案:当无差分探头可用时
3.测量两点对地电压为主:同时需要知道各点对地电压时
4.教学演示目的:展示差分测量原理时
典型误差来源分析
使用双普通探头时的误差来源
1.接地环路误差:
当系统中有多个接地路径时形成环路
引入额外电流导致测量误差
可能引发振荡或噪声
2.探头匹配误差:
两探头增益不一致
时间延迟不匹配
频率响应差异
3.数学运算误差:
示波器减法运算的量化误差
显示分辨率限制
4.共模抑制不足:
普通示波器CMRR通常仅20-40dB
无法有效抑制共模干扰
差分探头的潜在局限
1.成本较高:优质差分探头价格可能是普通探头的5-10倍
2.输入范围限制:某些场合需注意最大差分电压限制
3.需要校准:定期校准以保持CMRR性能
4.使用复杂度:部分型号需要外接电源
实验验证对比
实验设置
使用同一信号源产生:
差分信号:1Vpp, 1MHz正弦波
叠加共模:5V DC
分别用:

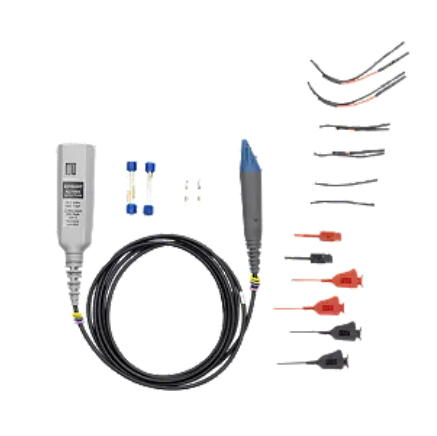

1.500MHz差分探头
2.两支500MHz普通探头+示波器数学运算

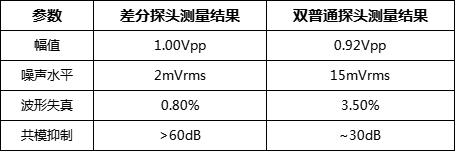

测量结果对比
专业建议
1.优先选择差分探头:只要条件允许,特别是测量高频、小信号或浮地系统时
2.正确使用双探头方法:若必须使用,应:
使用相同型号、相同校准状态的探头
尽可能缩短地线长度
确认无接地环路
使用高精度数学运算功能
3.注意安全规范:
测量前确认电压范围
浮地测量时特别小心
高压测量使用专用探头
结论
虽然差分探头和两根普通探头在理论上都能测量两点间电压,但实际测量结果往往存在显著差异。差分探头在精度、安全性和高频性能方面具有明显优势,特别是在存在共模干扰或测量浮地系统时。双普通探头方法虽然成本较低,但只适用于低频、低精度且共模电压小的场合。工程师应根据具体应用需求选择合适的测量工具,理解其局限性,才能获得准确可靠的测量结果。
对于关键测量任务和高精度要求,投资优质的差分探头是值得的,它可以避免许多潜在的测量误差和安全风险,提高工作效率和测量可靠性。
