差分探头匹配电容的选择与应用详解

发布:西安普科科技
浏览次数:

  一、差分探头匹配电容概述

  差分探头(Differential Probe)是电子测量中用于测量两个测试点之间电压差的高精度仪器,广泛应用于高速数字电路、通信系统和电力电子等领域。匹配电容(Matching Capacitor)是差分探头设计中的关键元件,直接影响探头的带宽、信号完整性和测量精度。

  1.1 匹配电容的基本作用

  匹配电容在差分探头中主要承担以下功能:

  阻抗匹配:确保探头输入阻抗与待测电路阻抗相匹配,减少信号反射

  高频补偿:补偿探头和连接线的高频衰减特性

  共模抑制:提高探头的共模抑制比(CMRR)

  带宽扩展:优化高频响应,扩展探头的有效带宽

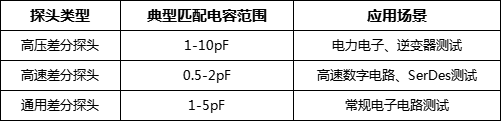

  1.2 典型匹配电容值范围

  差分探头的匹配电容通常在0.5pF至10pF之间,具体数值取决于:





      二、匹配电容的选择原则

  2.1 带宽与电容的关系

  匹配电容(Cm)与探头带宽(BW)的关系可用以下公式表示:

  BW ∝ 1/(2π × R × Cm)

  其中R为输入阻抗。较小的匹配电容可获得更高带宽,但会降低输入阻抗。

  2.2 实际选择考虑因素

  1.被测信号频率:

  低频应用(<100MHz):可选择较大电容(2-10pF)

  高频应用(>1GHz):应选择小电容(0.5-2pF)

  2.输入阻抗要求:

  高阻抗测量(>1MΩ):选择较小电容

  低阻抗测量:可适当增大电容

  3.探头衰减比:

  高衰减比(如100:1)探头通常需要较大匹配电容

  低衰减比(如10:1)探头使用较小电容

  三、匹配电容的校准与调整

  3.1 校准流程

  1.使用标准方波信号源(通常1kHz)

  2.连接探头至校准端口

  3.观察示波器显示的波形

  4.调整匹配电容直至获得理想方波(无过冲或欠冲)

  3.2 常见调整方法

  机械调整型:

  旋转探头上的微调电容螺丝

  典型调整范围:±20%标称值

  电子补偿型:

  通过数字控制的可变电容阵列

  可编程调整,精度可达0.1pF

  四、实际应用案例

  4.1 高速SerDes测试案例

  测试28Gbps SerDes接口时:

  选用带宽>30GHz差分探头

  匹配电容选择0.8pF

  实现输入电容<1pF

  测得上升时间<15ps

  4.2 电力电子测试案例

  测试IGBT开关波形时:

  选用高压差分探头(1000V)

  匹配电容设置为3.3pF

  实现带宽>200MHz

  共模抑制比>80dB @ 1MHz

  五、常见问题解答

  Q1:如何判断匹配电容是否合适?

  A:观察被测方波信号:

  出现过冲→电容偏小

  出现欠冲→电容偏大

  波形完美→电容适当

  Q2:匹配电容对测量精度的影响有多大?

  A:在1GHz测量中,1pF的匹配电容偏差可能导致:

  上升时间误差达10-15%

  幅度误差约2-5%

  时序误差可达ps级

  Q3:能否自行更换差分探头的匹配电容?

  A不建议用户自行更换,因为:

  1.需要专业设备校准

  2.涉及高频PCB布局

  3.可能影响探头安全性能

  六、未来发展趋势

  1.自适应匹配技术:

  基于AI的自动电容匹配

  实时根据被测信号特性调整

  2.集成化设计:

  将匹配电容与探头前端IC集成

  减少寄生参数

  3.超宽带设计:

  新型材料(如氮化镓)实现0.1-100pF可调范围

  支持DC-100GHz超宽带测量

  结论

  差分探头的匹配电容选择是保证测量精度的关键因素,工程师应根据具体应用场景、信号特性和探头规格综合考虑。随着高速电子技术的发展,匹配电容技术也在不断创新,为更精确的测量提供支持。

  以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于打造仪器配附件一站式供应平台。主营范围:示波器测试附件配件的研发、生产、销售。涵盖产品包含电流探头、差分探头、高压探头、无源探头、柔性电流探头、近场探头、电流互感器、射频测试线缆、各类仪器测试附件等。更多信息,欢迎登陆官方网站进行咨询:http://www.prbtek.cn
