如何使用示波器探头来测量功率？

　　一、引言

　　示波器探头是电子测量中不可或缺的工具，虽然它们主要用于测量电压信号，但通过适当的配置和方法，也可以用于功率测量。本文将详细介绍使用示波器探头测量功率的原理、方法和实用技巧。

　　二、功率测量基本原理

　　功率(P)的基本计算公式为：P = V × I

　　其中：

　　V 是电压(伏特)

　　I 是电流(安培)

　　要测量功率，我们需要同时测量电压和电流，然后计算它们的乘积。

　　三、测量前的准备工作

　　1. 选择合适的示波器探头

　　电压探头：用于测量电压信号

　　被动探头(1×或10×)

　　主动探头(高频应用)

　　电流探头：用于测量电流

　　夹式电流探头

　　霍尔效应电流探头

　　2. 设备校准

　　确保示波器和探头都已正确校准

　　检查探头的补偿是否适当

　　确认电流探头的零点偏移已调整

　　3. 安全注意事项

　　确认测量电压在探头额定范围内

　　检查被测电路的最高电压和电流

　　确保接地连接正确，避免短路

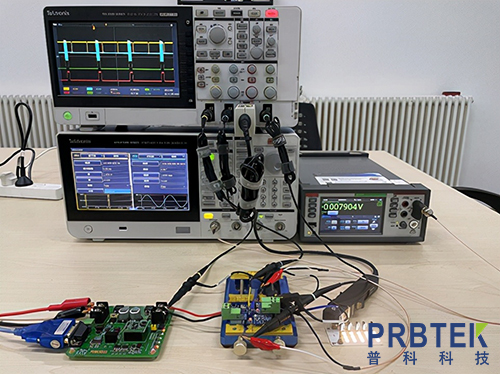

　　四、测量方法详解

　　1.电压测量

　　1.将电压探头连接到示波器通道1

　　2.将探头接地夹连接到电路地线

　　3.将探头尖端连接到待测电压点

　　4.设置示波器垂直刻度为适当电压范围

　　5.调整时基以获得稳定波形

　　2. 电流测量

　　1.将电流探头连接到示波器通道2

　　2.打开电流探头电源(如需要)

　　3.将探头夹在被测导线上

　　4.确保电流方向与探头标记方向一致

　　5.设置示波器垂直刻度为适当电流范围

　　3. 功率计算

　　1.确保电压和电流波形时间同步

　　2.使用示波器的数学功能将通道1(电压)和通道2(电流)相乘

　　3.观察得到的功率波形

　　4.使用光标功能测量特定时间点的功率值

　　5.计算平均功率或瞬时功率

　　五、实用技巧与注意事项

　　1.对于高频信号，考虑使用差分探头减少噪声

　　2.测量大电流时，注意电流探头的温度上升

　　3.在测量开关电源时，注意采样率要足够高

　　4.对于低功率测量，可能需要使用高灵敏度探头

　　5.考虑探头负载效应对测量结果的影响

　　六、常见问题解答

　　Q：为什么我的功率测量结果不准确?

　　A：可能原因包括探头校准不当、接地不良、探头负载效应或数学运算设置错误。

　　Q：可以测量交流功率吗?

　　A：可以，但需要确保电压和电流探头具有足够的带宽来捕获交流信号的所有谐波成分。

　　Q：如何测量三相功率?

　　A：需要使用三通道示波器同时测量三相电压和电流，然后分别计算各相功率再求和。

　　七、总结

　　使用示波器探头测量功率需要同时测量电压和电流，并通过数学运算得到功率值。正确选择探头、仔细校准设备以及注意测量技巧，都能提高测量结果的准确性。对于不同的应用场景，可能需要采用不同的测量策略，但基本原理都是基于P=VI这一基本公式。
