高压衰减棒在介质阻挡放电（DBD）中的应用方案

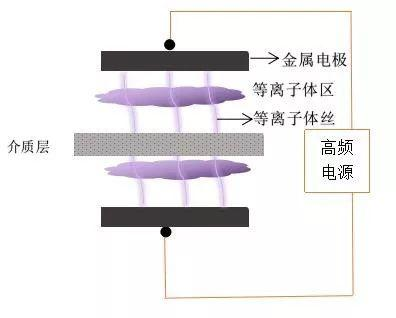

介质阻挡放电（DBD）一种产生低温等离子体的高压放电技术，核心是两电极间加如玻璃、陶瓷等绝缘介质。施加高频交流高压（数千至上万伏）击穿气隙形成微小放电通道，介质阻挡避免火花/电弧，维持室温稳定等离子体状态。

应用场景：

环保：臭氧发生器、工业废气分解、空气净化。

材料：塑料、金属表面改性，增强粘接或印刷性能。

生物医疗：医疗器械低温灭菌、促进伤口愈合。

其他：能源化工（CO₂转化、合成氨）、农业（种子萌发、食品保鲜）、准分子紫外灯等。

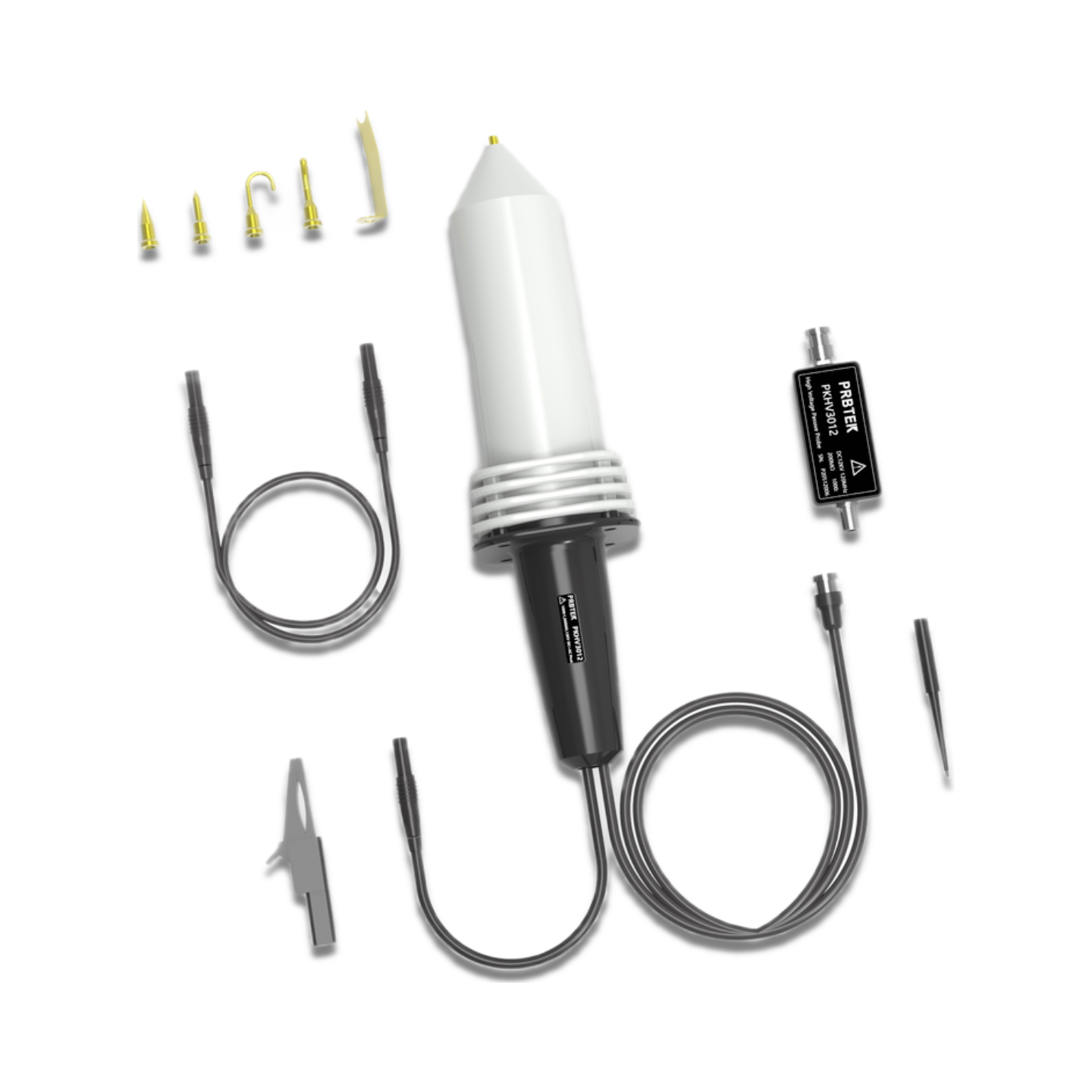

DBD工作电压通常高达1kV~30kV，远超普通示波器几百伏的量程。若直接测量，会瞬间烧毁仪器并危及人身安全。高压衰减棒内部采用精密电阻分压网络，能将高压等比缩小为低压信号，同时提供高绝缘与接地保护。因此，在研发、测试与维修这些DBD设备时，高压衰减棒成为不可或缺的安全测量工具。

详细连接步骤：

1. 高压电源输出端接DBD的高压电极，DBD的地电极必须可靠连接到系统大地。

2. 将衰减棒的探头高压输入端夹住高压电极的金属部分。

3. 将衰减棒自带的接地鳄鱼夹线连接到DBD的地电极或直接连接到公共接地，接地线越短越好，避免形成环路引入噪声。

4. 衰减棒补偿盒的BNC输出端接至示波器的通道输入端。

5. 根据衰减棒的衰减比，在示波器通道菜单中设置探头衰减比为1000X。

6. 量程先设置为10 V/div，对应实际高压 10 kV/div，根据实际波形再调整。

7. 开始测试，观察波形

测试结果：

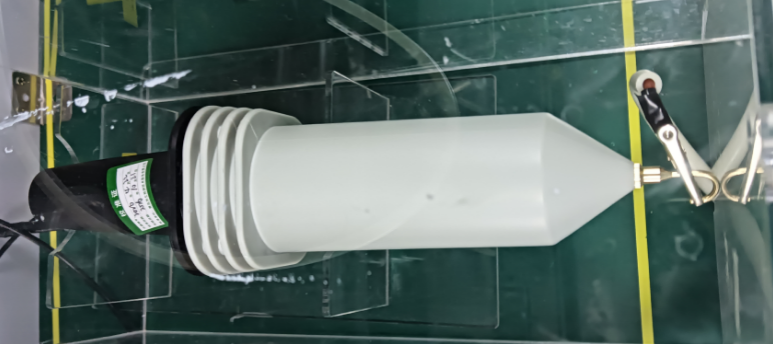

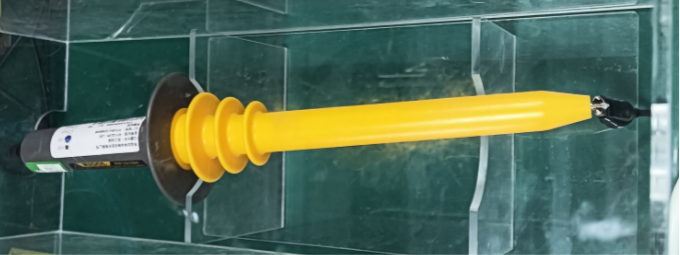

为验证高压衰减棒在DBD系统中的测量准确性和稳定性，本次选用普科PKHV3012和普源RP1010H进行对比测试，确保测试结果具有参考价值和可比性。

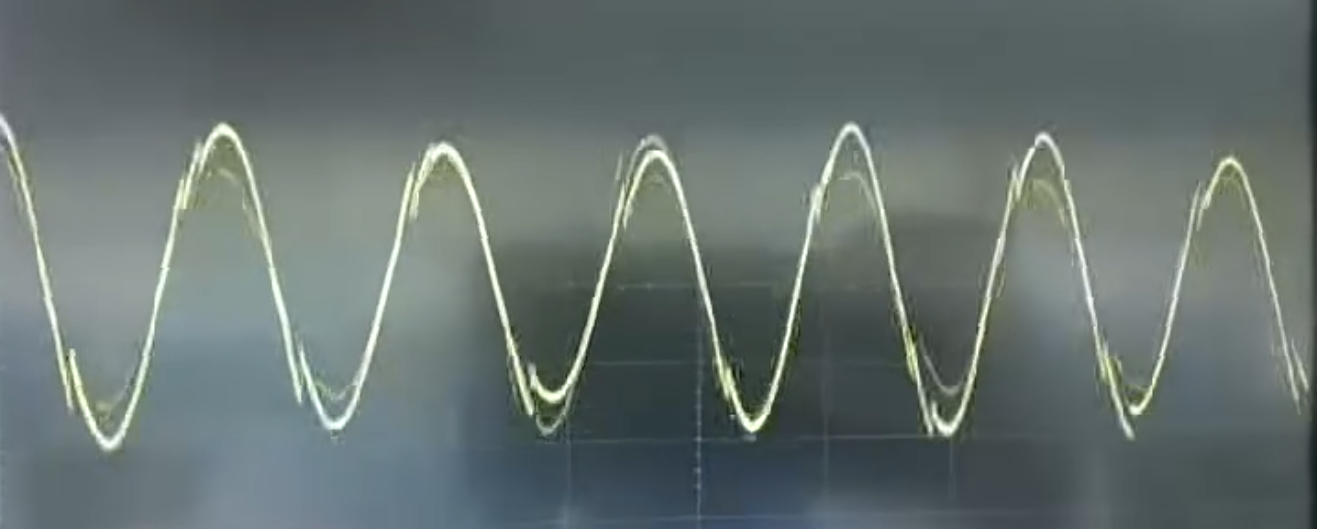

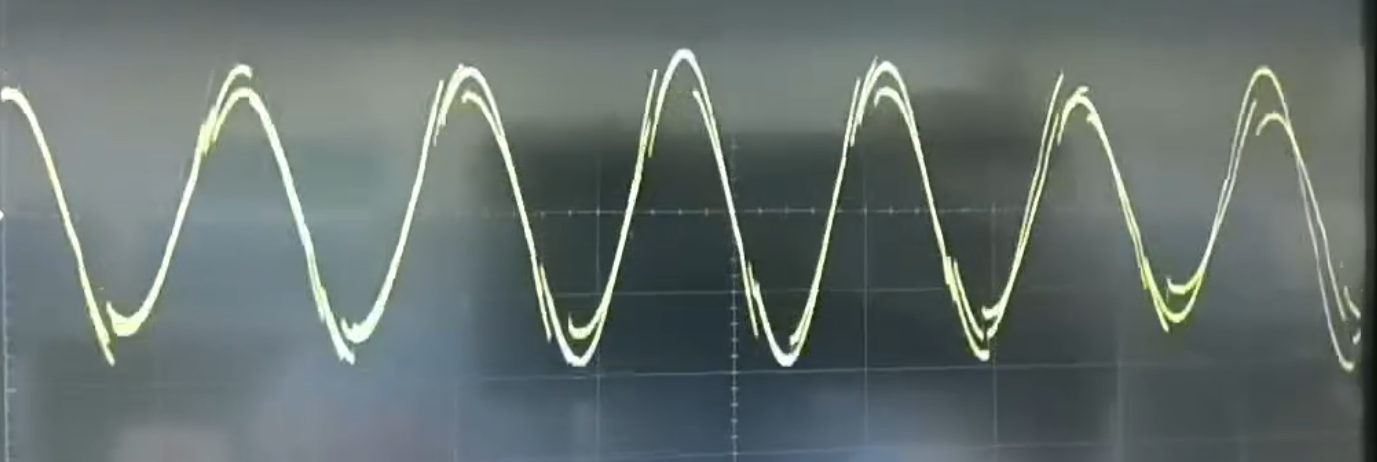

测试结果如下：

可见，两款不同型号的衰减棒测试结果一致，无显著差异，证明高压衰减棒的测量性能稳定可靠，可根据实际需求选择合适型号的产品应用于DBD设备的研发、测试与维修工作。
