PRBTEK普科科技PK系列电流互感器在电容放电测试中的应用

在电容放电测试领域，精准的电流测量是保障测试结果可靠性的核心。脉冲幅度、脉冲长度、上升时间和电流时间积是为电容放电应用选择电流监测设备时需要重点评估的关键参数，而普科科技 PRBTEK 推出的 PK 系列电流互感器凭借其卓越性能，在该领域展现出独特的应用价值。

PK 系列电流互感器工作原理及优势

PK 系列电流互感器基于电磁感应定律工作。当被测端的大电流信号通过一次绕组时，会产生交变磁场，该交变磁场在二次绕组中感应出与一次电流成比例的小电流信号，从而方便进行测量。其采用非接触式测量方式，能够实现数千伏信号的电气隔离。这一特性不仅避免了测试设备对被测信号产生干扰，更保障了测试数据的稳定性以及测试人员的安全性。

PK 系列电流互感器在宽频带响应方面表现卓越，可达数百 MHz，能够精准捕捉纳秒级的瞬态脉冲与 MHz 级载波电流。搭配高速示波器使用时，能完整还原波形细节，这对于电容放电测试中复杂电流波形的分析极为关键。同时，PK 系列具有高灵敏度的毫安级分辨率以及低噪声设计，可用于微安级微小信号的检测，满足电容放电测试中对不同电流量级测量的需求。此外，该系列的电流互感器具有纳秒级传输延迟，能够实时追踪电流的变化，这一特性在电容放电测试中能够更及时、准确地反映电流的动态情况。

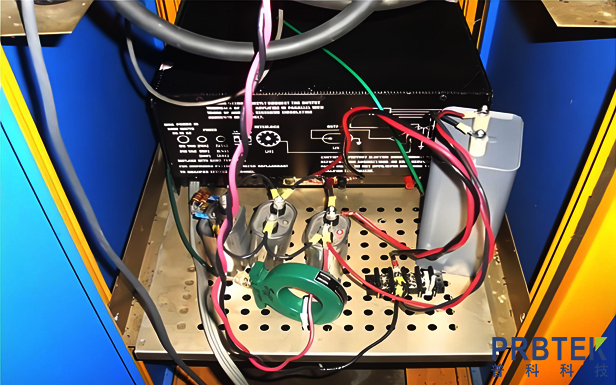

PK 系列在电容放电测试中的具体应用

在电容放电测试中，不同的应用场景对电流互感器的参数要求各异。普科科技的 PK 系列拥有丰富的型号，能够满足多样化的需求。

例如，在一些需要测量较大电流的电容放电场景中，PK-4418 型号表现出色。它的输出范围仅 0.001V/A，可适配高达 50000A 的峰值电流。在面对电容放电产生的大电流时，其极低的输出灵敏度可有效避免信号过载，确保测量的稳定性，能够精准地测量大电流脉冲幅度等关键参数。而 PK-101 型号，最大峰值电流达 25000A，最大电流时间积为 0.3A・s，可承受长时间大电流冲击。在某些工业电容放电测试场景中，需要长时间稳定监测大电流，PK-101 能够满足这一需求，在冶金、矿山等行业涉及的大型电容设备放电电流监测中表现卓越。

对于一般工业设备或中小型电力变压器相关的电容放电测试，PK-2100/PK-4100 较为适用。它们的输出范围为 1V/A，适配 500A 峰值电流。其中 PK-4100 在高频响应上尤为突出，拥有 35MHz 的 3dB 高频带宽，在电容放电测试中，特别是涉及高速电路中电容放电的情况，能够精准捕捉电流信号变化，准确测量脉冲长度、上升时间等参数。PK-150 型号最大峰值电流为 1000A，最大电流时间积 0.006A・s，其抗饱和能力强。在工业自动化生产线中，电容放电过程可能会出现电流波动，PK-150 能够在这种情况下保持线性输出，确保测量数据的精准性，为后续对电容放电特性的分析提供可靠依据。

在一些对高频小电流监测要求极高的电容放电测试场景，如医疗设备研发中涉及的电容放电测试，PK-2877 表现优异。它的输入输出比为 1A:1V，最大峰值电流 100A，能够清晰检测微弱电流变化，对于分析电容放电过程中的微小电流变化细节具有重要意义。

应用案例效果评估

某电子设备制造企业在进行产品研发过程中，涉及到大量的电容放电测试。引入普科科技 PRBTEK 的 PK 系列电流互感器后，测试效果得到显著提升。在对一款新型电子设备的电容放电测试中，使用 PK-4100 型号，成功捕捉到了以往难以察觉的高频电流变化细节，通过对这些细节的分析，研发团队优化了电路设计，有效提升了产品性能。在另一项针对工业设备电容放电保护装置的测试中，采用 PK-150 型号，准确测量了不同工况下电容放电的电流变化，为保护装置的参数优化提供了精准数据，大大提高了保护装置的可靠性。

综上所述，普科科技 PRBTEK 的 PK 系列电流互感器凭借其独特的工作原理、丰富的型号选择以及出色的性能表现，在电容放电测试领域具有广阔的应用前景。它能够为电容放电测试提供更精准、更全面的电流测量解决方案，助力相关行业的技术研发与生产优化。
