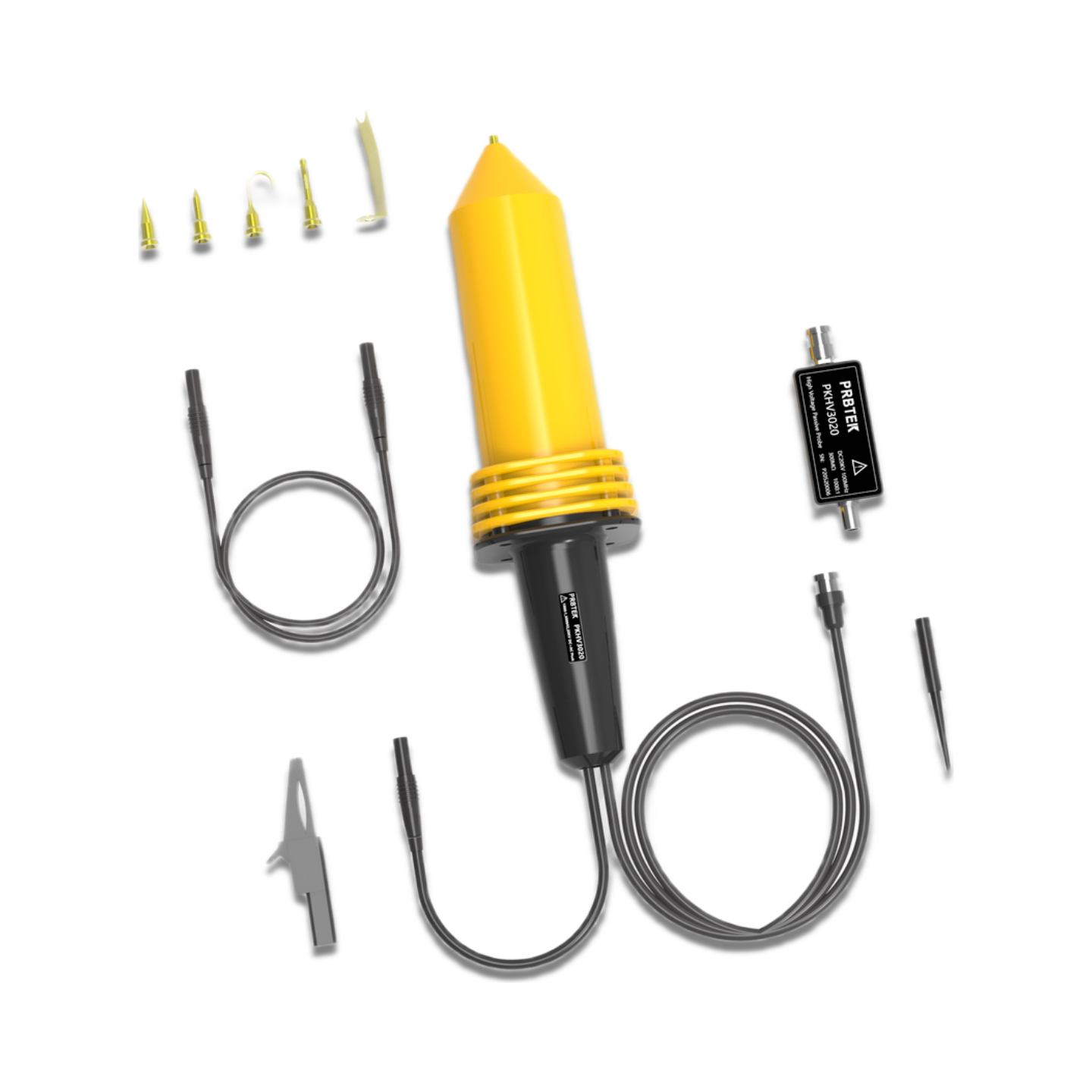

PKHV3020高压衰减棒在高压变频器中的应用方案

一、客户背景

客户名称:某工业自动化设备有限公司

行业：工业电力电子设备研发制造

该企业主营中高压变频器、工业伺服驱动设备研发与生产，现有测试设备为泰克MSO46混合信号示波器。

核心测试需求为精准测量变频器输出端高压交流信号、直流母线电压波形，捕捉高压工况下的信号畸变、峰值电压数据，同时要求测试配件完全兼容现有泰克示波器，全程规避高压击穿示波器、威胁操作人员安全。

二、应用所需整套仪器

三、系统搭建

1.选取干燥、无导电粉尘、远离易燃易爆源的工业测试车间，铺设绝缘操作垫，张贴高压警示标识，操作人员全程佩戴绝缘手套、穿着绝缘鞋。

2.将PKHV3020衰减棒黑色地线香蕉插头连接配套鳄鱼夹，鳄鱼夹牢固连接至变频器测试台专用接地端子。

3.将衰减棒BNC接口接入专属补偿器，补偿器BNC端接入泰克MSO46示波器输入端口，将示波器输入阻抗调至1MΩ，探头衰减档位设置为1000X，匹配衰减棒衰减比例。

4.关闭变频器高压电源，用配套高压测试线，将衰减棒测试端接入变频器直流母线及输出端高压测试点。

四、测试方法

1.开启函数信号发生器，先输出7Vrms 40Hz正弦标准信号，微调衰减棒DC ATTEN增益旋钮，使示波器读数与标准信号一致；再输出20Vp-p 200Hz方波信号，调节补偿器LF COMP电容补偿旋钮，校准波形至标准方波形态，完成探头补偿；

2.开启变频器，调试至额定工作工况，示波器设置对应电压量程、1GS/s采样率，实时捕捉变频器直流母线电压、输出端交流高压波形；

3.分别测试变频器空载、额定负载、过载预警三种工况，记录电压峰值、有效值、波形畸变率，全程监测信号稳定性；

4.测试全程不触碰线路与设备，断电后方可调整测试点位，拆除设备前断开高压电源并静置30秒。

五、测试结果

经全工况测试，PKHV3020高压衰减棒搭配泰克MSO46示波器，可精准捕捉变频器高压信号波形，测量数据完全满足工业测试精度要求：变频器直流母线峰值电压18.2KV，示波器换算测量值18.13KV，测量误差0.38%；

额定负载下输出交流峰值电压16.5KV，测量误差0.42%，均远低于产品≤3%的精度标准。测试过程中信号无失真、无杂波干扰，衰减性能稳定，全程未出现设备异常，为产品研发调试提供了可靠数据支撑。
