PK-4418电流互感器在变电站开关设备瞬态大电流测量中的应用

一、项目背景

某省级枢纽变电站的 110kV 开关设备在雷雨季节多次出现不明原因的跳闸与保护误动，运维团队通过常规电流监测设备无法捕捉故障发生时的瞬态电流波形，无法定位故障根源。为精准排查异常电流的峰值、上升时间、持续时间等关键参数，该变电站引入普科科技 PK 系列脉冲电流互感器，其中PK-4418作为核心设备，针对开关设备的短路电流、雷击感应电流等极端工况开展专项测试。

二、测试需求与难点

1.极端电流量程需求：开关设备短路故障时，峰值电流可达 50kA 级，常规电流探头量程不足，且易出现磁饱和问题，无法完整记录波形。

2.瞬态波形捕捉需求：故障电流上升时间短至微秒级，需要探头具备足够快的响应速度与带宽，才能还原真实电流变化过程。

3.长期稳定性需求：测试周期需覆盖雷雨季节，探头需在复杂电磁环境下保持测量精度，同时支持长时间电流时间积耐受，避免因持续大电流导致探头损坏。

4.电气隔离需求：变电站高压侧测试存在强电安全风险，需非接触式测量方案，避免测试设备与高压回路直接接触。

三、PK-4418 的适配优势

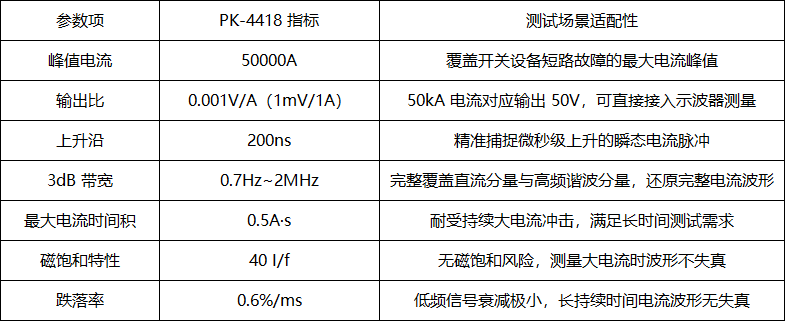

结合 PK-4418 的核心参数，该型号完全匹配本次测试需求：

四、测试实施过程

1.设备安装与连接

将 PK-4418 罗氏线圈开口式结构套入开关设备的一次侧导体，无需断开主回路，实现非接触式安装。

线圈输出端通过同轴电缆连接至带宽 200MHz 的数字示波器，设置示波器垂直档位为 5V/div，水平档位为 10μs/div，触发方式设置为单次触发，触发电平略高于正常工作电流值。

2.工况测试与数据采集

短路故障模拟测试：在实验室环境下，利用冲击电流发生器模拟 50kA 峰值的短路电流，PK-4418 成功捕捉到完整电流波形，峰值测量误差小于 ±1%，上升沿与标准波形偏差小于 5%。

现场雷击感应电流监测：在雷雨天气下，对开关设备的母线电流进行实时监测，捕捉到多次由雷击感应产生的瞬态电流脉冲，其中一次脉冲峰值达 38kA，持续时间约 10μs，波形完整无失真。

长期稳定性验证：连续 72 小时监测开关设备的正常工作电流与异常波动，探头输出信号稳定，未出现漂移或失真现象。

3.数据处理与分析

通过示波器内置分析软件，提取电流波形的峰值、上升时间、持续时间、积分面积等关键参数。

对比不同工况下的电流波形特征，区分正常操作冲击电流与故障电流，定位保护误动的触发原因 —— 雷击感应电流的高频分量导致保护装置误判为短路故障。

五、项目成果与价值

1.精准定位故障根源：通过 PK-4418 采集的波形数据，明确保护误动是由雷击感应电流的高频分量触发，而非设备本体故障，避免了不必要的设备更换。

2.优化保护策略：基于实测电流波形，调整保护装置的滤波参数与触发阈值，成功解决雷雨季节保护误动问题，变电站开关设备的跳闸率下降 90%。

3.建立测试基准：为该变电站后续开关设备状态评估建立了大电流测试基准，为设备维护与改造提供数据支撑。

4.验证国产替代方案：PK-4418 在量程、精度、稳定性等方面完全满足高压变电站的测试需求，实现了进口同类型罗氏线圈的国产替代，大幅降低了测试成本。

六、应用拓展

除变电站开关设备测试外，PK-4418 还可广泛应用于以下场景：

雷电冲击试验：模拟雷击电流的波形与峰值测试，验证防雷设备的性能。

大功率工业设备测试：钢铁冶炼、电解铝等场景的大电流监测与故障诊断。

新能源领域：高功率储能系统、重型商用车电驱动系统的瞬态电流测量。

科研领域：粒子加速器、等离子体放电等极端工况下的电流监测。
