PKHV3020高压衰减棒在中压开关柜中的应用方案

一、客户背景

客户名称：某电力设备制造有限公司；

行业：电力电子（中压开关柜生产制造），专注于10-24kV中压开关柜、真空断路器等电力设备的研发、生产与检测。

测试需求：对公司生产的20kV级中压开关柜主回路合闸状态下的高压信号进行精准测量，重点检测回路中DC+AC峰值电压及AC RMS电压；需精确测量电压参数，误差控制在3%以内；需兼容客户现有示波器。

二、应用所需整套仪器

本方案所需仪器均选用适配性强、性能稳定的设备，具体参数及数量如下，确保与PKHV3020完美兼容，满足精准测试需求：

三、系统搭建

系统搭建遵循“安全优先、精准适配”原则，步骤简单可操作，确保兼容现有示波器，具体流程如下：

1. 环境准备：选择干燥、洁净的测试区域，远离易燃易爆源，设置高压警示标识，操作人员穿戴绝缘防护装备并站在绝缘垫上。

2. 接地连接：将PKHV3020的地线连接鳄鱼夹，将鳄鱼夹固定在可靠接地点，确保接地牢固，严禁连接至高压电源接地端。

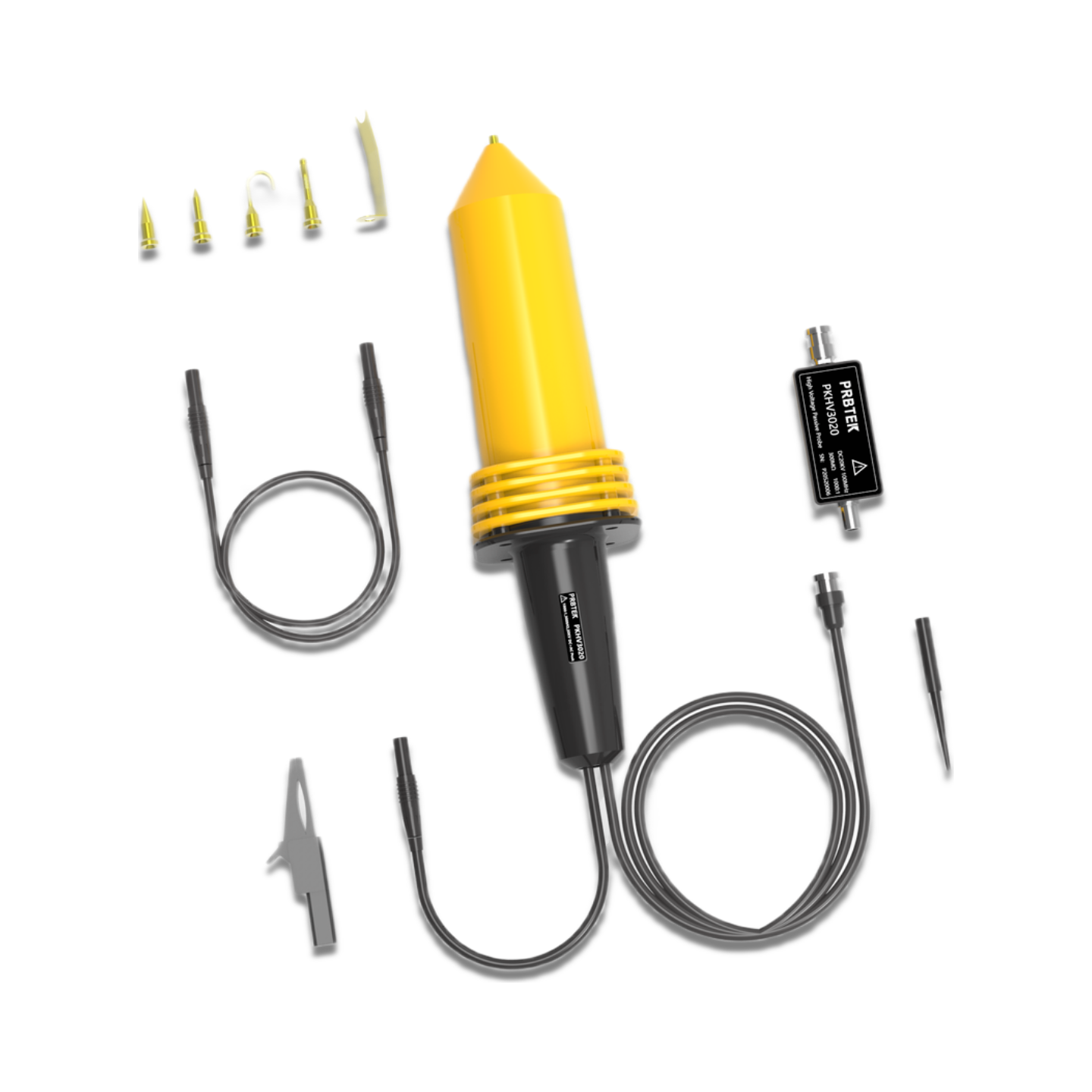

3. 主体连接：将PKHV3020的BNC头连接至配套补偿器，补偿器BNC接头连接至客户现有示波器的BNC输入端口，设置示波器输入阻抗为1MΩ，探头衰减为1000X。

4. 校准连接：将函数信号发生器与PKHV3020连接，用于测试前的增益校准及匹配电容调整，确保测量精度；确认PKHV3020与补偿器序列号S/N一一对应，避免影响精度。

5. 调试检查：关闭高压电源，检查所有连接部位无松动、衰减棒表面无磨损，确认连接线预留足够活动空间，避免拉扯损坏。

四、测试方法

1. 校准调试：首先进行增益校准，将函数信号发生器设置为7Vrms 40Hz正弦波，调整PKHV3020“DC ATTEN”增益调整孔，使示波器显示波形有效值与标准信号一致；再进行匹配电容调整，输入20Vp-p 200Hz方波，调节补偿器“LF COMP”，使波形与标准信号一致，校准后固定调节孔，严禁随意调整。

2. 正式测试：开启中压开关柜高压电源，将PKHV3020测试端连接至开关柜主回路，根据测试需求，设置示波器量程范围，捕获高压信号波形；分别测量DC+AC峰值电压及AC RMS电压，每个测试点重复测量3次，取平均值作为最终测试结果，测试过程中禁止移除接地线及触碰测试设备。

五、测试结果

本次测试针对某电力设备制造有限公司20kV级中压开关柜主回路，共测试3台样品，每台样品测试3个点位，测试结果如下：

1. 测试参数：DC+AC峰值电压标准值≤20KV CAT II/30sec，AC RMS电压标准值≤14KV CAT II/30sec，测量误差要求≤3%。

2. 实际结果：3台样品的DC+AC峰值电压测量值分别为19.5KV、19.7KV、19.6KV，平均值19.6KV，误差≤2%；AC RMS电压测量值分别为13.7KV、13.8KV、13.6KV，平均值13.7KV，误差≤2.1%。

3. 结果判定：所有测试数据均符合标准要求及客户精度需求，示波器波形清晰、稳定，PKHV3020与现有示波器兼容良好，无信号干扰、数据偏差过大等问题，测试过程安全无异常。

方案中整套仪器搭配合理，PKHV3020凭借300MΩ高输入阻抗、≤3%的测量精度及20KV高压耐受能力，有效保障测试安全与数据精准。系统搭建简单、测试方法规范，操作人员可快速上手，测试结果完全满足客户对中压开关柜高压信号精确测量的需求。
