如何让你的示波器电流探头再用“500年”?

发布:西安普科科技
浏览次数:

  本文将介绍示波器电流探头的使用方法及注意事项,纹波电流测试示波器调试方法,及预防损坏的方法。希望能对您有所帮助。

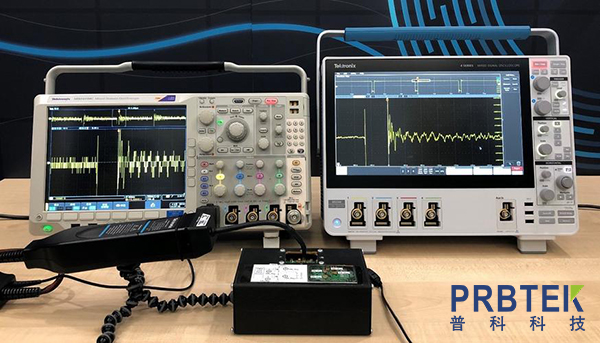

  示波器电流探头的使用方法:

  A.电容测试时使用的导线应选用横截面面积0.5mm²(AWG20)以上的导线

  B.将待测电容连接上导线时要将电容移动至基板的锡面侧,利用A和B方法测定,此外,尽可能的将导线缩短。

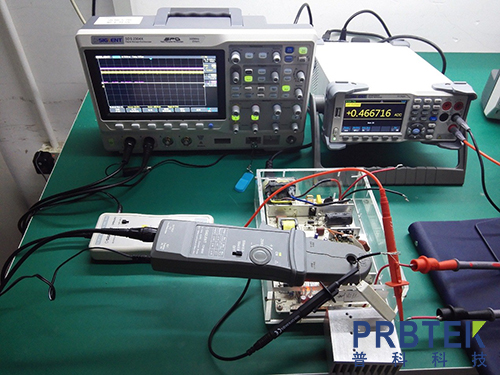

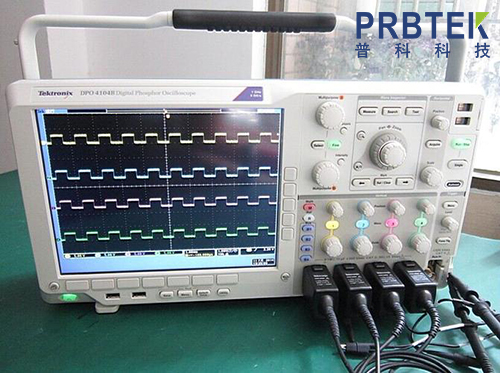

  纹波电流测试示波器调试方法:

  A. 调试

  1.将对应的测试通道探头设置为电流,选择测是耦合直流档位。

  2.将宽带选为20MHZ。

  3.调试示波器屏幕显示测量值均方根最大值峰峰值频率四个测量项目。

  B.纹波电流测试前需对电流探头进行消磁调试。




  示波器电流探头注意事项:

  通过对损坏电流探头的故障分析,发现容易损坏的探头部位大致有:

  与电流放大器连接的电路板;

  电流探头的磁环坏;

  电流探头的磁环线圈;

  电流探头的滑动夹子的外观损坏;

  电缆线断路。




  预防损坏的方法:

  电流探头损坏的原因,预防损坏的方法及使用说明,及上述五个部分损坏的原因可归纳如下:

  1.切记不要带电插拔电流探头电流放大器开电后,插拔电流探头而引起的电路板损坏。

  2.使用时避免掉地或用力过猛磁环是易碎的材料,掉地或使用时用力过猛都容易使它破损。有损伤/损坏的磁环会造成测试不准或不能再测出电流

  3.使用时避免负载过流磁环线圈比较细,过流会导致线圈烧股。

  4.使用时电流夹子要对齐。注意,并在推动夹子过程时要小心电流夹子不对齐,袭痕都会使测试不准或无法测出电流。注意,推动夹子过程要小心。

  5.使用时电缆线不要太使劲垃。扭等电缆线被太使劲拉,扭等会容易损坏。

  以上就是关于如何延长电流探头的使用寿命,如您使用中还有其他问题,欢迎登录西安普科电子科技www.prbtek.cn
