TICP025 IsoVu™光隔离电流探头：宽禁带电力电子浮动电流测量标杆

一、行业痛点：传统电流测量的固有局限

第三代半导体 SiC、GaN 器件普及后，新能源汽车 OBC、车载逆变器、光伏储能、工业高压变频器等设备开关速度突破百 V/ns，半桥、全桥拓扑高压浮动侧电流精准测量成为行业难题。

传统测量方案存在三大致命缺陷：

1.钳形电流探头带宽不足：高频段响应差，无法还原纳秒级开关电流尖峰、振铃，开关损耗测算严重失真；

2.普通高压差分探头无完全隔离：探头前端与示波器大地存在电气耦合，高频共模电压下 CMRR 快速衰减，1MHz 后噪声激增，地环路带来波形畸变；

3.分流电阻直测存在安全风险：高压浮动电位直接连通示波器大地，极易击穿仪器、引发触电，微弱差分电流信号被共模噪声完全淹没。

针对浮动分流器（CVR）高精度电流测试场景，泰克 IsoVu™ TICP025 光隔离电流探头以光纤光电隔离架构重构测量链路，解决高压、高频、弱电流、浮动电位下的测量瓶颈，成为 250MHz 带宽档位的通用型隔离电流测试主力。

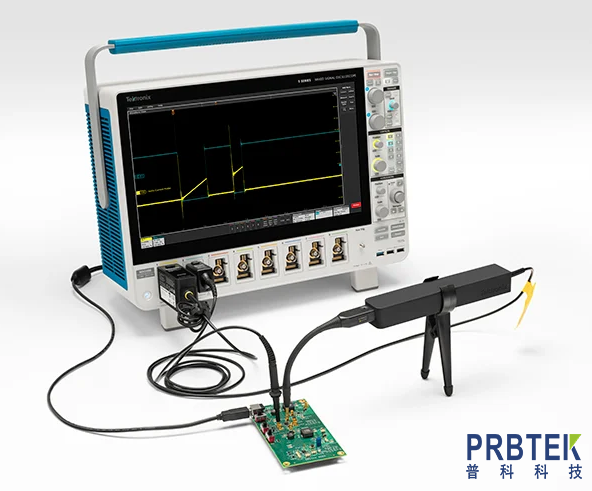

IsoVu光隔离探头工作原理图

二、TICP025 核心技术原理：全光电隔离无电气耦合

TICP025 属于 IsoVu Gen2 第二代光纤隔离分流式电流探头，核心采用电 - 光 - 电模拟调制传输 + 光纤无源供电架构，彻底断开被测器件与示波器大地的电气通路：

1.前端信号采集：探头 50Ω 低噪声输入适配各类精密分流电阻、CVR 取样电阻，将电流转换为差分电压信号；

2.电光调制隔离：前端模块将电信号调制为激光信号，通过光纤传输，光纤同时为探头前端供电，无需外部电池；

3.后端光电解调：示波器侧接收光信号还原原始差分电压，无任何金属导体跨隔离屏障，从物理层面消除地环路、寄生耦合电容与电磁干扰拾取；

4.泰克 VPI 智能接口：直连 4/5/6 系列 MSO 示波器，自动识别衰减档位、带宽补偿、噪声校准，软件一键读取电流波形与损耗参数。

整套链路不存在接地回路，探头前端可悬浮在最高 1.8kV 共模电位上工作，瞬态耐压最高 5kVpk，满足工业、车载高压安全规范。

三、TICP025 关键性能参数解析

1. 带宽与频率响应

标称带宽：250MHz DC 耦合，覆盖绝大多数中小功率 SiC/GaN 变换器、双向 DC-DC、车载电源测试需求；

对比同系列 TICP050（500MHz）、TICP100（1GHz），TICP025 性价比突出，适配 200kHz 以内开关频率主流功率设备研发。

2. 隔离与共模抑制（核心优势）

最大持续共模电压：1.8kV（污染度 1），CAT II 1000V 安全评级；

CMRR 共模抑制比：直流 140dB，1MHz 时 90dB，在高压浮动母线叠加大幅共模干扰时，依然清晰提取毫伏级分流差分信号；

完全电气隔离：光纤隔断高低压回路，无泄漏电流流向示波器，杜绝仪器烧毁、人身触电风险。

3. 低噪声与多量程适配

固有噪声：＜4.7nV/√Hz，全带宽总噪声仅 150μVrms，微小漏电流、轻载电流测量无噪声底噪干扰；

三档衰减端头可选：1×（±0.5V 差分）、10×（±5V）、100×（±50V），搭配不同阻值分流器，可覆盖 μA 级微弱控制电流至百安培主功率回路电流测量；

50Ω 低阻输入，匹配宽带分流器，保证上升沿信号完整性，无高频振铃、边沿钝化问题。

4. 配套与兼容性

光纤线缆标配 2m，可选 10m 延长光纤，适配大型功率台架、密闭高低温箱测试；

仅适配泰克 VPI 接口 4/5/6 系列 MSO 混合信号示波器，自动增益校准、探头参数存储、自动化测试编程支持。

四、相比传统方案的差异化优势

1. 对比普通罗氏 / 钳形电流探头

带宽更高：250MHz 覆盖高频开关瞬态，罗氏线圈普遍不足 100MHz，无法捕捉 SiC 快速电流尖峰；

测量精度更高：基于分流电阻直测，无线圈积分误差，开关损耗、导通损耗测算误差大幅降低；

弱电流测量能力更强：极低噪声，轻载、待机微小电流可稳定观测。

2. 对比传统高压差分探头

真正全隔离：差分探头仅差分放大抑制共模，仍存在接地耦合；TICP025 光纤物理隔离，无任何电气通路；

高频 CMRR 衰减极小：普通差分探头 100MHz 后 CMRR 跌至 60dB 以下，波形被共模噪声淹没，TICP025 在全带宽保持高抑制能力；

无地环路干扰：多通道同步测试上下桥电流、母线电压时，不会出现通道串扰、波形震荡偏移。

五、TICP025 主流应用场景

1. 第三代半导体器件双脉冲测试

SiC MOSFET、GaN HEMT、IGBT 高压侧漏极电流精准测量，搭配分流 CVR 获取开通 / 关断电流波形，精准计算开关损耗、反向恢复电流、振铃电流，是功率器件可靠性验证标配工具。

2. 新能源车载电源研发

车载 OBC、主驱逆变器、48V/800V 双向 DC-DC 半桥上管浮动电流测试，800V 高压母线浮动电位下安全测量，解析快充、放电工况动态电流波形。

3. 光伏储能变流器 PCS

组串逆变器、储能双向变换器三相桥臂上管电流监测，分析谐波电流、环流、轻载漏电流，优化 EMC 滤波与控制算法。

4. 工业高压电源与 UPS

大功率开关电源、变频器、伺服驱动器浮动支路电流调试，排查共模 EMI、动态均流不均、器件发热过流隐患。

5. 电源并联均流测试

多路功率模块并联输出动态分流测量，多支 TICP025 同步采集各支路电流，精准分析瞬态均流误差，优化并联拓扑与均流控制。

六、工程实测价值与选型建议

1. 实测价值

1.提升测量可信度：消除共模噪声、地环路失真，工程师可直接依据波形量化损耗、电流尖峰，减少反复调试补偿、屏蔽的工作量；

2.保障高压测试安全：光纤隔离隔绝危险高压，无需额外绝缘改造测试台；

3.拓宽测量边界：同时支持大功率主回路与微弱控制回路电流，一台探头覆盖多档位测试需求；

4.缩短研发周期：精准还原高速开关瞬态，快速定位振铃、过流、损耗超标等设计缺陷。

2. 选型适配建议

优先选 TICP025：开关频率 200kHz 以内、带宽需求≤250MHz、预算适中的中小功率电源、车载电源、实验室器件验证；

升级 TICP050：500MHz 带宽，高频 GaN 快充、高频工业电源；

顶配 TICP100：1GHz 带宽，高速功率器件、射频电源、超高开关速度拓扑研发。

七、总结

在宽禁带半导体与高压电力电子全面普及的当下，浮动分流式电流测量早已绕不开隔离、高 CMRR、低噪声、宽带宽四大硬性指标。TICP025 IsoVu™光隔离电流探头凭借成熟第二代光纤光电隔离技术，以 250MHz 黄金带宽档位平衡性能与成本，彻底解决传统探头在高压浮动电流测试中的失真、噪声、安全三大痛点。

无论是高校电力电子实验室器件表征，还是企业新能源、工业电源量产研发，TICP025 都能提供干净、精准、安全的动态电流波形，成为高压浮动侧分流电流测量的标准化解决方案，为功率拓扑优化、损耗仿真、EMC 整改提供可靠的数据支撑。
