示波器使用同轴线直接测量信号和使用探头测那个更加准确

核心结论：高频、高速信号，同轴线直测通常更准;低频普通信号，合格探头足够准，且使用更方便，二者不是绝对谁更好，看信号频率、阻抗匹配。

1、两种方式原理

① 探头测量(最常用，10X 无源探头)

探头结构：探针 + RC 补偿网络 + 长屏蔽电缆，示波器输入一般 1MΩ//~16pF。

10X 探头：输入阻抗≈10MΩ，输入电容很小(~10‑15pF)，衰减 10 倍。

✅优点：

高输入阻抗，对被测电路负载小，不会轻易拉低被测点电压;

接地弹簧、探针方便电路板上测点，操作灵活;

❌缺点：

探头线缆、地线会引入寄生电感电容;高频 / 快沿信号，长地线会产生振铃、过冲;

带宽有限，超过探头标称带宽后幅度、相位失真快速变大;

必须做补偿校准，补偿不准直接波形失真。

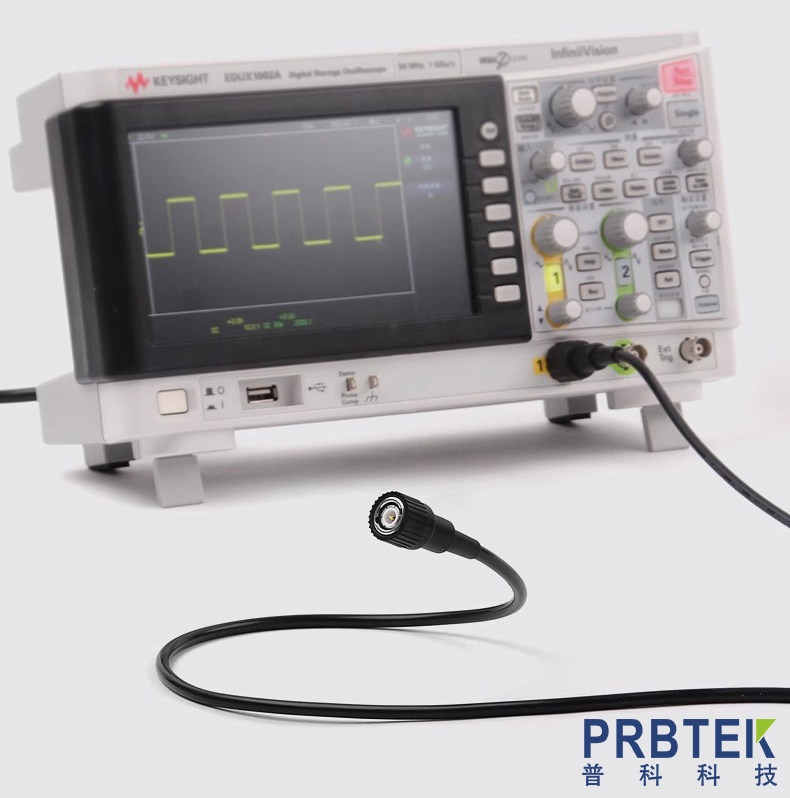

② 同轴线直接接示波器 BNC 测量

用 50Ω 同轴电缆，一端 BNC 插示波器，另一端剥线直接焊 / 搭在被测信号。

注意：示波器要切换 50Ω 输入阻抗，不能用 1MΩ!

✅优点：

50Ω 系统阻抗匹配，同轴电缆屏蔽极好，高频、高速脉冲、射频信号波形保真度远高于普通无源探头;边沿、幅度更真实;

没有探头的补偿网络，无补偿误差。

❌缺点(非常关键)：

输入阻抗只有 50Ω，负载很重!

被测电路输出阻抗如果不是 50Ω，会直接分压，电压幅度被拉低，低频测量误差巨大。

举例：一个 3.3V CMOS 输出，直接接 50Ω，信号会被拉垮，电压完全不对。

使用麻烦，需要焊接，不方便测板上零散测点;

直流可以测，但高阻电路不能直接这么干。

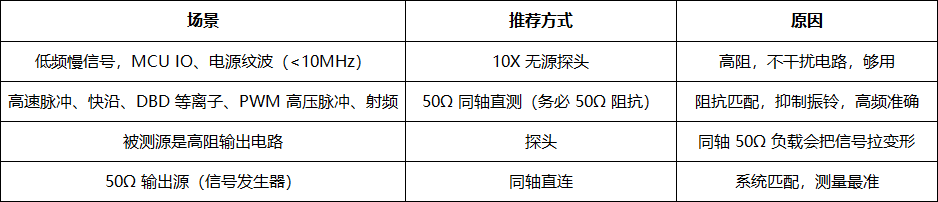

2、什么时候选哪种

3、很多人踩的坑

同轴接示波器，但示波器仍然开 1MΩ 模式：此时 50 欧电缆变成普通长线，寄生严重，比探头还烂，波形乱跳、振铃严重。

直测同轴：示波器输入阻抗必须切 50Ω。

用同轴直接测高阻电路，看到幅度变小，以为示波器坏了。不是测不准，是50Ω 负载把被测电路给拉负载了。探头测量快沿信号，用长鳄鱼夹地线：长地线电感会造成严重振铃，不是探头本身不准，是接地方式错，换成探头短接地弹簧即可改善。

4、简单总结一句话

被测源本身是 50Ω 输出，高频高速：同轴直测 > 探头，更准。

被测电路是高阻(普通电路板 IO，传感器)：10X 探头 > 同轴直测，同轴会负载失真。

如果你测脉冲功率、DBD 等离子这类高压快沿，还会遇到电压幅度问题：普通 50Ω 同轴不能承受高压，此时需要高压探头。
