电流导线距罗氏线圈距离不一样会导致测量偏差吗

一、结论

电流导线与柔性罗氏线圈距离不一致，一定会带来测量偏差，距离差异越大、导线偏心越严重，误差越明显。

二、原理说明

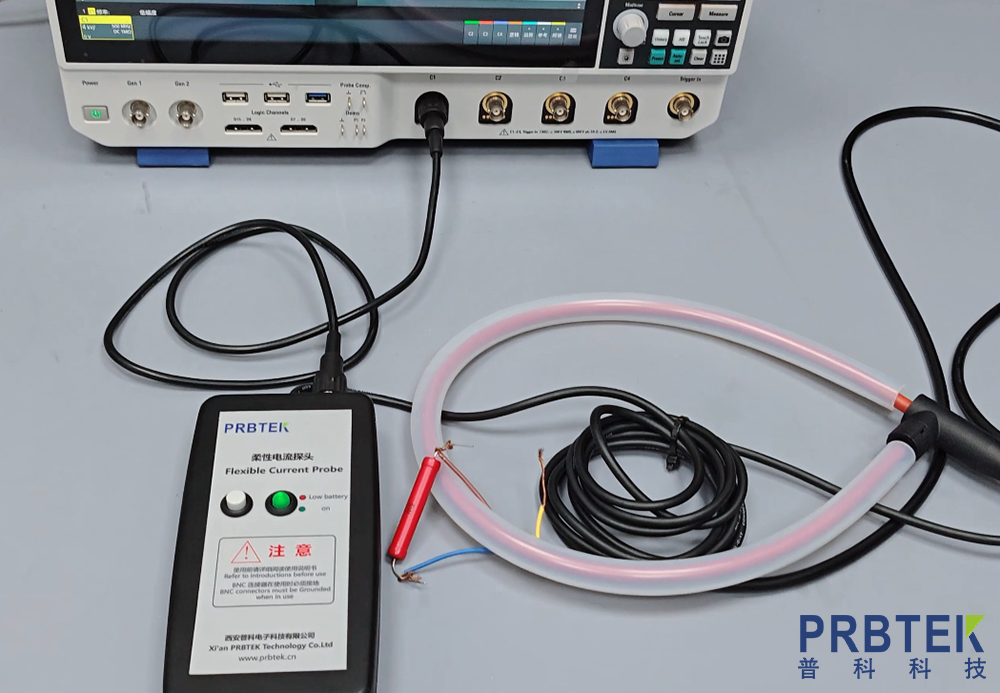

罗氏线圈依靠安培环路定理，理想条件要求被测电流导体严格处于线圈几何中心、磁场均匀环绕：

1.磁场强度和距离成反比  导线贴内壁时局部磁场远大于居中状态；导线偏一边，线圈各分段截取的磁通量不均衡，积分输出电压失真。

2.柔性线圈本身骨架软、成型一致性不如硬质罗氏线圈，对偏心更敏感。

三、不同场景误差表现

1.单根载流导线导线偏离中心、贴紧线圈内侧：测量值偏大；离线圈内壁很远、悬浮在中间空隙：数值偏小。

2.多根导线同穿一只柔性线圈几根导线远近各不相同，各自产生的磁场叠加失衡，误差会叠加放大。

3.大电流、大外径柔性线圈线圈内径越大，导线偏心带来的相对误差百分比越高。

四、额外叠加干扰

1.相邻外部载流线缆（动力线、地线）距离不等，杂散磁场耦合不均，进一步加大偏差；

2.导线贴近金属柜体、铜排时，涡流屏蔽效应随距离变化，二次引入误差。

五、减小距离偏差误差的实用办法

1.尽量把被测导线固定在柔性线圈正中心，用绝缘扎带居中定位；

2.多根同回路导线要并拢捆扎，整体居中穿过线圈；

3.条件允许选用带偏心补偿校准的高精度罗氏线圈；

4.远离其他大电流母线，拉开干扰线缆距离；

5.高精度计量场景优先硬质闭环罗氏线圈，抗偏心能力远优于柔性款；

6.安装后可做比对校准：用标准源通入额定电流，对比不同偏心位置读数差异。

补充

小电流工况下相对误差占比更高；大电流时磁场饱和影响变弱，但偏心带来的比例误差依然稳定存在。
