泰克P5200A高压差分探头普科全系列替代选型方案及应用解析

泰克 P5200A 作为电力电子、工业变频领域经典的 50MHz 高压差分探头，长期被广泛用于开关电源、变频器、伺服驱动器等设备的浮地电压测试。面对进口设备货期长、维保成本高、采购预算受限等问题，国产普科（PRBTEK）依托完整的高压差分探头产品线，可根据带宽、耐压、衰减比、使用场景提供多型号精准替代方案。本文梳理出适配 P5200A 不同使用需求的对应机型，并详解参数、场景、优势与实操要点。

一、泰克 P5200A 核心参数与使用需求拆解

在选型替代前，先明确泰克 P5200A 的核心性能指标，以此作为对标基准：

1.基础性能：带宽 DC-50MHz，上升时间 7ns；双档位 50X/500X，测量精度 ±2%。

2.电压量程：50X 档位最大差分电压 ±130Vpk，500X 档位 ±1300Vpk；最大共模电压 ±1300V。

3.电气与安规：差分输入阻抗 10MΩ||2pF，安规等级 CAT II 1000V、CAT III 600V。

4.通用配置：USB 外置供电、标准 BNC 输出，适配市面所有 1MΩ 输入阻抗示波器，搭载过载声光报警、零点校准功能，主打中低压大功率电路浮地差分测量。

结合行业应用，使用 P5200A 的场景主要分为三类：常规 50MHz 带宽工频 / 低频功率电路测试、小幅提升带宽至 100MHz 的高频功率器件测试、追求更高耐压 / 更高带宽的进阶研发测试。下文将结合普科现有型号，分场景匹配替代机型。

二、普科对应替代型号分类详解

结合普科 PKDV5001、PKDV5003、PKDV5005、PKDV508E 四大系列官方参数，按照原位平替、性能升级、高压拓展、超高带宽四个维度划分替代方案，所有型号均为在售主力机型，硬件接口、供电方式、操作逻辑与 P5200A 高度兼容。

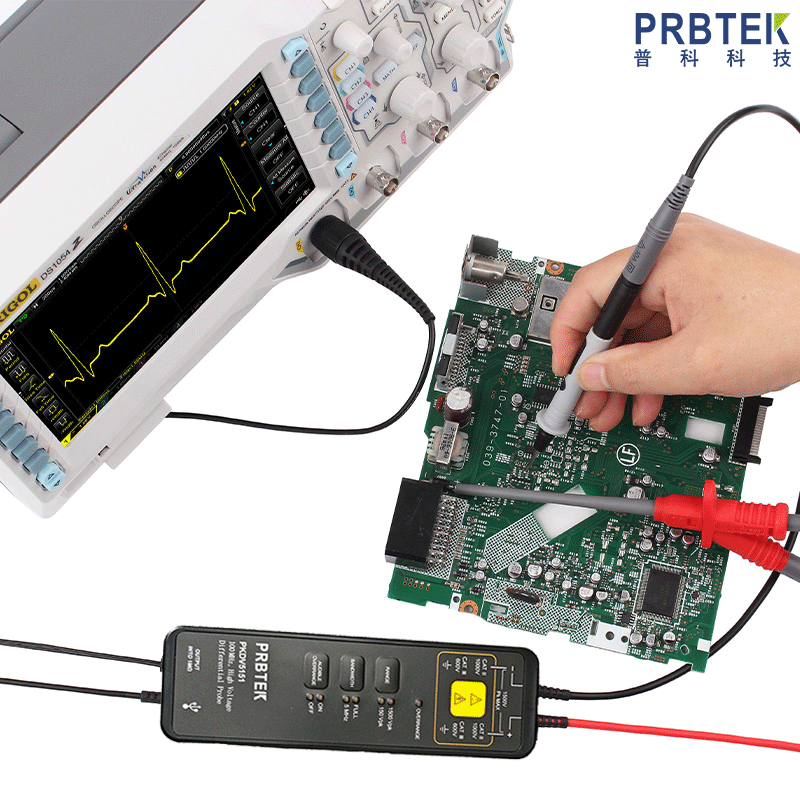

（一）原位 1:1 平替首选：PKDV5151（50X/500X 档位，完美对标量程）

该型号隶属于普科 PKDV5001 系列，是最贴合泰克 P5200A 原始参数的主力替代机型，适合不想修改示波器设置、直接替换工位的场景。

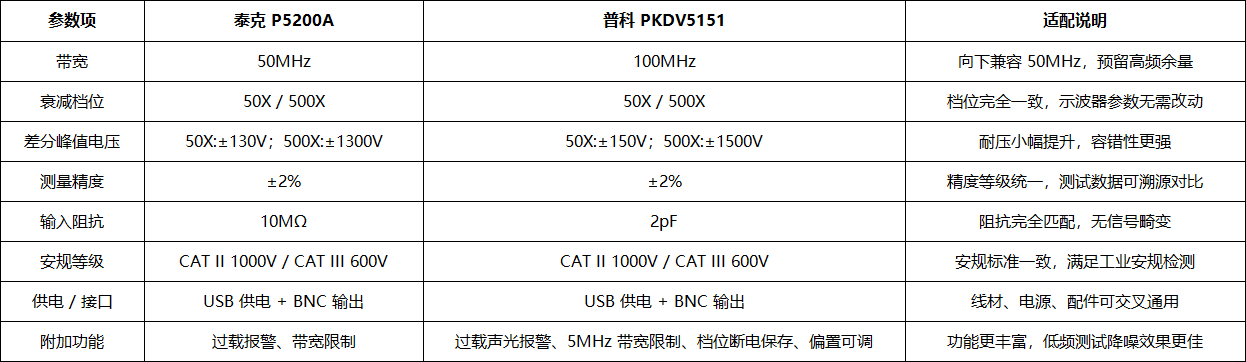

1. 核心参数对标

2. 核心优势与适用场景

PKDV5151 在保留 P5200A 全部使用逻辑的基础上，将带宽升级至 100MHz，既可以完全替代原有 50MHz 测试工况，又能应对 SiC、GaN 等新型高频功率器件测试，做到 “一台两用”。其 DC 共模抑制比＞80dB，在变频器多并联、工业电网强干扰环境下，波形纯净度优于进口机型。

适配场景：开关电源研发、三相变频器逆变桥测试、变频家电电控板检测、实验室常规电力电子实验，是产线、研发工位批量替换 P5200A 的首选机型。

3. 售后与耐用性

探头主体质保 3 年，附件质保 1 年，远超进口机型维保周期；机身采用电子轻触按键，寿命更长，适合工厂高强度轮班使用，标配全套测试勾、鳄鱼夹、延长线，开箱即可使用。

（二）中低压小量程替代：PKDV508E（800Vpk，窄量程高性价比）

若你的使用场景长期测量电压低于 800Vpk，无需 1300V 以上高压量程，可选择普科 PKDV508E，主打高性价比，适合低压功率电路、小家电控制板等轻量化测试场景。

1.核心参数：带宽 100MHz，衰减档位 10X/100X，最大差分电压 ±80V（10X）、±800V（100X），精度 ±2%，安规 CAT II 600V、CAT III 450V。

2.适配场景：小功率 DC-DC 模块、小型适配器、低压驱动板等中低压浮地测量。

3.选型提示：该机型档位为 10X/100X，无法直接沿用 P5200A 50X/500X 的示波器设置，更换后需同步修改示波器衰减参数，仅推荐低压专属工位使用，不建议全工位统一替换。

（三）高压量程拓展替代：PKDV5351 / PKDV5701（3500V~7000V 超高压）

若原有 P5200A 的 1300V 量程已无法满足测试需求，需要拓展高压测量能力，可选择同系列高压版本，接口、操作逻辑与 P5200A 一致，属于升级型替代。

PKDV5351：100MHz 带宽，档位 100X/1000X，最大差分电压 ±350V（100X）、±3500V（1000X），安规 CAT II 1000V、CAT III 600V，适配大功率工业变频器、光伏逆变器高压母线测试。

PKDV5701：100MHz 带宽，档位 100X/1000X，最大差分电压 ±700V（100X）、±7000V（1000X），最高支持 CAT I 2300V 安规，面向高压工控、储能变流器等超高电压场景。

选型提示：两款为高压专用探头，衰减档位与 P5200A 不同，需重新设置示波器参数，适合有高压升级需求的用户。

（四）超高带宽进阶替代：PKDV5003 系列、PKDV5005 系列（350MHz~500MHz）

针对高频开关电源、高速功率器件、射频类功率电路等超高带宽测试场景，普科提供 350MHz、500MHz 旗舰系列，适合高端研发实验室，属于性能越级替代。

PKDV5003 系列（350MHz）

PKDV5403：50X/500X 档位，最大差分电压 ±400V/±4000V，和 P5200A 主流档位一致，带宽大幅提升，是高频高压电路的优选。

PKDV5163：20X/200X 档位，1600Vpk 量程，适合中压高频信号精细观测。

PKDV5005 系列（500MHz）全系带宽 500MHz，上升时间低至 700ps，包含 PKDV5165（1600Vpk，50X/500X）、PKDV5405（4000Vpk）等型号，专为第三代半导体、高频谐振变换器等前沿领域设计。

通用特性：全系保留 5MHz 带宽限制、偏置可调、过载报警等功能，USB 供电 + BNC 标准接口，延续 P5200A 的操作习惯，仅需根据档位调整示波器参数。

三、分场景精准选型指南（对应原 P5200A 使用工况）

结合实际测试需求，整理出清晰的选型逻辑，帮助快速锁定型号：

场景一：常规替换，要求零改动、无缝上机原有设备带宽需求 50MHz、电压≤1300Vpk，不想修改示波器参数、沿用原有测试文件。✅ 推荐型号：PKDV5151理由：50X/500X 档位完全一致，耐压、安规、阻抗全面对标，带宽升级至 100MHz，兼顾当下与未来测试需求，是替代 P5200A 的通用主力款。

场景二：低压工位，长期测量电压≤800Vpk，追求低成本仅测试小功率电源、低压控制板，无高压、高频需求。✅ 推荐型号：PKDV508E理由：量程匹配低压场景，性价比高，100MHz 带宽满足常规测试，适合批量搭建低压实验台。

场景三：原有量程不足，需要测量 1300V 以上高压测试大功率变频器、光伏逆变器、储能设备，电压峰值超过 1300V。✅ 推荐型号：PKDV5351（3500Vpk）、PKDV5701（7000Vpk）理由：同架构设计，操作、供电、接口不变，仅提升耐压等级，实现高压场景升级替代。

场景四：高端研发，测试高频功率器件（SiC/GaN）需捕捉纳秒级开关尖峰、高频震荡波形，对带宽要求极高。✅ 推荐型号：PKDV5403（350MHz，50X/500X）、PKDV5165（500MHz，50X/500X）理由：档位与 P5200A 一致，带宽跨越式提升，兼顾量程与高频性能，适配前沿半导体研发。

四、普科替代机型通用使用要点

普科全系高压差分探头的操作逻辑、安全规范与泰克 P5200A 高度统一，原有操作人员无需重新培训，重点注意以下实操细节：

1.连接与供电：均采用 Type-C 转 USB 适配器 5V/2A 供电，BNC 输出接 1MΩ 输入阻抗示波器，和 P5200A 连接方式完全相同；若示波器切换为 50Ω 阻抗，会额外产生衰减，需提前修正参数。

2.降噪优化：全系标配5MHz 带宽限制功能，在工频电源、变频器低频测试时，开启该功能可滤除空间电磁干扰，效果优于传统探头。

3.零点与偏置校准：长期使用或温差较大时，可按照手册步骤进入调试模式校准偏置，操作按键逻辑简单，和 P5200A 调零思路一致。

4.安全规范：严格遵循安规等级，禁止超量程测量；测量前务必关闭被测电路电源，输入线建议双绞处理，降低 EMI 干扰，这一点与进口探头安全要求完全同步。

5.配件通用：PKDV5151 等主力机型的测试勾、鳄鱼夹、输入延长线等配件，可与泰克 P5200A 交叉使用，降低配件更换成本。

五、国产替代综合价值总结

泰克 P5200A 作为经典进口探头，性能稳定但存在采购周期长、价格高昂、境外维保响应慢等痛点。普科依托本土化研发、生产、服务体系，基于完整的产品线实现全工况覆盖替代：

1.兼容性拉满：主力替代型号 PKDV5151 做到档位、阻抗、安规、接口全方位对标，实现 “拔下旧探头，插上新探头，直接开机测试”，零学习成本。

2.性能小幅升级：主流型号带宽提升至 100MHz，共模抑制比、耐压能力优于原机型，适配当下高频电力电子产品的测试趋势。

3.成本与服务优势：采购价格远低于进口机型，西安本地工厂现货交付，全国技术网点快速响应；探头主体最长质保 3 年，大幅降低后期运维成本。

4.选型灵活：从低压 800V 到高压 7000V，从 100MHz 常规带宽到 500MHz 超高带宽，多型号分层布局，可精准匹配不同工位、不同预算的替换需求。

在当前仪器国产化的大趋势下，针对泰克 P5200A 的替换需求，可根据电压量程、带宽需求、成本预算灵活选择普科对应机型。其中PKDV5151作为综合适配性最强的型号，是绝大多数用户原位替换的最优解；高压、高频、低压等细分场景，则可对应选择 PKDV5351、PKDV5403、PKDV508E 等专用机型，真正实现 “平替不降性能，升级贴合需求”。
