保护地、信号地接在共模电感前还是后？EMC工程最优接法详解

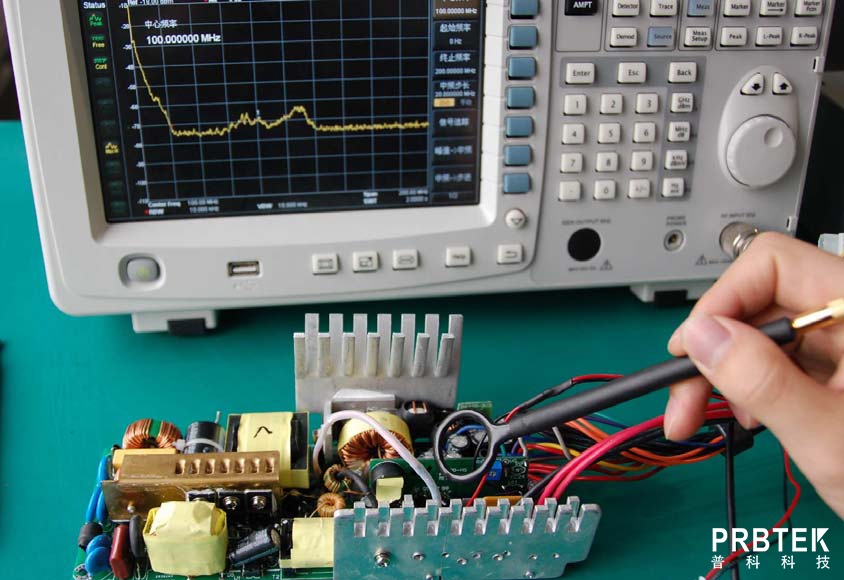

在开关电源、工业控制、车载电子、嵌入式设备的EMC滤波设计中，共模电感前后的接地位置选择是决定设备抗干扰能力、安规合规性、整机EMI测试通过率的核心细节。很多工程师面临同一个疑问：保护地（PE）和信号地（GND）到底应该接在共模电感前面，还是后面？

看似简单的接地位置差异，会直接影响共模滤波效果、浪涌泄放能力、地环路噪声、小信号采样精度，甚至导致产品EMC测试不过、整机干扰大、误触发、漏电安规不达标等问题。本文结合底层原理、优劣对比、工程误区、标准拓扑，全方位讲解共模电感前后接地的设计逻辑，给出行业通用的最优设计方案。

一、先厘清核心概念：共模电感前后地的属性差异

在电源输入EMI滤波电路中，共模电感是强弱干扰的分割界限，其前后两侧的地环境完全不同，这也是接地位置不能随意选择的根本原因。

1. 共模电感前级（电网输入侧）

属于“脏地、强干扰区域”，直接对接市电电网，包含大量电网共模干扰、浪涌脉冲、工频杂波、高频噪声，干扰能量强、频谱宽，是整机干扰的源头。

2. 共模电感后级（负载电路侧）

属于“净地、敏感电路区域”，经过共模电感滤波抑制后，大部分外部共模干扰被阻隔，后侧连接主控、采样、通讯、传感器等弱电敏感电路，对地噪声要求极高。

3. 保护地PE与信号地GND的核心区别

保护地（机壳地、安全地）核心作用是安全防护、静电泄放、浪涌回流，优先保障设备和人身安全；信号地（工作地）是所有弱电信号的参考基准，核心需求是低噪声、高稳定、无干扰。二者功能不同，接地位置不能混为一谈。

二、保护地（PE）：接共模电感前还是后？

工程结论非常明确：保护地必须接在共模电感前端（输入侧），严禁接在后级，这是安规和EMC设计的硬性准则。

1. PE接共模电感前端的核心优势

首先是满足安规安全要求。设备机壳、散热片、金属外壳等金属结构全部接入前端保护地，当设备出现漏电、高压击穿、静电堆积时，能量可通过前端地直接快速泄放到大地，避免外壳带电、人身触电风险，符合各类电子产品安规认证标准。

其次是最大化EMC抗干扰效果。电网侧的雷击浪涌、静电干扰、高频共模噪声，可在进入共模电感和后端电路前，通过PE地快速泄放，从源头削减干扰能量，避免强干扰侵入整机电路。

最后是避免地电位抬升。若PE置于后端，浪涌和漏电能量会堆积在后端地，造成信号地电位异常抬升，引发采样偏移、通讯异常、芯片误复位等问题。

2. PE接后端的致命缺陷

很多新手设计容易踩坑，将保护地接在共模电感后侧，会引发两大严重问题。第一是共模电感彻底失效，外部干扰经过共模电感后，通过PE地形成回流环路，干扰被闭环抵消，滤波功能完全丧失，整机共模噪声飙升。第二是安全风险激增，漏电、浪涌能量无法快速泄放，全部积压在后端电路，极易烧毁元器件、引发设备故障甚至安全事故。

三、信号地（GND）：接共模电感前还是后？

与保护地相反，信号工作地建议接在共模电感后端（负载侧），这是保障弱电电路稳定的关键设计。

1. 信号地接后端的优势

共模电感会阻隔电网侧的高频共模干扰，后端地经过滤波净化，噪声极低，能够为主控芯片、AD采样、串口通讯、传感器信号提供稳定干净的参考电位。有效杜绝因地噪声过大导致的信号抖动、数据漂移、通讯丢包、设备误动作等常见问题，大幅提升设备运行稳定性。

2. 信号地接前端的弊端

若将信号地直接接在共模电感前端，相当于直接把弱电敏感电路接入电网强干扰环境，工频杂波、高频纹波、浪涌干扰会直接耦合到信号回路，导致设备抗干扰能力极差，复杂工况下极易出现工作异常，也是产品EMC测试失败的高频原因。

四、行业标准最优接地拓扑

结合安规要求、EMC设计原理和千万级量产产品验证，目前行业通用的标准接地方案为前后分级、两地分离、单点耦合，具体拓扑如下：

1. 共模电感前端（输入侧）：仅接入保护地PE，机壳、金属结构、散热片就近接地，专注安全泄放、阻隔外部干扰；

2. 共模电感后端（输出侧）：布设整机信号地、功率工作地，为所有电路提供干净的参考地；

3. 前后地隔离耦合：前端PE与后端GND通过Y电容单点连接，既抑制共模干扰，又避免形成地环路，杜绝环流噪声。

这套拓扑完美兼顾安全合规、干扰泄放、信号稳定、EMC达标四大核心需求，适用于工业控制、智能家居、新能源电源、车载设备、仪器仪表等绝大多数直流供电产品。

五、工程常见接地误区汇总

误区1：PE、GND不分层，全部接在共模电感前端

后果：信号地直接引入电网噪声，小信号干扰严重，设备工作不稳定，EMC余量不足。

误区2：PE接在共模电感后端

后果：共模滤波失效，浪涌无法泄放，存在安全隐患，EMC测试极易超标。

误区3：前后地多点连接、形成地环路

后果：产生环路环流噪声，低频干扰加剧，电源纹波增大，长期运行易出现随机故障。

六、全文核心总结

1. 保护地PE：必须接共模电感前端，优先保障安全泄放和源头滤波，严禁后置；

2.信号地GND：最优接共模电感后端，获取低噪声参考地，保障弱电信号稳定；

3. 核心设计逻辑：脏地前置泄干扰，净地后置保信号，两地隔离防环路；

4. 分级接地是解决电源干扰、提升EMC性能、规避安规风险的最简、最高效方案，完全适配量产产品设计标准。
