电源入口电流峰峰值小于平均值的深度原理与测试误区分析

在开关电源、嵌入式设备、直流供电系统的示波器测试场景中，普遍存在一个典型现象：电源入口电流的峰峰值远小于电流平均值。初看不符合正弦交流电路的认知，容易被误判为测试异常、探头设置错误或数据失效。但在直流偏置的开关电流波形中，该现象是完全正常、具备固定物理规律的电气特征。本文从波形本质、参数定义、测试设置、常见误区、正反案例及工程判据全方位展开分析，透彻解释该现象成因，并给出标准化测试规范。

一、交流与直流电路的核心认知差异

绝大多数工程师的固有认知来源于标准正弦波交流电：正弦波无直流偏置，波形上下对称，平均值为0，峰峰值代表全部电流变化范围。因此容易形成“峰峰值应该很大”的固有印象。

但设备电源入口电流并非交流正弦波，而是直流基底叠加高频纹波的单向脉动波形，具备两个核心特征：

1. 全程电流恒大于0，不存在负半周，电流始终单向流动；

2. 绝大部分电流为稳定直流分量，仅小部分为开关波动、高频纹波、负载瞬变噪声。

这就从根本上导致：平均值描述直流基底大小，峰峰值描述纹波波动幅度，两者量级完全不同，峰峰值小于平均值成为常态。

二、两大关键参数的物理本质与数学区别

1. 电流平均值（Iavg）

示波器平均值为周期内积分均值，代表电路的稳态直流工作电流。

它包含了负载持续工作的基础电流，是设备功耗、带载能力、稳态功耗的核心依据。只要设备正常上电工作，平均值一定是一个稳定、可观的正数。

2. 电流峰峰值（Ipp）

峰峰值=波形最大值−波形最小值，它只表征波动量，不包含直流基底。

在电源入口处，电流只会在“平均电流上下小幅波动”，不会出现正负翻转。例如稳态电流1A，纹波上下波动±50mA，则最大值1.05A、最小值0.95A，峰峰值仅为100mA。

此时直观出现：Ipp(0.1A) ≪ Iavg(1A)。

三、电源入口电流波形的真实构成

实际直流供电电流波形公式可总结为：

总电流 = 直流稳态分量 + 高频开关纹波 + 负载动态毛刺 + 线路噪声

其中：

直流稳态分量：占比90%以上，决定平均值大小；

纹波与噪声：占比极低，仅造成电流小幅上下抖动，决定峰峰值大小。

这是开关电源供电系统的固有特性：直流供电追求稳定，本身就设计为纹波极小、稳态电流平稳，因此峰峰值必然远小于平均值。

四、造成该现象的关键测试因素

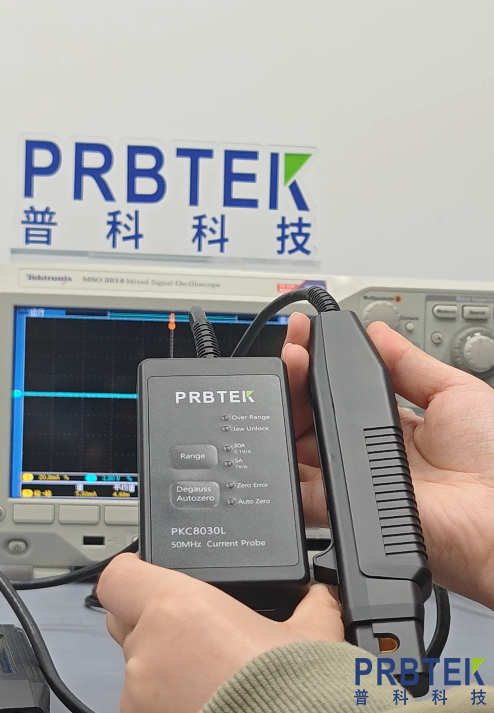

1. 电流探头AC/DC耦合模式的影响

这是测试中最核心的人为影响因素。

DC耦合模式：同时采集直流电流+交流纹波，波形基底正确，平均值、峰峰值均为真实值；

AC耦合模式：示波器硬件滤除直流分量，只保留交流波动。此时波形以0为中心上下跳动，峰峰值仅反映纯纹波，数值更小，与平均值的差距会进一步拉大。

很多测试人员默认使用AC耦合，会进一步加剧“峰峰值远小于平均值”的视觉和数据差异。

2. 示波器带宽限制与滤波设置

若开启示波器带宽限制、高频滤波、平均采样模式，会滤除高频毛刺和尖峰，让电流波形更加平滑，峰峰值进一步缩小，而平均值几乎不受影响。这也是实测中峰峰值普遍偏小的重要原因。

3. 采样周期与统计算法差异

示波器平均值为长时间统计均值，收敛稳定；峰峰值为瞬时最大最小差值，仅捕捉局部波动。稳态负载下，波动范围极小，因此峰峰值数值始终偏低。

五、对比认知：什么时候峰峰值会大于平均值？

为方便理解，可通过两种极端工况对比，清晰区分正常与异常状态：

1. 常规稳态负载

设备稳定运行，负载恒定，电流平稳、纹波小。Iavg大、Ipp小，Ipp < Iavg，属于标准正常现象。

2. 轻载、间歇工作、脉冲负载

设备间歇性启停、瞬间脉冲工作，电流波形断续、波动极大。可能出现电流瞬间接近0、峰值电流极高，此时峰峰值会接近甚至大于平均值，属于负载特性导致的正常变化。

3. 异常故障工况

电源环路震荡、输出不稳定、负载短路异常，会出现电流剧烈抖动，峰峰值异常偏大，此时才是真正的测试异常。

六、工程常见测试误区与避坑指南

误区1：认为峰峰值一定大于平均值

纠正：该规律仅适用于无直流偏置的交流波形。带直流偏置的单向电流波形，完全不适用此逻辑。

误区2：峰峰值小=测试数据错误

纠正：电源设计的核心目标就是压低纹波、减小电流波动，峰峰值小恰恰说明电源稳定性好、滤波效果优异。

误区3：误用AC耦合测直流工作电流

纠正：测设备稳态工作电流必须使用DC耦合，AC耦合仅适用于单独分析纹波噪声，不能用于观测真实工作电流。

误区4：随意开启滤波和带宽限制

纠正：常规性能测试需关闭多余滤波，保证数据真实；纹波专项测试可按需开启滤波。

七、工程结论与测试规范总结

1. 本质结论：电源入口电流峰峰值小于平均值，是直流偏置单向波形的固有正常特性，并非测试故障、探头失效或数据异常。

2. 数值意义：平均值反映设备稳态工作功耗，峰峰值反映电源纹波与电流稳定性，两个参数维度不同、互不冲突。

3. 测试标准要求：电源入口电流常规测试统一采用DC耦合、全带宽采样，可同时获取真实稳态电流与真实纹波峰峰值，数据更具工程参考价值。

4. 评判逻辑：峰峰值偏小代表电流波动小、电源输出稳定、滤波性能良好，是优质电源工况的表现。
