电流探头的幅值(峰值)与有效值(RMS)区别:定义,换算与工程应用

在电力电子、新能源测试、电机驱动等场景中，电流探头是测量交流、脉冲、高频电流的核心工具。使用电流探头时，示波器或分析仪常显示幅值（峰值 Ip）与有效值（Irms）两个关键参数，二者物理意义、换算逻辑与应用场景完全不同，混淆会导致器件选型错误、功耗评估偏差、设备烧毁等问题。本文从定义、换算、应用场景、测量要点四方面，详细解析二者核心区别，帮你精准选择测量参数。

一、核心定义：物理意义完全不同

1. 幅值（峰值，Ip/Peak）

幅值（峰值）指电流波形在一个周期内偏离零电平的最大瞬时值，是波形冲到最高（正峰值）或最低（负峰值）的瞬时极限值，可正可负，单位为 A（安培）。

数学定义：为瞬时电流）。

通俗理解：像海浪的 “最高点”，反映电流的瞬时冲击强度。

示例：正弦波电流正向最大 5A、负向最大 - 5A，其峰值为 5A；脉冲电流峰值为 10A，代表瞬间最大电流冲击。

2. 有效值（RMS / 均方根值，Irms）

有效值（RMS）是根据电流热效应定义的等效直流电流值：让交流电流与直流电流通过相同电阻，若相同时间内产生的热量相等，该直流电流数值即为交流电流的有效值，恒为正数，单位为 A（安培）。

数学定义：（T 为周期）。

通俗理解：像电流的 “平均做功能力”，反映电流发热、功耗、能量传输的等效大小。

示例：家用市电电流有效值 10A，代表其发热与 10A 直流电流等效；电机额定电流标注的是有效值，决定长期运行的发热与负载能力。

二、换算关系：仅正弦波有固定比例，畸变波形不可通用

1. 标准正弦波（无畸变）

正弦波是唯一峰值与有效值有固定换算关系的波形，公式如下：

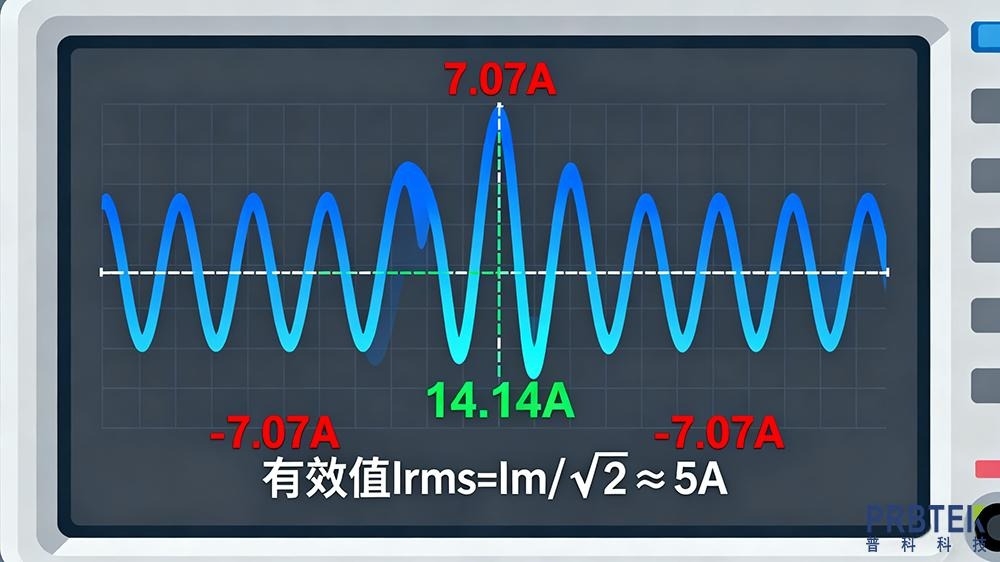

示例：正弦波峰值 7.07A → 有效值 5A；有效值 10A → 峰值 14.14A。

2. 非正弦波（方波、脉冲、开关瞬态、SiC 高频波形、电机杂波）

无固定换算比例，波形畸变越大，峰值与有效值的偏差越明显：

方波（占空比 50%）：Irms=Ipeak；

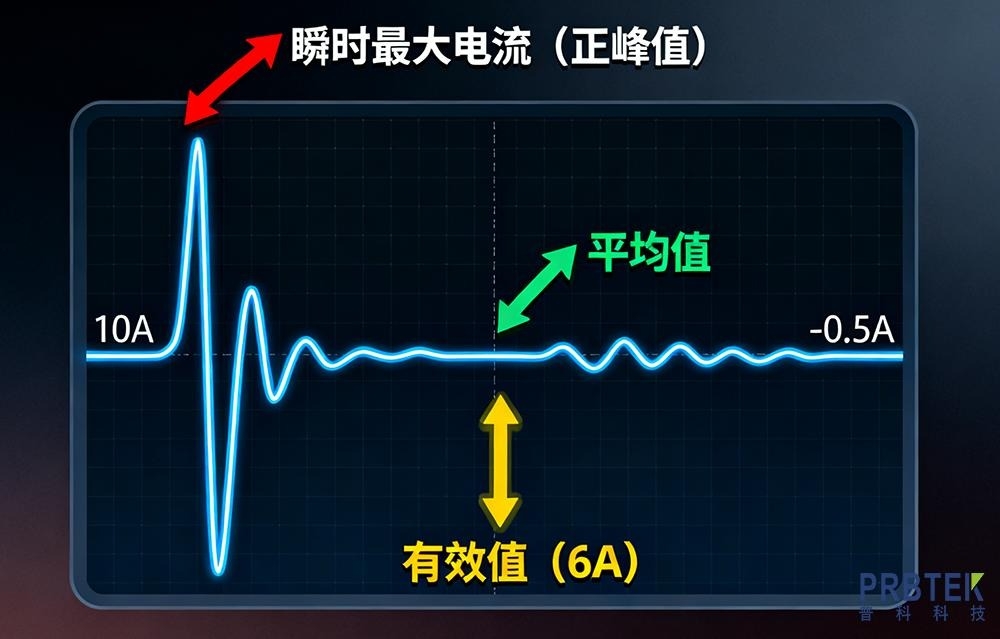

窄脉冲（占空比 10%）：峰值远大于有效值，若强行用 0.707 换算，会导致功耗计算严重偏小；

高频畸变波形（如 SiC 器件开关电流）：谐波丰富，峰值尖刺高，有效值由基波与谐波共同决定，必须通过真有效值测量获取准确值。

三、工程应用场景：分工明确，不可替代

1. 幅值（峰值）适用场景：关注瞬时冲击与器件极限

峰值核心用于评估瞬时应力、冲击风险、器件耐流耐压极限，典型场景：

功率器件选型：IGBT、MOSFET、二极管的峰值额定电流需大于实测峰值，防止瞬时过流击穿；

浪涌 / 尖峰测试：开关电源上电浪涌、雷击冲击、负载短路电流，必须测峰值；

绝缘与耐压验证：判断线缆、变压器绝缘是否被瞬时高压 / 大电流击穿；

示波器波形分析：观察毛刺、尖峰、瞬态突变，均以峰值为依据。

2. 有效值（RMS）适用场景：关注长期发热、功耗与额定负载

有效值核心用于功耗计算、发热评估、线缆选型、额定负载匹配，典型场景：

设备额定参数：电机、电源、变压器的额定电流均标注有效值，决定长期安全运行负载；

线缆与保险丝选型：线缆载流量、保险丝熔断电流按有效值设计，防止长期过热烧毁；

功耗与效率分析：计算电路损耗、散热设计、电源效率，必须用有效值；

市电与配电：家用 220V、工业 380V 均为有效值，电表计量、配电设计基于有效值。

四、电流探头测量要点：如何精准获取峰值与有效值

1. 峰值测量

探头选择：优先选带宽足够、高频响应好的电流探头（如罗氏线圈、高频霍尔探头），避免高频尖峰被衰减；

示波器设置：开启 “峰值检测” 功能，调整垂直刻度使波形完整显示，通过光标读取正 / 负峰值。

2. 有效值测量

真有效值探头 / 模式：测量畸变波形（如开关电源、电机电流）时，必须用真有效值（True RMS）电流探头或开启示波器真有效值模式，普通平均值校准的探头会产生严重误差；

带宽匹配：确保探头带宽覆盖信号基波与主要谐波，避免谐波丢失导致有效值偏低。

五、总结：一句话分清，精准测量不踩坑

幅值（峰值）看瞬间最大冲击，管器件耐流、防击穿、测浪涌；有效值（RMS）看长期发热做功，管选型配线、算功耗、定额定负载。

电流探头测量时，正弦波可按 0.707 换算，畸变波形必须分别测量；关注器件极限选峰值，评估功耗负载选有效值，避免参数混淆导致工程故障。
