高频电流探头原理、核心参数与应用场景全解析

一、什么是高频电流探头

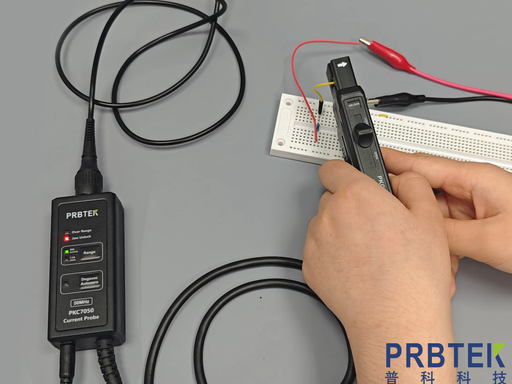

高频电流探头是一种非接触式测量仪器，用于捕捉纳秒级瞬态电流、高频谐波、脉冲电流，广泛配合示波器使用。区别于普通低频探头，高频探头带宽通常覆盖几十 kHz–1GHz，可精准测量 GaN/SiC 器件、开关电源、射频电路的高速电流波形。

二、两大核心工作原理

电流互感器原理（带磁芯）

采用纳米晶、非晶高频磁芯，通过电磁感应将电流转为电压信号

优点：灵敏度高、信噪比好、适合低频–中频

局限：存在磁饱和风险，高频特性受磁材限制

罗氏线圈（Rogowski Coil）空心原理

空心线圈结构，无磁芯、无饱和，测量 di/dt 并经积分还原电流

优点：超宽频、线性好、耐大电流峰值（可达 kA 级）

主流高端探头常用混合设计：低频用磁芯提灵敏度，高频靠空心线圈保带宽

三、关键性能参数

带宽（Bandwidth）决定最高测量频率，常用DC–50MHz/100MHz/1GHz；测量开关边沿需带宽≥3–5 倍开关频率

上升时间（Rise Time）响应速度，与带宽近似：Tr ≈ 0.35 / 带宽；100MHz 带宽对应约3.5ns

电流量程与灵敏度覆盖mA–kA 级；灵敏度常见0.1mV/A–10mV/A

共模抑制比（CMRR）高压浮地测量关键，高频下仍需 ≥60dB

插入阻抗、精度、温度稳定性

四、主流应用场景

电力电子与第三代半导体

测量IGBT/MOSFET/SiC/GaN开关瞬态、损耗分析

开关电源、逆变器、充电桩、光伏逆变器测试

EMC 电磁兼容测试

传导干扰（9kHz–30MHz）、浪涌、ESD、雷击电流测量

定位共模 / 差模噪声，优化滤波器设计

科研与工业测试

等离子体、加速器束流、高频谐波、局部放电监测

高速数字电路、射频电流、功率器件可靠性测试

五、总结

高频电流探头是高速电流测量的核心工具，选型重点看带宽、量程、CMRR、物理接口。在新能源、半导体、EMC 领域，高性能高频探头是保障测量精度与系统安全的关键。
