皮尔森Pearson电流探头:宽带脉冲电流测量的行业标杆

皮尔森（Pearson Electronics）电流探头，作为全球精密宽带电流监测领域的开创者与领导者，自 1955 年由 Paul Pearson 博士创立以来，凭借其卓越的罗氏线圈技术、超宽频响与高精度特性，成为脉冲、瞬态、谐波及射频电流测量的行业标准，广泛应用于电力电子、EMC 测试、科研实验、医疗设备等严苛场景。

一、核心工作原理：罗氏线圈的精准传感

皮尔森电流探头基于罗氏线圈（Rogowski Coil）原理工作，属于无源、非接触式电流传感器。

当被测交流 / 脉冲电流通过导体时，会在周围产生交变磁场。

探头内部的空心线圈（无磁芯）捕获该磁场，通过电磁感应将其转换为与电流变化率（di/dt）成正比的电压信号。

配合探头内置的积分电路或外接积分器，最终还原出与被测电流幅值成正比的输出信号，实现精准测量。

关键优势：无磁芯设计彻底避免磁饱和，可承受极高峰值电流（最高达 500kA），且相位失真极低。

二、核心技术特性：宽频、高压、高精度

1. 超宽频率覆盖

带宽范围：0.7Hz ~ 350MHz（不同型号），覆盖低频交流、中频脉冲至高频射频信号pearsonelectronic.com。

上升时间：最快可达2ns，完美捕捉纳秒级瞬态脉冲pearsonelectronic.com。

相位特性：全频段相位差极小，确保复杂波形的真实还原。

2. 强大电流测量能力

测量范围：从微安级（80μA）到500kA 峰值电流，适配从微弱信号到极端脉冲的全场景需求。

传输阻抗：典型值0.01V/A，输出信号稳定，便于与示波器、频谱仪等仪器直连。

精度保障：中频段测量精度 **≥1%**，满足高精度测试标准pearsonelectronic.com。

3. 高压与抗干扰设计

大内径结构：支持高压导体测量，无电压击穿风险pearsonelectronic.com。

双重屏蔽：部分型号采用双层屏蔽，在强电磁干扰环境下仍能保证测量稳定性pearsonelectronic.com。

密封封装：全密封结构，可在绝缘油、真空等特殊环境中可靠工作pearsonelectronic.com。

4. 易用性与兼容性

非接触测量：无需断开电路，直接卡合或套入被测导体，安装便捷pearsonelectronic.com。

标准接口：BNC 输出，兼容示波器、功率分析仪、数据记录仪等主流测试设备pearsonelectronic.com。

负载适配：支持 50Ω/1MΩ 终端，输出灵活可调pearsonelectronic.com。

三、主流型号与选型要点

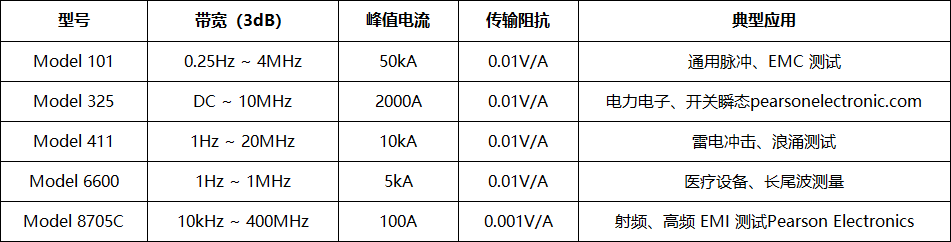

皮尔森电流探头分为宽带型、卡钳型、特殊型三大类，以下为热门型号及核心参数：

选型关键：优先匹配带宽、峰值电流、传输阻抗，并结合被测信号类型（脉冲 / 正弦 / 射频）与环境干扰强度选择。

四、典型应用场景

1. 电力电子与新能源

测量 IGBT、MOSFET 的开关瞬态电流，验证功率器件性能。

电动汽车充放电、逆变器输出电流监测，确保系统安全。

电网谐波、浪涌与雷击电流测试，保障电力设备稳定。

2. EMC 与电磁兼容测试

符合 IEC 61000-4-5 等标准，用于浪涌、雷击、ESD 电流测量。

射频电流与传导干扰测试，定位 EMI 问题根源Pearson Electronics。

3. 科研与前沿领域

等离子体物理、粒子加速器束流监测（13.56MHz 高频应用）。

电容放电、脉冲功率实验，捕捉纳秒级脉冲波形。

半导体制造、医疗设备（如放疗、超声）的精密电流测试。

4. 工业与特殊环境

高压变电站、绝缘油中电流测量，无击穿风险pearsonelectronic.com。

真空、高温环境下的密封式电流监测pearsonelectronic.com。

五、使用注意事项

直流限制：无法直接测量直流电流，仅能响应交变 / 脉冲信号，过量程直流会导致磁芯（部分型号）饱和。

终端匹配：必须使用 50Ω 或 1MΩ 标准终端，否则输出信号会失真pearsonelectronic.com。

温度控制：工作温度通常为0°C ~ 65°C，超温会影响精度与寿命。

外部磁场：强交变 / 直流磁场会干扰测量，需远离干扰源或使用屏蔽型号。

六、总结

皮尔森电流探头以无磁芯、宽频响、耐高压、高精度的核心优势，成为全球脉冲与交流电流测量的 “黄金标准”。无论是科研院所的前沿实验，还是工业领域的严苛测试，皮尔森探头都能提供真实、可靠的电流波形数据，是工程师与科研人员不可或缺的测量利器.
