波导：电磁波的 “定向高速公路”

波导（Waveguide）是一种通过物理边界约束并引导电磁波沿特定路径传输的结构或装置，核心作用是减少能量扩散、降低传输损耗，实现电磁波的高效定向传播。它在微波、光通信、雷达等领域不可或缺，是现代电子科技的 “隐形通道”。

一、核心原理：电磁波的 “约束法则”

波导的工作原理基于边界约束与电磁场反射，核心特性包括三点：

全反射机制：金属波导通过内壁的全反射将电磁波限制在管内传播；介质波导则利用介质与空气的折射率差，将光或微波束缚在介质内部。

模式理论：波导支持多种电磁场分布模式，金属波导中常见TE 模（横电模，无纵向电场）与TM 模（横磁模，无纵向磁场），不存在 TEM 模（横电磁模）。不同模式对应不同的频率范围与传输特性，工程中常选择主模（如矩形波导的 TE₁₀模）以保证单模传输。

截止频率：波导对频率有严格筛选，只有频率高于截止频率的电磁波才能传播，低于该频率的电磁波会快速衰减，无法传输。这一特性决定了波导的适用频段 —— 高频段（厘米波、毫米波）更适合金属波导，低频段则更适配同轴电缆等传输线。

二、主要类型：适配不同场景的 “专属通道”

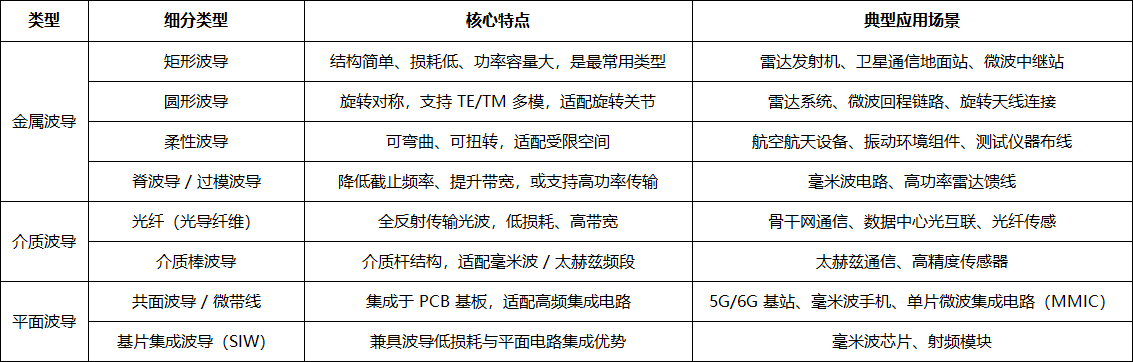

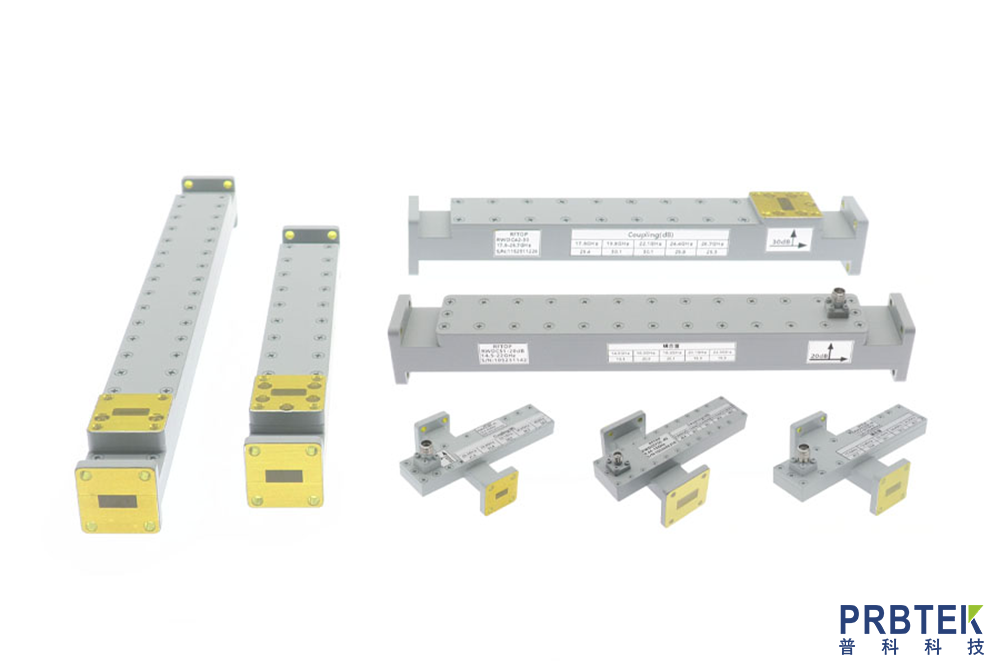

根据结构、材料与传输介质，波导可分为三大类，各类别特点与应用场景如下：

三、关键应用：渗透现代科技的核心基础

波导作为 “电磁波桥梁”，广泛覆盖通信、国防、科研、工业等关键领域，支撑着各类高端设备的稳定运行：

通信领域

微波通信：卫星通信天线与接收机之间的核心连接，保障卫星信号低损耗传输；5G/6G 毫米波基站中，波导负责高频信号的高效分发。

光通信：光纤作为光波段的介质波导，是全球互联网、数据中心的核心传输载体，支撑海量信息的长距离、高速度传递。

国防与航空航天

雷达系统：波导缝隙阵列天线利用波导缝隙辐射能量，实现高增益、低副瓣信号发射，支撑目标探测与跟踪；雷达旋转关节依赖圆形或柔性波导实现信号连续传输。

航空航天：航天器内部的波导器件保障导航、通信设备的稳定连接；北斗 / GPS 导航设备中，波导提升信号接收精度与抗干扰能力。

科研与工业

粒子加速器：波导传输高功率微波能量，驱动粒子加速，支撑高能物理研究。

工业微波与测试：工业微波设备利用波导引导能量，实现材料加热、固化；电测仪器中，波导类结构保障高频信号的精准传输与测量。

医疗设备：MRI（核磁共振成像仪）中，波导负责射频信号的传输与接收，支撑人体内部结构的精准成像。

四、与普通传输线的区别：高频场景的 “优选方案”

在低频段（如音频、低频射频），同轴电缆、双绞线是主流传输线；但在高频段（≥300MHz，尤其是厘米波、毫米波），波导的优势无可替代，核心差异如下：

损耗方面：波导（尤其是金属波导）导体损耗与介质损耗更低，无辐射损耗，适合长距离、高功率传输；同轴电缆在高频段损耗急剧增加，且存在辐射损耗。

功率容量：波导的功率容量远大于同轴电缆，可承受兆瓦级高功率信号，适配雷达、粒子加速器等场景。

结构与集成：金属波导为空心结构，体积较大，适合大型设备；平面波导（如微带线、SIW）可集成于 PCB，适配小型化、集成化设备（如手机、基站）。

五、发展趋势：向小型化、集成化、柔性化演进

随着电子设备向小型化、高频化、集成化发展，波导技术不断迭代，呈现三大趋势：

平面集成化：基片集成波导（SIW）、共面波导等平面结构与 PCB 工艺深度融合，实现波导与射频芯片、电路的一体化集成，降低设备体积与成本。

柔性化升级：柔性波导通过波纹、螺旋结构设计，提升弯曲与扭转性能，适配可穿戴设备、柔性电子、航空航天等复杂场景。

太赫兹与光集成：面向 6G、太赫兹通信、量子计算等前沿领域，介质波导、光量子波导成为研究热点，支撑更高频率、更大带宽的信号传输与处理。

总结

从微波雷达的精准探测，到全球互联网的高速互联，再到太赫兹通信的未来探索，波导始终作为电磁波的 “定向高速公路”，支撑着现代科技的核心功能。它的核心价值在于高效约束、定向传输、低损耗传递，并通过类型细分与技术迭代，适配不同频段、不同场景的需求。未来，随着高频通信、集成电子、柔性科技的发展，波导技术将持续创新，成为连接更多前沿科技的关键纽带。
