低频电流探头 —— 原理、特性与工业电力测量核心应用

一、什么是低频电流探头

低频电流探头是专为直流（DC）及数十 Hz 至数百 kHz 低频交流电流测量设计的传感器，核心作用是将导线电流非侵入式转换为电压信号，配合示波器、万用表完成精准测量。主流带宽集中在DC~100kHz/DC~800kHz/DC~2MHz区间，是电力、工控、家电、新能源等领域的基础测量工具。

二、两大核心测量原理

霍尔效应（DC + 低频 AC 通用）利用半导体霍尔元件，将载流导体磁场转为正比于电流的霍尔电压，可同时测直流、交流、交直流混合信号，是低频探头主流方案。

优势：全频覆盖 DC~MHz 级、响应稳定、适合静态 / 慢变电流

局限：存在温度漂移，需补偿；高频段灵敏度下降

电磁感应（纯 AC 专用）基于法拉第电磁感应，磁芯汇聚交变磁场，线圈感应出电动势，仅能测交流信号。

优势：结构简单、成本低、无磁滞、AC 低频精度高

局限：无法测直流，低频下限受限（通常≥10Hz）

三、关键技术参数与选型要点

带宽：必须≥被测信号最高频率 3~5 倍；测 50Hz 工频选 DC~200kHz 即可，PWM 变频选 DC~1MHz+

量程：覆盖RMS 有效值 + 峰值电流，留 20%~30% 裕量防过载

精度：工业级 ±(1%~3%)，精密测量 ±0.5%+

钳口尺寸：匹配导线直径（常规 8~25mm）

灵敏度：小电流测量（mA 级）需高灵敏档位

隔离电压：高压场景选 CAT III/IV、600V + 绝缘等级

四、主流应用场景

电力系统

工频（50/60Hz）电压 / 电流监测、电能质量分析

变压器、互感器、UPS、逆变器输入输出电流测试

工业控制

电机驱动、变频器、PLC 低频电流与谐波检测

电磁阀、继电器、接触器线圈电流特性分析

新能源与汽车电子

光伏 / 储能 BMS 充放电电流监测

车载电源、DC-DC 转换器、空调压缩机低频电流测试

家电与消费电子

空调、冰箱、洗衣机压缩机、风机电流测量

开关电源待机 / 工作低频纹波电流检测

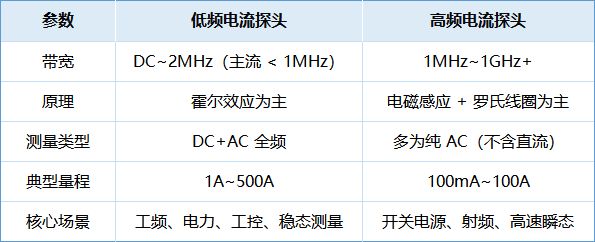

五、低频 vs 高频电流探头：核心差异

六、使用与维护要点

测量前自动调零，消除零点漂移

钳口闭合紧密、清洁，避免异物影响磁路

远离强磁场、大电流导线，减少外部干扰

不超量程、超带宽使用，防止磁饱和与探头损坏
