喇叭天线如何算增益功率

喇叭天线的增益是衡量其定向辐射能力的核心指标，增益功率则是结合输入功率与增益，计算最大辐射方向上的等效辐射功率。以下从增益计算、增益功率（EIRP）计算、关键参数与实例三方面详细说明。

一、喇叭天线增益（Gain）计算

1. 核心公式（线性值）

喇叭天线属于口径天线，增益由口径面积、工作波长、口径效率共同决定：

G：天线增益（线性值，无量纲）

η：口径效率（Aperture Efficiency），理想喇叭约 0.5~0.8，实际工程取 0.6~0.7

A：喇叭口面有效面积（m²）

矩形喇叭：

圆锥喇叭：（D为口面直径）

λ：工作波长（m），λ=c/f，c=3×108m/s（光速），f为工作频率（Hz）

2. 增益转分贝（dBi）

工程上常用dBi（相对于理想各向同性天线）表示增益：

3. 简化工程估算公式

忽略效率（取 η≈1）的快速估算：

二、增益功率（等效全向辐射功率 EIRP）计算

增益功率即EIRP（Effective Isotropic Radiated Power），是天线输入功率与增益的乘积，代表在最大辐射方向上，等效于理想各向同性天线辐射的总功率：

Pin：天线输入功率（W）

G：天线增益（线性值）

三、关键参数说明

1.口径效率（η）

理想均匀照射：η=1

实际喇叭（余弦 / 泰勒分布）：η=0.5~0.8

工程设计常用：η=0.65

2.波长（λ）

频率越高，波长越短，相同口径下增益越高

例：10 GHz → λ=0.03 m；2.45 GHz → λ≈0.122 m

3.口径面积（A）

口径越大，增益越高，但波束越窄、体积越大

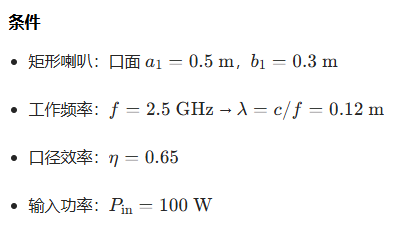

四、计算实例

1. 计算增益（线性值）

2. 增益转 dBi

3. 计算增益功率（EIRP）

EIRP=100×85.1=8510W=8.51kW

EIRP(dBW)=10log10(100)+19.3=20+19.3=39.3dBW

五、测量方法（工程验证）

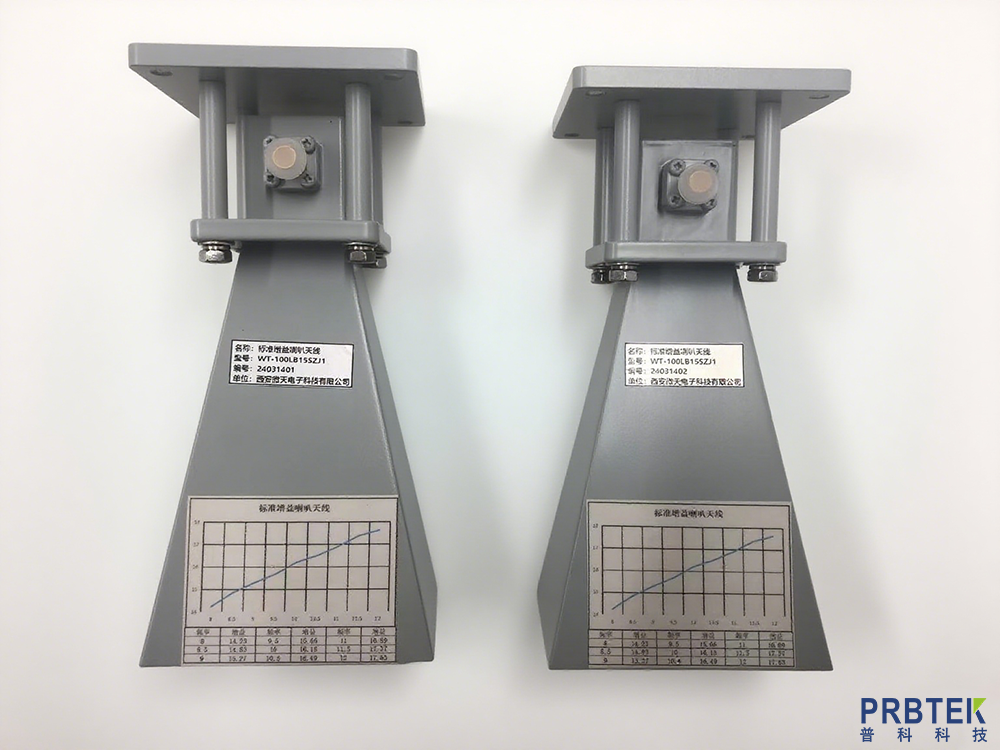

实际工程中常用比较法（标准天线法）测量增益：

1.用已知增益 Gstd的标准喇叭天线，在远场距离 R处测得接收功率 Pr,std

2.换待测天线，相同条件下测得 Pr,test

3.待测增益：

六、总结

1.增益由口径、波长、效率决定，口径越大、频率越高，增益越高

2.增益功率（EIRP）= 输入功率 × 增益，是链路预算的核心参数

3.工程计算先算线性值，再转 dBi；测量用标准天线对比法
