示波器电流探头与示波器的兼容性怎么判断？

判断示波器电流探头与示波器的兼容性，核心是接口匹配、阻抗匹配、带宽 / 量程匹配、供电与校准兼容、衰减 / 传输比匹配五大维度，按以下步骤即可快速判断。

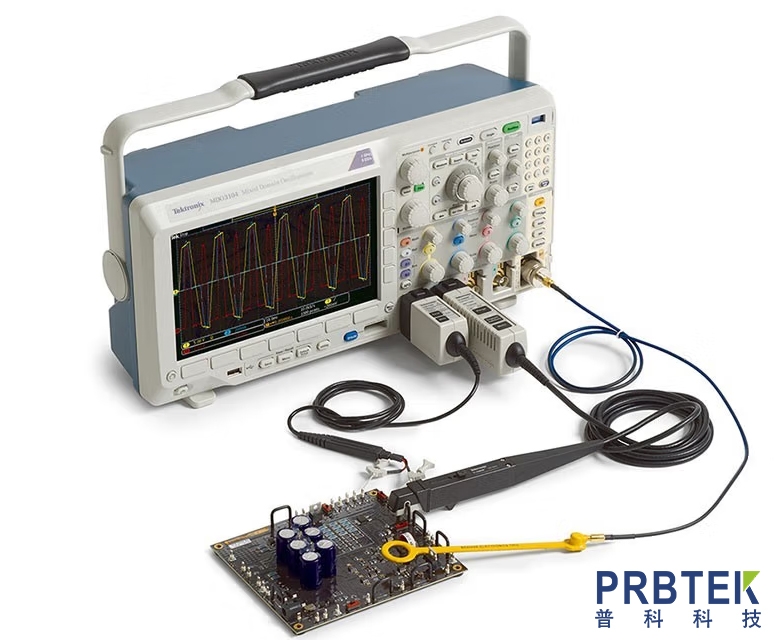

一、物理接口与连接兼容性（最基础）

通用 BNC 接口：绝大多数电流探头输出为BNC，可直连示波器 BNC 通道，兼容性最好。

专用接口：泰克 TekVPI、TekConnect、TEKPROBE 等，仅适配对应品牌 / 系列示波器；跨品牌需专用转接头（如泰克 TPA-BNC）。

供电方式：

外部供电（DC/USB）：通用，接电源即可。

示波器供电（TekVPI 等）：仅兼容对应接口示波器，无法在普通 BNC 上使用。

二、输入阻抗匹配（决定信号完整性）

示波器通道通常有1MΩ（高阻）和50Ω（低阻）两档，必须与探头输出阻抗一致：

探头输出阻抗50Ω：示波器设为50Ω；若示波器只有 1MΩ，需加50Ω 终端匹配器。

探头输出阻抗1MΩ：示波器设为1MΩ；不可接 50Ω 通道，否则信号大幅衰减。

三、带宽与量程匹配（决定能否测准）

带宽：探头带宽 ≥ 被测信号最高频率；示波器通道带宽 ≥ 探头带宽。

电流量程：探头最大电流（RMS / 峰值）≥ 被测电流，留 20%–50% 余量。

灵敏度 / 传输比：如5mV/A、0.1V/A、1V/A，示波器需支持对应档位设置。

四、供电、校准与功能兼容

供电：确认探头供电方式（外部 / 示波器），示波器是否能提供对应供电。

校准 / 调零 / 消磁：

智能探头（TekVPI）：示波器自动识别、校准、调零。

普通 BNC 探头：需手动调零、消磁，示波器需支持手动校准。

功能支持：如探头有峰值保持、平均、滤波等，确认示波器是否兼容。

五、衰减 / 传输比与单位设置（决定读数正确）

按探头传输比（如0.1V/A），在示波器设置衰减比（÷10），直接显示电流值（A）。

耦合方式：测直流 + 交流用DC 耦合；仅测交流纹波用AC 耦合。

快速兼容性判断清单（按优先级）

接口：BNC 通用；专用接口需转接头 / 同品牌。

阻抗：探头输出阻抗 = 示波器通道阻抗（1MΩ/50Ω）。

带宽：探头带宽 ≤ 示波器通道带宽。

供电：探头供电方式可实现（外部 / 示波器）。

校准：支持手动 / 自动调零、消磁。

传输比：示波器可设置对应衰减 / 单位。

常见不兼容场景与解决

专用接口→普通 BNC：用品牌转接头（如泰克 TPA-BNC）。

50Ω 探头→1MΩ 示波器：加50Ω 终端匹配器。

1MΩ 探头→50Ω 示波器：不可直接用，换探头或用阻抗转换器。

带宽不足：换更高带宽探头 / 示波器。
