不同阻抗电压探头对电压放电的影响解析

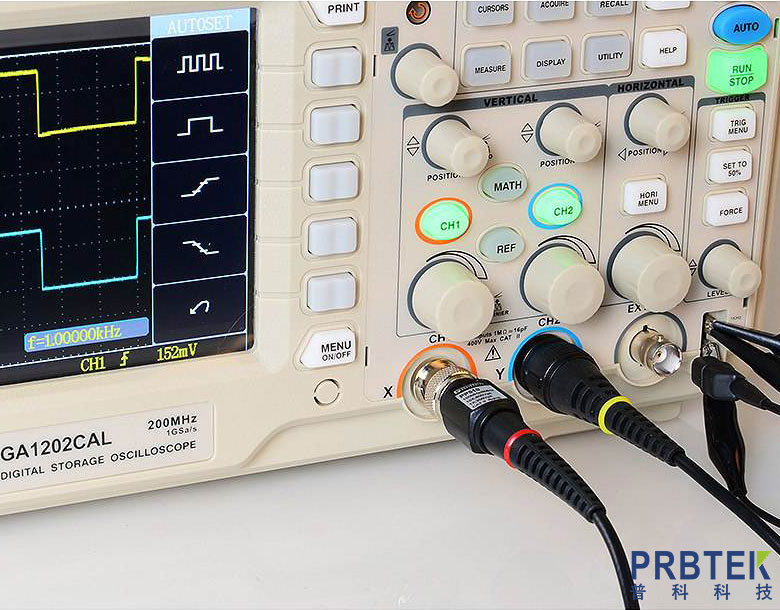

一、电压探头阻抗的核心作用机制

电压探头作为电子测量中连接被测电路与测量仪器的关键组件，其输入阻抗直接决定了与被测电路的相互作用强度。输入阻抗主要由电阻分量主导（电容分量通常可忽略或已校准），1MΩ 与 100MΩ 探头的核心差异在于负载效应强度—— 探头等效为并联在被测电路两端的电阻，阻抗越低，对被测电路的分流作用越显著，进而影响电压放电过程。

从电路原理来看，电压放电的本质是被测元件（如电容、绝缘介质）通过等效回路释放电荷的过程，回路总电阻由被测元件内阻、传输线电阻与探头输入电阻共同构成。根据 RC 放电公式，回路总电阻 R 直接决定放电时间常数 τ（τ=RC），而探头阻抗是 R 的重要组成部分，其数值差异将直接改变放电速率与最终测量结果。

二、1MΩ 探头对电压放电的影响：强负载效应下的快速放电

1MΩ 电压探头因输入阻抗较低，接入被测电路后会形成低阻放电回路，对电压放电的影响主要体现在三个方面：

加速放电进程：当被测对象为储能元件（如电容、高压母线）时，1MΩ 探头的并联会显著降低回路总电阻。例如，若被测电容内阻为 10MΩ，接入 1MΩ 探头后，等效并联电阻约为 909kΩ，较原内阻大幅减小，放电时间常数 τ 随之缩小，导致电压下降速率加快。实验数据显示，对于 1μF/100V 的电容，仅通过自身 10MΩ 内阻放电时，电压降至 10% 初始值需约 23 秒；接入 1MΩ 探头后，放电时间缩短至约 2.1 秒，放电速率提升 10 倍以上。

测量结果失真：低阻抗探头的分流作用会改变被测电路的原始工作状态，导致测量值与真实放电电压存在偏差。在高压放电测试中，1MΩ 探头可能因过度分流，使测量到的峰值电压低于实际值，且放电曲线的衰减斜率偏陡，无法反映被测元件的真实放电特性。尤其在高内阻被测电路中，探头阻抗与电路内阻相当，分流效应更为显著，测量误差可能超过 30%。

适用场景局限：1MΩ 探头虽成本较低、抗干扰能力较强，但仅适用于低内阻、大电流的放电场景（如电源模块放电测试），此时探头分流对电路影响较小，且快速放电特性符合测量需求。对于高内阻、小电流的精密放电测试（如绝缘材料泄漏放电、微小电容放电），1MΩ 探头的强负载效应会严重破坏被测电路的放电过程，导致测量失效。

三、100MΩ 探头对电压放电的影响：高阻抗下的精准还原

100MΩ 电压探头凭借高输入阻抗，接入电路后分流效应极弱，对电压放电的影响更接近 “无源观测”，其核心优势体现在：

还原真实放电过程：100MΩ 探头的输入电阻远大于多数被测电路的内阻（通常为 1kΩ~10MΩ），并联后对回路总电阻的影响可忽略不计。例如，被测电容内阻为 10MΩ 时，接入 100MΩ 探头后，等效并联电阻约为 9.09MΩ，与原内阻差异不足 10%，放电时间常数 τ 基本保持不变，电压衰减曲线能精准反映被测元件的真实放电特性。同样以 1μF/100V 电容为例，接入 100MΩ 探头后，放电至 10% 初始值的时间约为 22.8 秒，与无探头时的 23 秒几乎一致，测量误差小于 1%。

降低测量失真：高阻抗特性减少了探头对被测电路的能量窃取，避免了因分流导致的峰值电压衰减和放电斜率畸变。在高压精密放电测试中，100MΩ 探头能准确捕捉放电初始峰值、平台期电压及缓慢衰减过程，尤其适用于绝缘介质的局部放电、半导体器件的雪崩击穿放电等微弱放电信号测量，可还原毫米级的电压波动细节。

适用场景广泛：100MΩ 探头是高内阻、小电流放电测试的首选，如电子元器件的绝缘放电检测、新能源电池的漏电流放电测试、精密仪器的电源放电特性分析等。此外，在高频放电测试中，高阻抗探头的寄生电容更小（通常为几个皮法），可减少容性负载对放电波形的畸变，兼顾宽频响应与精准测量。但需注意，100MΩ 探头对环境干扰（如静电、电磁辐射）更为敏感，需配合屏蔽线使用，且成本高于 1MΩ 探头。

四、两种探头影响对比与选型建议

选型时需遵循 “阻抗匹配” 原则：当被测电路内阻 Rₓ ≤ 1MΩ 时，1MΩ 探头即可满足需求，且抗干扰性更优；当 Rₓ > 1MΩ 时，必须选用 100MΩ 探头，避免负载效应导致测量失真。此外，在高压放电测试中（电压 > 1kV），需同时关注探头的耐压等级，确保探头绝缘性能与被测电压匹配，防止击穿损坏。

五、结论

电压探头的输入阻抗通过改变放电回路总电阻，直接影响电压放电的速率与测量准确性。1MΩ 探头因低阻抗产生强负载效应，会加速放电过程、导致测量失真，适用于低内阻、大电流的粗放型放电测试；100MΩ 探头凭借高阻抗特性，能精准还原被测电路的真实放电特性，测量误差小，是高内阻、小电流精密放电测试的核心工具。在实际应用中，需根据被测电路的内阻、放电电流大小及测量精度要求，合理选择探头阻抗，以实现放电过程的精准观测与分析。
