频谱分析仪和电压探头怎么匹配？

频谱分析仪与电压探头的匹配核心是 “参数对齐 + 接口兼容 + 场景适配”，核心目标是避免信号反射、衰减失真，确保测量精度（幅度、频率、波形）。以下是系统的匹配逻辑、关键维度及实操步骤，兼顾基础应用与专业场景：

一、核心匹配维度（按优先级排序）

1. 阻抗匹配（最关键，避免信号反射）

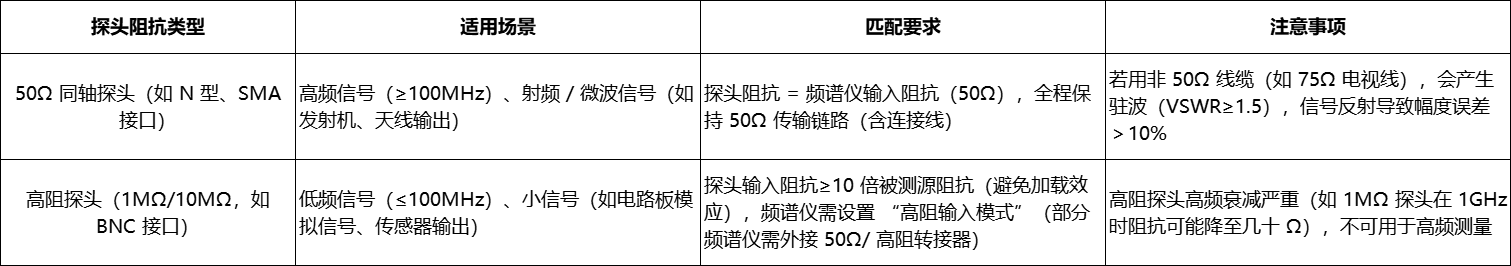

频谱分析仪的输入阻抗是 固定 50Ω（射频 / 微波领域标准），而电压探头的阻抗分为两种，匹配逻辑完全不同：

关键操作：

若用 50Ω 探头：确保探头、连接线（如 SMA 线缆）、转接器均为 50Ω，频谱仪输入阻抗设为 “50Ω”（默认模式）。

若用高阻探头：频谱仪需切换至 “高阻输入”（部分型号无此模式，需外接 1MΩ/50Ω 转接器，如 Keysight 11742A），且测量频率不超过探头标注的 “高阻有效频率”（通常≤500MHz）。

2. 频率范围匹配（避免信号衰减 / 失真）

要求：探头的 - 3dB 带宽 ≥ 频谱仪的测量频率上限（或被测信号的最高频率分量）。例：测 6GHz 的射频信号，需选带宽≥6GHz 的探头（如 Keysight N9340B 配套的 85025A 探头，带宽 0.01GHz~26.5GHz）；若用 3GHz 带宽的探头，6GHz 信号会被大幅衰减（衰减量可能＞20dB），测量结果完全失真。

补充：高阻探头的带宽通常低于 50Ω 探头（如普通 1MΩ BNC 探头带宽≤100MHz），高频场景必须选 50Ω 同轴探头。

3. 输入电压范围匹配（避免损坏设备 / 信号削波）

需同时满足两个条件：① 探头的最大输入电压（峰值 / 有效值）≥ 被测信号的峰值电压；② 频谱仪的输入电压上限（通常标注为 “最大输入功率”，如 + 30dBm≈1W，对应 50Ω 系统电压 V=√(P×Z)=√(1×50)≈7.07V 峰值）≥ 探头的输出电压。

举例说明：

测 220V 交流市电（峰值≈311V）：需选高压探头（如 Tektronix P5100，1000:1 衰减，最大输入 3000V 峰值），且探头输出电压 = 311V÷1000=0.311V（远低于频谱仪输入上限），避免过载。

测射频大功率信号（如 + 20dBm≈0.1W，50Ω 系统电压≈2.24V 峰值）：选普通 50Ω 探头（最大输入≥5V 峰值）即可，无需高压探头。

风险提示：若探头最大输入电压＜被测信号，会烧毁探头；若频谱仪输入过载，可能损坏前端衰减器或混频器。

4. 衰减系数匹配（确保幅度读数准确）

电压探头的衰减系数（如 1:1、10:1、100:1、1000:1）需与频谱仪的 “探头衰减设置” 一致，否则读数会成倍数偏差：

例：用 10:1 衰减的探头，若频谱仪未设置衰减系数（默认 1:1），测量值会比实际值小 10 倍（误差 20dB）；反之，若探头 1:1，频谱仪设为 10:1，读数会大 10 倍。

操作要点：

查看探头外壳标注的衰减系数（如 “×10”“1000:1”）；

进入频谱仪 “输入设置” 或 “探头设置” 菜单，将衰减系数设为与探头一致（部分智能探头可自动识别，无需手动设置）。

5. 接口与连接方式匹配（确保物理兼容）

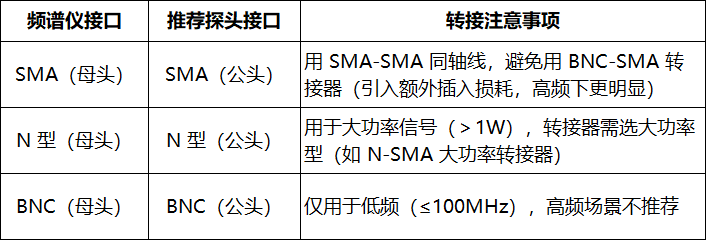

频谱仪常见输入接口：SMA（高频主流）、N 型（大功率 / 低频）、BNC（低频）；电压探头接口需与之对应，避免强行转接导致信号损耗或接口损坏：

关键原则：尽量减少转接次数（每增加 1 个转接器，插入损耗增加 0.1~0.5dB，高频下可达 1dB 以上），转接器需与阻抗匹配（如 50Ω 转接器）。

二、分场景匹配实操步骤（新手直接套用）

场景 1：测高频射频信号（≥100MHz，如手机发射信号、雷达信号）

确认频谱仪：输入阻抗 50Ω、测量频率上限（如 3GHz）、最大输入功率（如 + 30dBm）；

选探头：50Ω 阻抗 + 带宽≥3GHz + 最大输入电压≥频谱仪输入上限对应的电压（如 7.07V 峰值） + SMA 接口；例：Keysight N9344C（3GHz 频谱仪）搭配 85025A（50Ω，26.5GHz 带宽，SMA 接口）；

连接：用 50Ω SMA 同轴线直接连接探头与频谱仪，无额外转接；

设置频谱仪：输入阻抗 = 50Ω，探头衰减系数 = 探头标注（如 1:1），耦合模式 = AC（射频信号多为交流，DC 耦合无意义）；

验证：用标准信号源（如 1GHz、0dBm 信号）测试，频谱仪读数应接近 0dBm（误差≤±1dB），说明匹配正常。

场景 2：测低频小信号（≤100MHz，如电路板电源纹波、传感器输出）

确认频谱仪：支持高阻输入（或外接 50Ω/1MΩ 转接器）、测量频率上限（如 100MHz）；

选探头：1MΩ 高阻 + 带宽≥100MHz + 衰减系数 10:1（减少加载效应） + BNC 接口；例：Rohde & Schwarz FSV3（100kHz~3GHz）搭配 RT-ZP10（1MΩ，1GHz 带宽，BNC 接口）；

连接：用 BNC 线缆连接探头与频谱仪（或通过转接器连接）；

设置频谱仪：输入阻抗 = 高阻（或 1MΩ），探头衰减系数 = 10:1，耦合模式 = DC（测纹波需包含直流分量）；

验证：用函数发生器输出 1kHz、1Vpp 信号，频谱仪读数应接近 1Vpp（误差≤±5%），无明显衰减。

场景 3：测高压信号（如市电 220V、工业设备高压输出）

确认频谱仪：最大输入电压≤探头输出电压（如探头 1000:1 衰减，被测 300V 峰值→输出 0.3V 峰值，远低于频谱仪上限）；

选探头：高压差分探头（避免共模干扰） + 衰减系数≥1000:1 + 最大输入电压≥被测电压 1.5 倍（留冗余）；例：Tektronix P5100（1000:1，3000V 峰值，100MHz 带宽）；

连接：探头正负极接被测信号两端（差分测量），输出端接频谱仪（BNC/SMA 接口，需转接时用高压兼容转接器）；

设置频谱仪：探头衰减系数 = 1000:1，输入阻抗 = 高阻，耦合模式 = AC（市电含 50Hz 工频，AC 耦合可滤除直流偏移）；

验证：用万用表测被测信号有效值，频谱仪读数换算后（显示值 ×1000）应与万用表接近（误差≤±10%）。

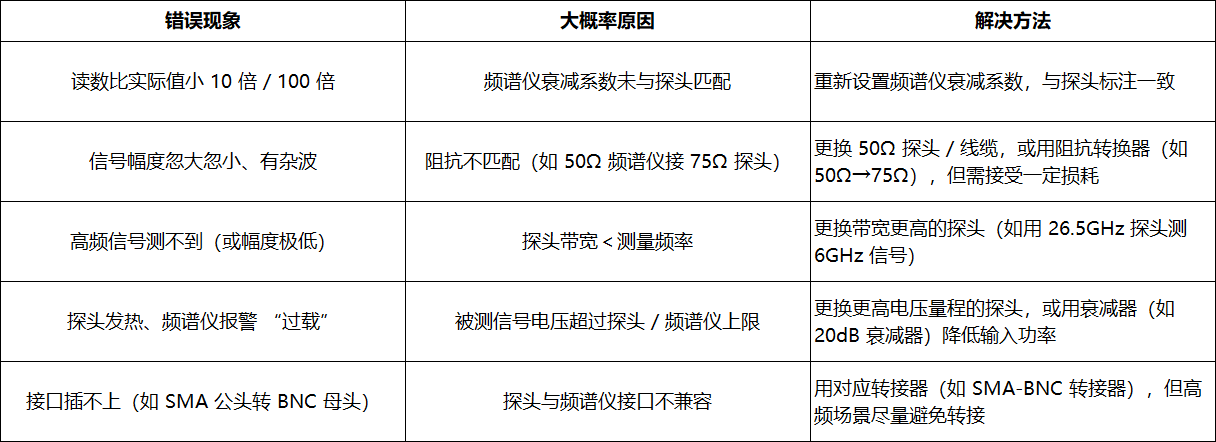

三、常见匹配错误及排查方法

四、总结：匹配核心口诀

阻抗优先：50Ω 配 50Ω（高频），高阻配高阻（低频），不混配；

频率够⽤：探头带宽≥测量频率，高频选 50Ω 同轴探头；

电压安全：探头最大输入≥被测信号，频谱仪不超载；

衰减一致：探头标注与频谱仪设置相同，避免读数偏差；

接口兼容：减少转接，高频用 SMA，低频用 BNC/N 型。

按以上逻辑匹配，可确保信号无反射、无失真，测量精度符合要求。
