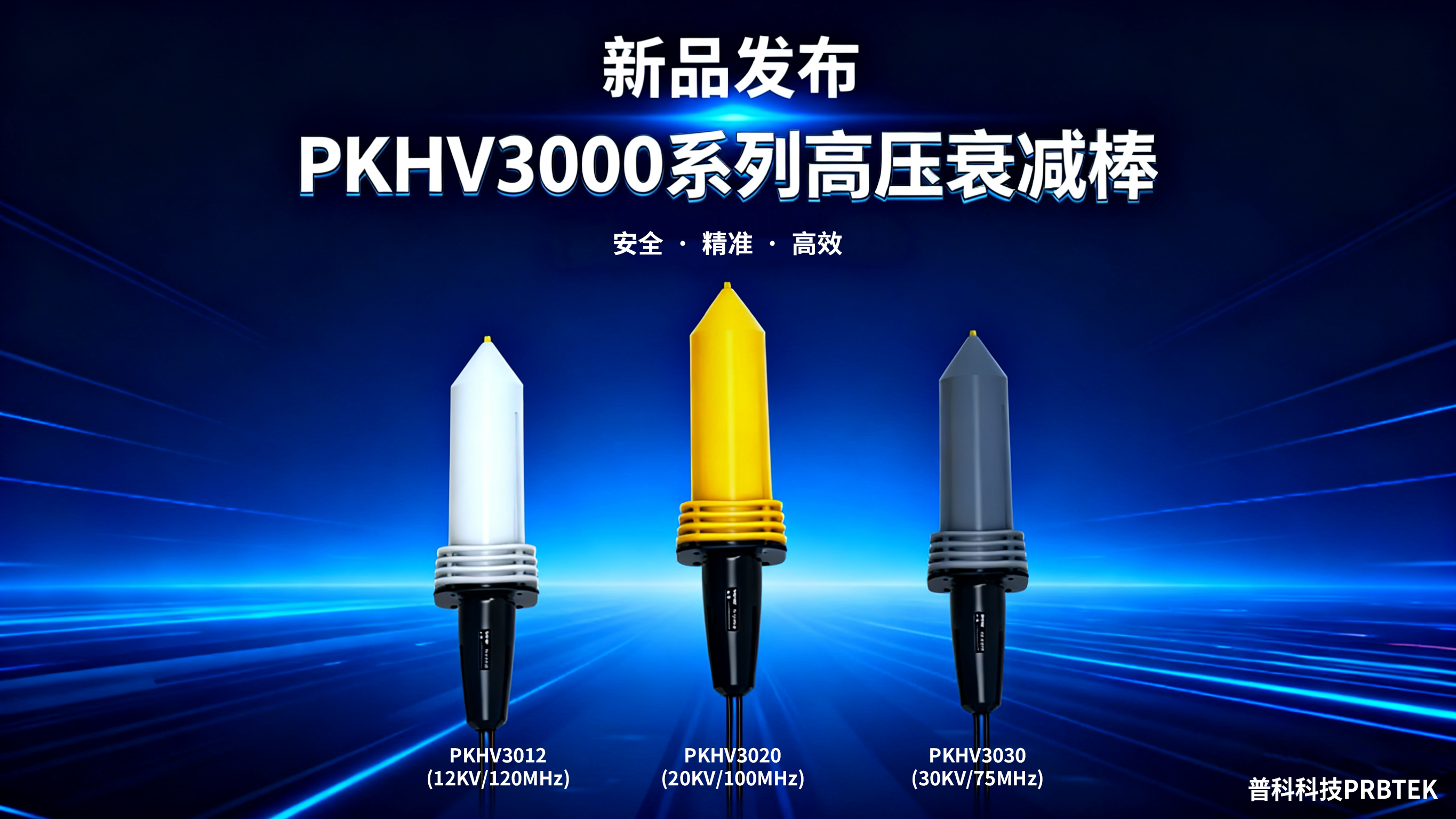

普科科技PKHV3000系列高压衰减棒操作指南

一、安全操作前提

操作人员资质：仅限接受过高压测试训练、具备高压危险辨别能力且掌握安全警示知识的人员使用，禁止单独在超人体安全电压环境下作业，确保操作时有人协同监护。

使用前检查：操作前需仔细检查衰减棒表面是否存在磨损、测试端是否有破损，若发现问题需立即停止使用，更换完好设备；同时确认附件（如鳄鱼夹、调节棒等）齐全且无损坏，PKHV3030 型号还需检查高压绝缘头是否完好。

操作环境要求：保持双手、鞋子、地板及工作椅干燥，避免在潮湿、发霉或存在粉尘油污、易燃易爆源的环境中操作；工作区域需张贴高压警示标识，操作人员需站立在绝缘垫上，环境温度控制在 - 10~55℃，湿度不超过 85% RH（35℃时），符合设备操作温湿度标准。

二、核心操作流程

接地连接：首先关闭高压电源，将衰减棒衰减端的地线（鳄鱼夹）连接至可靠接地点或接地测试端，确保接地牢固 —— 接地是安全操作的核心前提，若接地不可靠，高压可能击穿示波器，甚至引发人身伤害。

设备对接：将衰减棒的 BNC 接头连接至示波器的 BNC 输入端口，随后在示波器上设置输入阻抗为 1MΩ（需与衰减棒终端负载匹配）；若为 PKHV3030 型号，需确认高压绝缘头已正确装配在测试端。

示波器量程设置：根据测量需求及所用型号的特性（如 PKHV3012 、PKHV3020/3030 衰减比例 1000:1），在示波器上设置对应的量程范围，确保后续测量读数能准确换算为实际高压值。

三、匹配电容调整方法

当需要优化信号测量精度时，需进行匹配电容调整：

保持衰减棒与示波器的连接状态，使用函数信号发生器输入 200Hz 方波信号，输出幅度设置为 20Vp-p；

采用产品配套的指定调节棒，对准 BNC 接头处的调整点（Hole），通过调节可变电容对方波上升沿进行补偿校准，直至方波波形稳定、无失真；

若更换示波器，需重新按上述步骤调整；当待测高压的频率超过 40MHz 时，为提升频率响应与接地效果，需将长地线更换为鳄鱼夹。

四、测试过程关键注意事项

测试全程禁止移除已连接的接地线（鳄鱼夹），需待衰减棒高压测试端完全脱离高压源后，方可移除接地夹；严禁将接地线连接至高压电源接地端，也禁止将测试端直接接地。

开启高压源前，需确保身体任何部位不接触衰减棒、示波器等设备，避免高压触电风险；测量电压时，需注意实际电压为示波器读数的对应倍数（PKHV3012/PKHV3020/3030 为 1000 倍），避免读数误判。

使用过程中禁止大力拉扯探头连接线，需为连接线预留足够活动空间，防止芯线脱落、接触不良导致设备损坏；若需移动设备，需先断开高压源与接地线，避免线缆扭曲、折弯或打结。

五、设备保养与维护

日常需保持衰减棒清洁干燥，若表面有污渍，可用软棉布沾取少量酒精与水轻轻擦拭，禁止将设备任何部分浸泡在液体中，也不可使用化学药剂清洗。

设备闲置时，需放入产品配套的包装内，存放在 - 20~70℃、阴凉洁净且干燥的环境中，避免阳光直射或潮湿发霉；运输过程中，同样需使用配套包装防震，防止设备因碰撞受损。

禁止将衰减棒置于有腐蚀性溶液或腐蚀性烟气的环境中，以免导致外壳、电缆或内部元件破损，影响设备绝缘性能与测量精度；定期检查线缆是否有老化、破损，若发现问题需及时联系厂家（西安普科电子科技有限公司，电话 029-89281499）维修或更换。
