磁场与电场测量的核心差异解析​

在电磁学研究与工程应用中，磁场与电场的测量是两类基础且关键的技术，但二者因物理本质不同，形成了从原理到实践的显著区别。本文将从本质属性、测量原理、核心工具及应用场景四个维度，系统梳理二者的差异。

一、本质属性：源与场的根本分野

磁场与电场的核心差异源于其产生源的不同，这直接决定了测量的底层逻辑：

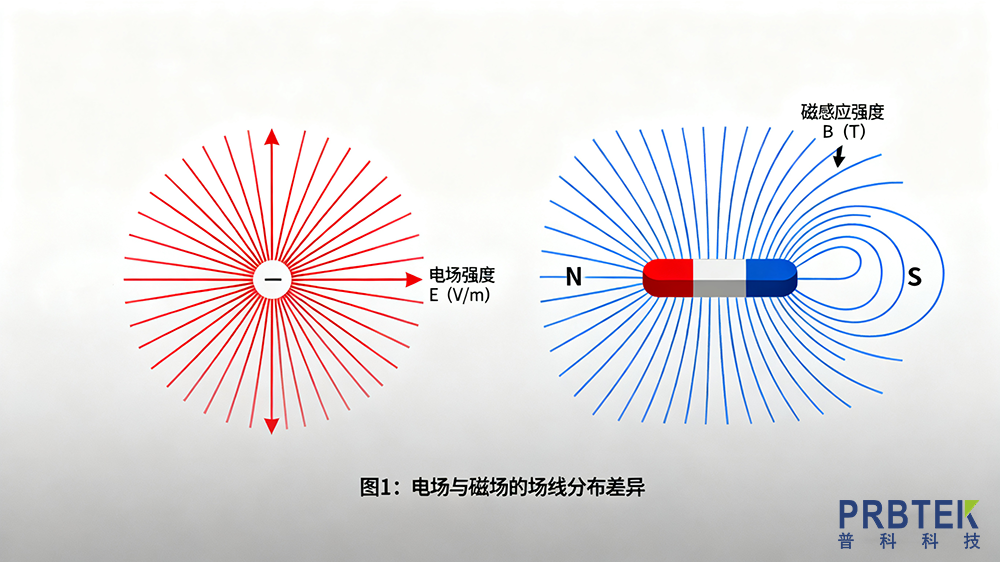

电场由静止电荷或交变磁场产生，其场线始于正电荷、终止于负电荷，具有 "有源有旋" 的特性，可在导体和绝缘体中传播，测量时需关注电荷分布的影响；

磁场由运动电荷（电流）或永磁体产生，场线为闭合曲线（如条形磁铁的 N 极到 S 极），具有 "无源有旋" 的特性，仅对磁性材料或运动电荷产生作用，测量需聚焦电流或磁矩分布。

二者的物理单位也存在本质区别：电场强度单位为伏特 / 米（V/m），磁场强度单位为安培 / 米（A/m），磁感应强度（实际测量常用量）单位为特斯拉（T）或高斯（Gs，1T=10⁴Gs）。

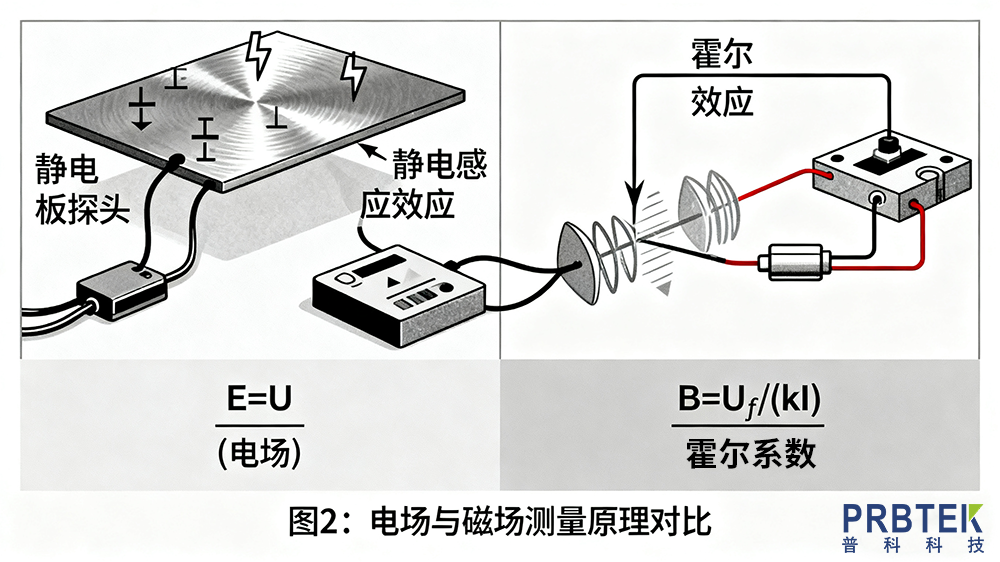

二、测量原理：受力与感应的不同逻辑

两类场的测量原理基于完全不同的物理效应，决定了测量装置的设计差异：

（一）电场测量：基于静电力或感应效应

静电场测量：利用 "静电感应" 原理 —— 当导体探头处于电场中时，表面会感应出等量异号电荷，通过测量探头与接地端的电势差，结合探头面积可计算电场强度（如平板电容式电场计）；

交变电场测量：基于 "位移电流" 效应，通过耦合电容收集交变电场产生的感应电流，再将电流信号转换为电场强度（如射频电场仪常用的偶极子天线）。

（二）磁场测量：基于安培力或电磁感应

直流磁场测量：依赖 "霍尔效应"—— 半导体中载流子在磁场中受洛伦兹力偏转，产生垂直于电流和磁场的霍尔电压，电压大小与磁感应强度成正比（如高斯计的霍尔探头）；

交变磁场测量：基于 "电磁感应定律"—— 闭合线圈在交变磁场中会产生感应电动势，电动势大小与磁通量变化率相关，通过测量电动势反推磁场强度（如工频磁场仪的线圈探头）。

三、核心工具：从探头到系统的差异

两类测量工具的设计需适配各自的物理特性，关键差异体现在探头材质与系统抗干扰设计：

例如，测量高压设备周围的静电场时，需使用绝缘材质的探头支架避免电荷泄漏；而测量电机内部磁场时，探头需采用非磁性外壳（如铜合金），防止自身材质干扰磁场分布。

四、应用场景：场景适配的显著差异

两类测量的应用场景因场的特性不同而高度分化：

（一）电场测量的典型场景

电力系统：高压输电线路的工频电场监测（预防电晕放电）；

电子工业：半导体芯片制造中的静电场检测（防止静电击穿）；

环境监测：家用电器（如微波炉）的射频电场辐射测试。

（二）磁场测量的典型场景

工业领域：电机、变压器的铁芯磁场分布测量（优化磁路设计）；

医疗领域：核磁共振（MRI）设备的磁场均匀度校准；

科研领域：天体物理中的星际磁场探测（通过塞曼效应）。

结语

磁场与电场测量的差异，本质是电磁学中 "静止电荷" 与 "运动电荷" 物理效应的延伸。理解这些差异不仅是掌握测量技术的基础，更是精准解决工程问题的关键 —— 例如在电磁兼容（EMC）测试中，需根据干扰源类型（电场干扰或磁场干扰）选择对应的测量设备，才能有效定位电磁干扰问题。随着量子测量技术的发展，两类测量正朝着更高精度（如原子磁力仪）、更广频段的方向演进，但核心差异仍将基于其物理本质长期存在。
