电流探头能否测量交流冲击电流及相关测试要点​

在电力电子、电气设备调试及故障诊断等场景中，交流冲击电流的测量至关重要。交流冲击电流通常具有短时、高幅值、上升沿陡峭的特点，例如电机启动瞬间的冲击电流、电容充电时的浪涌电流等。许多工程技术人员会疑惑：常用的电流探头能否准确测量这类特殊电流？本文将从交流冲击电流的特性出发，结合电流探头的工作原理与类型，详细分析其测量可行性，并梳理关键测试要点与常见问题解决方案。

一、先明确：交流冲击电流的核心特性

要判断电流探头能否测量交流冲击电流，首先需掌握其核心特性，这是选择探头、设置测试参数的基础：

短时性：持续时间极短，通常从微秒（μs）级到毫秒（ms）级，远短于稳态交流电流的周期（如工频 50Hz 的周期为 20ms）。例如，小型电机启动冲击电流的持续时间约为 10-50ms，而电力电容合闸冲击电流可能仅为几十微秒。

高幅值：峰值电流通常是设备额定电流的数倍至数十倍。以三相异步电机为例，直接启动时的冲击电流峰值可达额定电流的 5-8 倍；若设备存在故障（如短路），冲击电流幅值可能更高。

陡峭上升沿：电流从 0 上升至峰值的时间极短，即di/dt（电流变化率）极大。例如，短路冲击电流的上升沿可短至 1μs 以内，di/dt 可达 10^6 A/s 以上，这对探头的响应速度提出了极高要求。

频谱丰富：由于上升沿陡峭，交流冲击电流包含大量高频成分，其频率范围可能从工频（50/60Hz）延伸至几百兆赫兹（MHz），远超稳态交流电流的单一频率特性。

二、关键判断：并非所有电流探头都能测 —— 类型适配性分析

电流探头的测量能力与其工作原理、技术参数密切相关。目前主流的电流探头主要分为电流钳（罗氏线圈）和霍尔电流探头两大类，二者对交流冲击电流的适配性存在显著差异：

（一）能测且适配性强：罗氏线圈

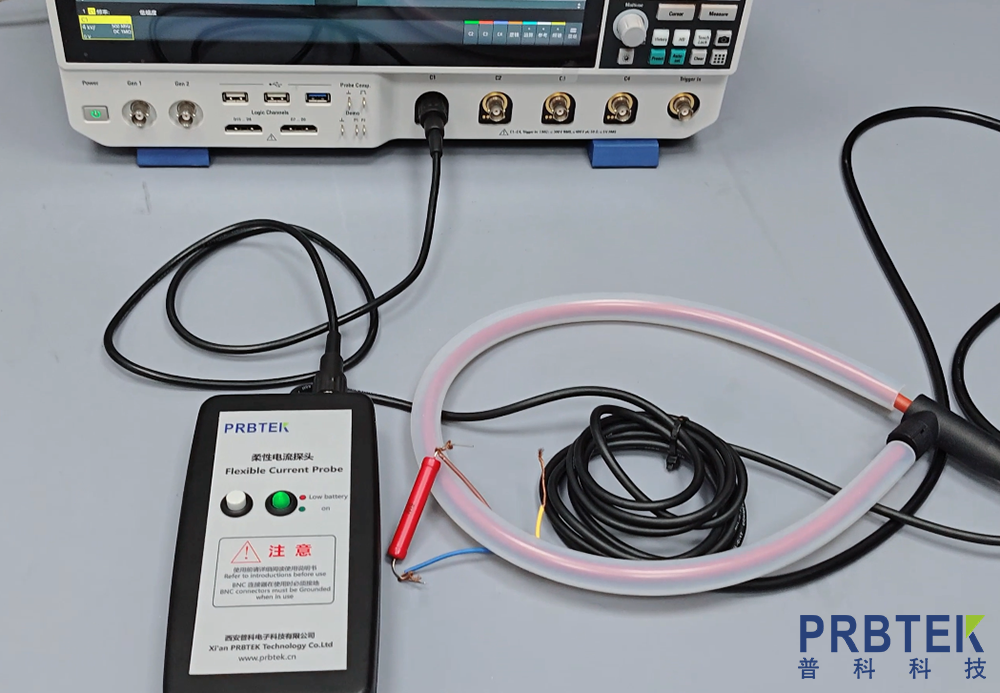

罗氏线圈基于电磁感应原理工作，通过测量载流导线周围的交变磁场来间接计算电流，其结构为空心线圈（无磁芯），核心优势是高频响应快、带宽宽、无磁饱和，恰好匹配交流冲击电流的 “高频、短时、高 di/dt” 特性，是测量交流冲击电流的优选工具。

适配理由：

高频带宽覆盖冲击电流频谱：优质的高频电流钳带宽可达到 100MHz 甚至 1GHz，能够捕捉冲击电流中包含的高频成分，避免因带宽不足导致的波形失真（如上升沿被 “展平”、峰值被低估）。例如，测量上升沿 1μs 的短路冲击电流时，需选择带宽不低于 100MHz 的电流钳（根据 “带宽 = 0.35 / 上升沿时间” 的经验公式，1μs 上升沿对应的所需带宽约为 350MHz，实际选择时需留有余量）。

无磁饱和风险，可测高幅值电流：由于采用空心线圈结构，电流钳不存在磁芯材料的饱和问题，只要探头的额定峰值电流大于冲击电流的预估幅值，即可准确测量。例如，额定峰值电流为 10kA 的电流钳，可轻松测量电机启动时的几千安培冲击电流，无需担心因磁饱和导致的测量误差。

快速响应匹配高 di/dt：电流钳的上升时间（从 10% 峰值到 90% 峰值的时间）通常可达到 10ns 以内，能够快速跟踪冲击电流的陡峭上升沿，准确还原电流的瞬态变化过程。

（二）谨慎使用：霍尔电流探头（需严格筛选参数）

霍尔电流探头基于霍尔效应工作，分为开环式和闭环式，核心特点是直流 / 交流均可测、精度高，但受磁芯材料特性影响，其高频响应和抗饱和能力较弱，对交流冲击电流的测量存在一定限制，需严格筛选参数：

适用场景（需满足 2 个核心条件）：

高频带宽足够：选择带宽≥50MHz 的霍尔探头（优先闭环式，其带宽优于开环式），确保覆盖冲击电流的高频成分。若使用带宽仅 10MHz 的普通霍尔探头，测量上升沿 1μs 的冲击电流时，波形会严重失真，峰值测量误差可能超过 30%。

额定峰值电流与 di/dt 满足要求：需确认探头的 “额定峰值电流” 大于冲击电流的预估峰值，同时 “最大允许 di/dt” 大于实际冲击电流的 di/dt。例如，某霍尔探头的额定峰值电流为 2kA、最大 di/dt 为 10^5 A/s，若用于测量 di/dt=10^6 A/s 的短路冲击电流，探头可能因磁芯饱和或过热损坏。

不适用场景：

冲击电流峰值超过探头额定峰值电流；

冲击电流 di/dt 超过探头最大允许 di/dt；

冲击电流上升沿≤10μs（普通霍尔探头难以跟踪）。

（三）绝对不能用：低频电流探头与直流专用探头

低频电流探头：带宽通常仅 1kHz-10kHz，无法捕捉交流冲击电流的高频成分，测量结果完全失真；

直流专用电流探头：仅能测量直流电流，对交流冲击电流无响应，无法输出有效信号。

三、实操指南：用电流探头测交流冲击电流的 5 个关键要点

即使选择了适配的电流探头，若测试流程或参数设置不当，仍会导致测量误差。以下是确保测量准确性的核心操作要点：

（一）探头选型：3 步确定合适型号

预估冲击电流参数：通过设备手册或理论计算，确定交流冲击电流的峰值（如 5kA）、持续时间（如 20ms）、上升沿时间（如 5μs）；

计算所需带宽与 di/dt：根据 “带宽≥0.35 / 上升沿时间” 计算最小带宽（如 5μs 上升沿需带宽≥70MHz），根据 “di/dt≈峰值电流 / 上升沿时间” 计算 di/dt（如 5kA/5μs=10^6 A/s）；

匹配探头参数：选择带宽≥计算值、额定峰值电流≥预估峰值、最大 di/dt≥计算值的电流探头（优先高频电流钳）。

（二）探头安装：避免 “隐性误差”

单根导线穿过探头中心：确保载流导线位于电流钳或霍尔探头的中心位置，避免因导线偏移导致的 “线圈耦合系数降低”（误差可能增加 5%-15%）；

避免多根导线同时穿过：若测试的是单相交流电路，仅让被测相线穿过探头，零线、地线不得一同穿过，防止磁场抵消；

固定探头位置：测试过程中保持探头与导线相对静止，避免因振动导致探头移位，影响测量稳定性。

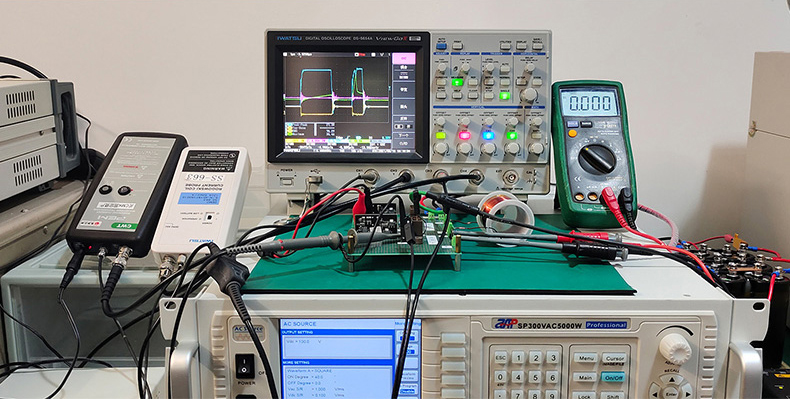

（三）示波器参数设置：还原真实波形

采样率：不低于带宽的 2 倍：遵循 “奈奎斯特采样定理”，例如使用 100MHz 带宽的探头时，示波器采样率应≥200MS/s（优先设置为 500MS/s），确保捕捉到冲击电流的陡峭上升沿；

时基：适配冲击电流持续时间：将时基设置为 “持续时间的 2-3 倍”，例如冲击电流持续 20ms，时基可设为 50ms/div，既能完整显示波形，又不会因时基过大导致细节丢失；

触发方式：选择 “边沿触发” 并调整阈值：触发源选择电流探头对应的示波器通道，触发类型设为 “上升沿触发”，触发阈值设为 “预估峰值的 10%-20%”（如预估峰值 5kA，阈值设为 500-1000A），确保准确捕捉冲击电流的起始时刻；

耦合方式：AC 耦合：交流冲击电流包含少量直流分量（如电容充电初期的直流分量），选择 “AC 耦合” 可滤除直流分量，仅保留交流冲击信号，避免波形基线偏移。

（四）校准：测试前必做的 “误差消除”

零点校准：将探头空载（不穿过任何导线），示波器通道设置为 “零位校准” 模式，消除探头自身的零点漂移（尤其是霍尔探头，零点漂移可能导致 1%-3% 的测量误差）；

幅值校准（可选）：若条件允许，使用标准电流源输出已知幅值的短时脉冲电流，对比探头测量值与标准值，修正幅值误差（通常高频电流钳的出厂精度已满足要求，无需额外校准）。

（五）安全防护：避免设备损坏与人员伤害

绝缘检查：测试前检查探头的绝缘层是否完好，若测量高压电路（如 10kV 以上）的冲击电流，需选择绝缘等级≥电路电压的专用高压电流探头；

避免长时间测量：交流冲击电流虽短时，但高幅值仍可能导致探头发热，单次测量后应等待探头冷却（约 1-2 分钟），再进行下一次测试；

人员防护：佩戴绝缘手套、护目镜，与被测设备保持安全距离（尤其是测量短路冲击电流时，需防止设备爆炸或飞弧）。

四、常见问题与解决方案：3 类典型问题的应对策略

在实际测试中，常出现波形失真、幅值偏差、无信号输出等问题，以下是具体原因与解决方法：

（一）问题 1：波形上升沿 “变缓”，峰值偏低

可能原因：电流探头带宽不足，无法捕捉高频成分；

解决方案：更换带宽更高的探头（如将 50MHz 探头换为 200MHz 探头），或根据 “带宽 = 0.35 / 上升沿时间” 重新计算所需带宽，确保探头带宽留 1.5-2 倍余量。

（二）问题 2：测量幅值与理论值偏差超过 10%

可能原因 1：探头与导线位置偏移，耦合系数降低；

解决方案 1：调整导线位置，确保其位于探头中心，重新测量；

可能原因 2：示波器时基设置过大，未完整捕捉峰值；

解决方案 2：减小示波器时基（如从 100ms/div 改为 20ms/div），确保波形峰值完全显示在屏幕内；

可能原因 3：霍尔探头磁芯饱和；

解决方案 3：更换额定峰值电流更高的探头，或改用无磁饱和的高频电流钳。

（三）问题 3：示波器无信号输出

可能原因 1：探头与示波器连接松动（如 BNC 接头未插紧）；

解决方案 1：重新插拔探头与示波器的连接头，确保接触良好；

可能原因 2：探头 “量程档位” 设置错误（如将 100A/div 档位误设为 1A/div，信号超出量程被截断）；

解决方案 2：根据预估峰值调整量程档位（如预估峰值 5kA，选择 1kA/div 档位）；

可能原因 3：触发阈值过高，未触发采集；

解决方案 3：降低触发阈值（如从 2000A 降至 500A），或改为 “自动触发” 模式，确保捕捉到冲击电流信号。

五、总结：核心结论与选型建议

能否测量的核心结论：

罗氏线圈完全适配交流冲击电流的测量，霍尔电流探头需满足 “高带宽、高额定峰值电流、高 di/dt” 条件方可使用，低频探头与直流探头绝对不可用。

选型优先顺序：

高频电流钳（带宽≥100MHz、额定峰值电流≥预估峰值 1.2 倍）＞闭环式高频霍尔探头（带宽≥50MHz）＞开环式霍尔探头（仅用于低 di/dt、低幅值冲击电流）。

关键原则：

测量前必须预估冲击电流的 “峰值、上升沿、di/dt”，严格匹配探头参数；测试中注重安装精度与示波器参数设置，避免因操作不当导致误差。

通过本文的分析与指南，工程技术人员可根据实际场景选择合适的电流探头，准确测量交流冲击电流，为设备调试、故障诊断及性能评估提供可靠的数据支撑。
