使用示波器探头测量纹波的具体操作方法

在电子测量领域，示波器凭借其直观显示波形的特点，成为测量纹波的常用工具，而示波器探头作为连接示波器与被测电路的关键部件，其使用方法直接影响纹波测量的准确性。下面详细介绍使用示波器探头测量纹波的具体操作方法。

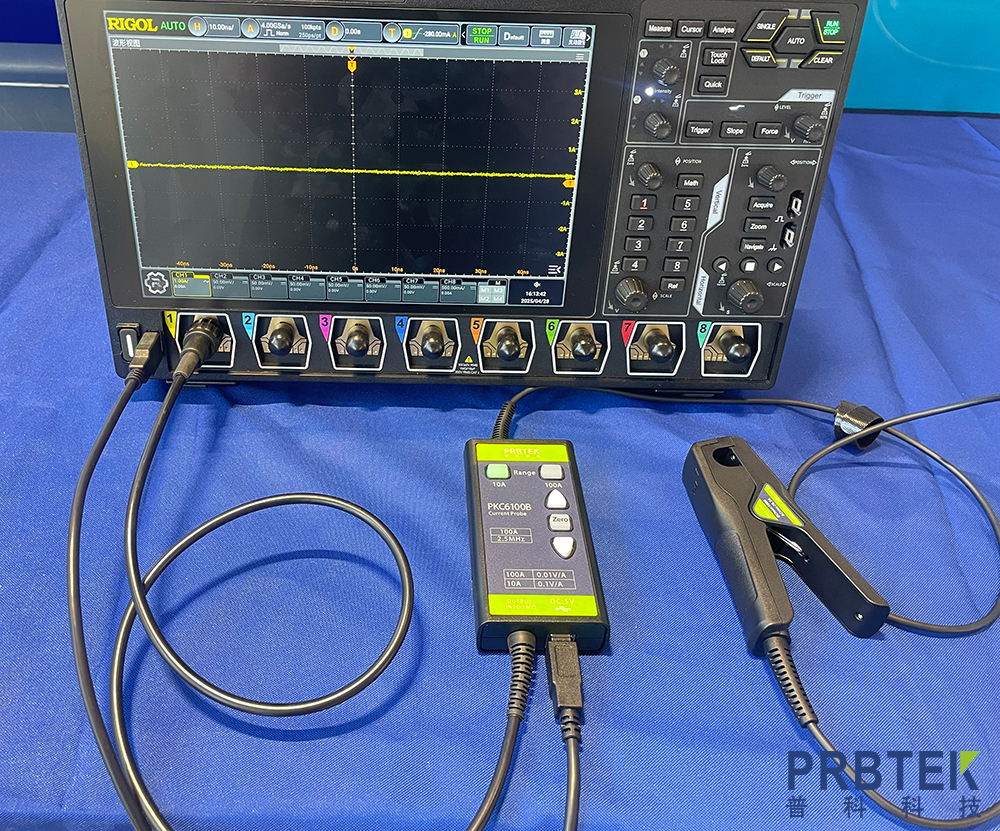

探头的选择与检查

探头类型选择

测量纹波时，应根据被测电源的特性和纹波的大致范围选择合适的探头。对于一般的直流电源纹波测量，10:1 衰减的无源探头是比较常用的选择。这种探头具有较高的输入阻抗，能减少对被测电路的影响，同时其带宽也能满足大多数中低频纹波的测量需求。如果测量的纹波频率较高，如开关电源产生的高频纹波，则可以考虑使用有源探头，有源探头具有更宽的带宽和更低的输入电容，能更准确地捕捉高频信号。

探头性能检查

在使用探头之前，需要对其性能进行检查。首先观察探头的外观，查看探头线是否有破损、断裂的情况，探头的探针是否完好，探头与示波器的连接接口是否干净、无损坏。其次，可以进行简单的校准测试，将探头连接到示波器的校准信号输出端，观察示波器上显示的波形是否正常，如方波的上升沿是否陡峭、幅度是否准确等，以此判断探头是否处于正常工作状态。

测量电路的连接

被测电源准备

将被测直流电源接通，使其处于正常工作状态，等待电源输出稳定。在连接探头之前，要确认电源的输出电压值，避免因电压过高损坏探头或示波器。

探头连接方式

连接探头时，要注意探头的正负极与电源输出端的正负极相对应。将探头的探针连接到电源的正极输出端，探头的接地夹连接到电源的负极输出端（即接地端）。特别重要的是，探头的接地线要尽量短。因为接地线过长会形成较大的接地环路，容易引入外界的电磁干扰，导致测量到的纹波波形失真。可以使用探头自带的短接地线或专用的接地弹簧，以缩短接地路径，降低干扰影响。如果电源输出端有专用的测量端子，应优先连接到测量端子上，以保证连接的稳定性。

示波器参数设置

触发设置

触发方式选择直流触发，确保示波器能够稳定地显示纹波波形。触发源选择连接探头的通道，触发电平设置在合适的位置，使波形能够稳定显示而不会出现滚动或闪烁的情况。

时基设置

时基的设置要根据纹波的大致频率来确定。如果预计纹波频率较低，如 50Hz 或 100Hz 的工频纹波，可以将时基设置为较大的值，如 10ms/div，以便清晰地观察到多个周期的波形。如果是高频纹波，如几十 kHz 甚至更高频率，则需要将时基设置为较小的值，如 1μs/div 或更小，以显示出波形的细节。

垂直灵敏度设置

垂直灵敏度的设置要使纹波的幅度能够在示波器屏幕上清晰地显示出来。一般来说，将纹波的峰峰值控制在屏幕高度的 1/3 到 2/3 之间较为合适。例如，如果预计纹波峰峰值在 10mV 左右，可以将垂直灵敏度设置为 2mV/div，这样可以更准确地读取纹波的幅度。同时，要注意示波器的输入耦合方式选择交流耦合，因为交流耦合可以隔除直流分量，只显示交流的纹波信号，便于观察和测量。

纹波数据的读取与记录

波形观察与参数识别

在示波器屏幕上稳定显示纹波波形后，仔细观察波形的形状、频率和幅度等特征。纹波的峰值是指波形的最高点与基线（直流分量）之间的差值，峰峰值是指波形最高点与最低点之间的差值，这两个参数是衡量纹波大小的重要指标。可以通过示波器的光标测量功能，将光标分别移动到波形的峰值点和谷值点，直接读取峰峰值和峰值。对于一些示波器，还可以开启自动测量功能，让示波器自动计算并显示纹波的峰峰值、有效值等参数。

数据记录与分析

记录下测量得到的纹波峰峰值、峰值以及观察到的波形频率和形状等信息。如果需要进行更深入的分析，可以多次测量不同时间段的纹波数据，观察纹波是否稳定，是否存在异常波动。通过对记录数据的分析，可以判断被测电源的纹波是否符合设计要求，是否需要进行进一步的调试和改进。

测量过程中的注意事项

测量时，要避免用手触摸探头的探针和接地夹，因为人体会引入干扰信号，影响测量结果的准确性。同时，操作人员应尽量远离测量电路和示波器，减少人体对测量环境的干扰。

保持测量环境的整洁和安静，远离大功率电器、电机等强电磁辐射源，防止外界电磁干扰影响纹波的测量。如果测量环境的电磁干扰较强，可以考虑使用屏蔽罩将被测电源和探头部分罩起来，减少干扰。

测量结束后，应先断开探头与被测电源的连接，再关闭电源和示波器，以避免在断电过程中产生的瞬态电压损坏探头和示波器。同时，要将探头妥善存放，避免探头受到挤压、碰撞和潮湿等环境因素的影响。

通过以上步骤和注意事项，能够使用示波器探头准确地测量直流电源的纹波，为电子电路的设计、调试和维护提供可靠的依据，确保电子设备能够稳定、可靠地工作。
