高频电流探头普科PKC7000系列的使用小技巧分享

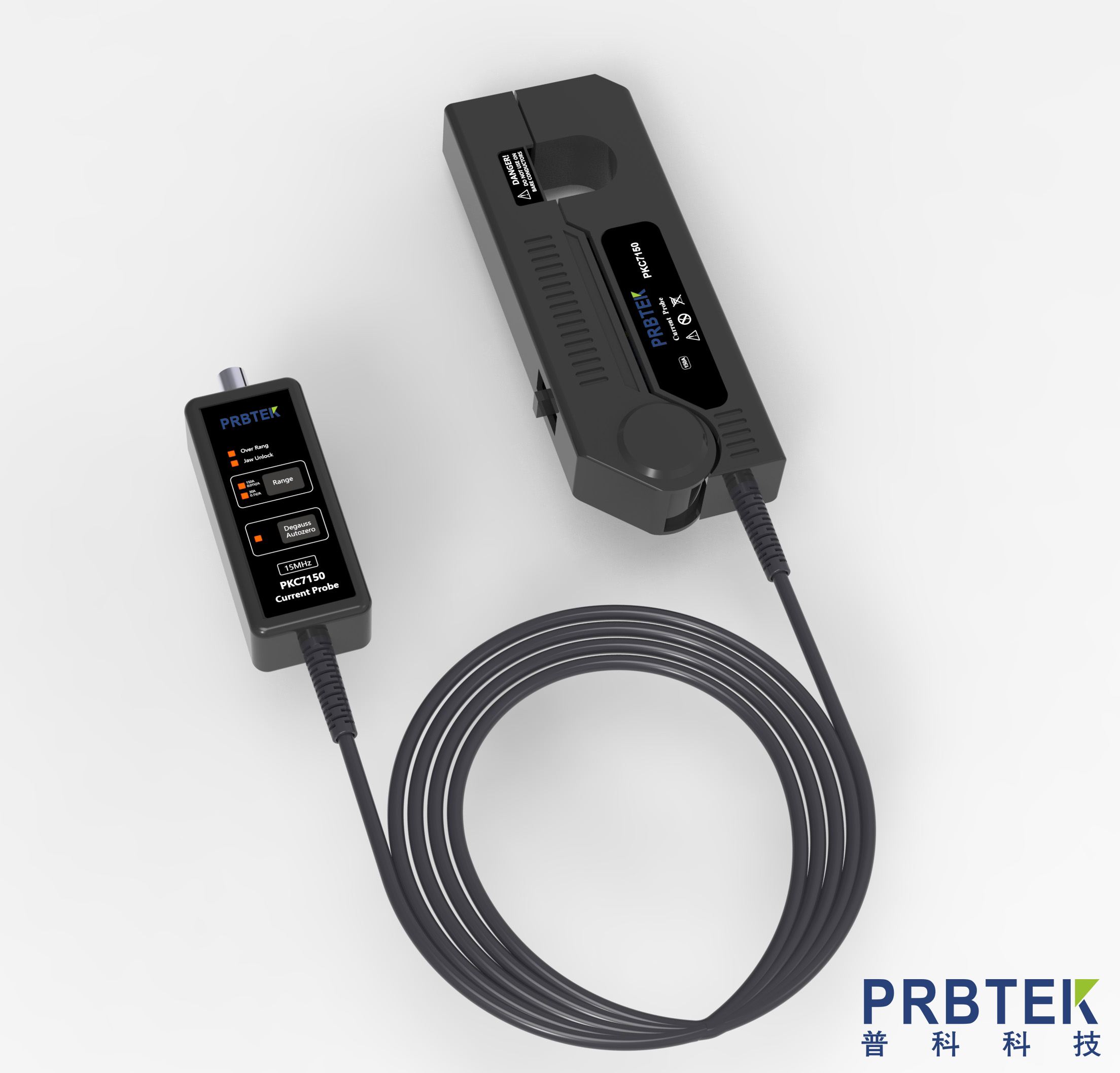

PKC7000 系列是一款高性能的高频电流探头，支持交直流电流的同步测量。以下是一些使用小技巧：

使用前准备技巧：

确认电源与指示灯：为 PKC7000 系列探头连接电源适配器，确保输入电压正常，观察绿色电源指示灯是否亮起，若未亮起，需检查电源连接或适配器是否故障。

设置示波器：将示波器测量模式设为 “接地” 并完成调零，然后切换至 “DC” 模式，同时把示波器输入阻抗设置为 1MΩ，以匹配探头输出。

合理选择量程：根据被测电流大小选择合适量程，探头默认启用大电流量程。若不确定电流大小，可先从大量程开始尝试，再根据测量结果切换到合适的小量程，以获得更精确的测量值。

消磁与调零技巧：

自动消磁调零：将探头与示波器相连，拨动探头卡槽开关，直至 “UNLOCK” 标志消失，确认探头锁定。按下 “消磁自动调零” 按键，完成消磁调零后，设备会发出 “嘀嘀” 两声提示音。

手动零位偏移调整：正常通电后切换至目标测量档位，同时按下 “Degauss Auto Zero” 和 “Range” 按键，蜂鸣器长鸣一声且 “Degauss Auto Zero” 指示灯亮起，即进入手动调整模式。按 “Degauss Auto Zero” 键增加正向偏移，按 “Range” 键增加反向偏移。完成调整后再次同时按下两按键，蜂鸣器短响三声且 “Degauss Auto Zero” 灯熄灭，退出手动模式。

测量操作技巧：

正确卡入导体：向后滑动卡槽上盖以打开，将测试导体卡入测试卡槽，尽量把被测导体调至传感器头内中央位置，推紧滑动开关使卡槽上盖闭合，确保钳口与被测电路导体紧密贴合。若测量结果为正值，说明导体中电流方向与卡槽上盖标明的箭头方向一致；若为负值，则电流方向相反。

避免干扰：测量时应尽量远离变压器、大电路等强磁场源以及无线电等强电流设备，防止外部磁场对测量结果产生干扰。若在高频率领域测量，插入电路的高电位侧可能会受到噪音影响，必要时可限定波形观测器的频段，或插入低电位侧。

提高测量灵敏度技巧：如果要测量非常小振幅的直流或低频交流信号，可以将被测导体在探头上绕几圈。信号强度将根据缠绕的匝数相应增加，实际电流值等于示波器显示读数除以匝数，但需注意插入阻抗也会增大，且探头的带宽上限会变小。

测量后处理技巧：测试完成后，应先断开导体电源，再从卡槽中取出导体。同时，建议每次测量之后都进行探头消磁，避免剩磁对后续测量结果产生影响。
