输入阻抗100MΩ的示波器探头大盘点

在电子测量领域，示波器探头的性能对测量结果的准确性起着至关重要的作用。输入阻抗作为探头的关键参数之一，100M 欧姆输入阻抗的示波器探头在特定测量场景中有着独特的优势。这类高输入阻抗的探头能够减少对被测电路的负载影响，尤其适用于测量高阻抗电路或对信号源影响较为敏感的场合。下面为您介绍一些常见的具有 100M 欧姆输入阻抗的示波器探头。

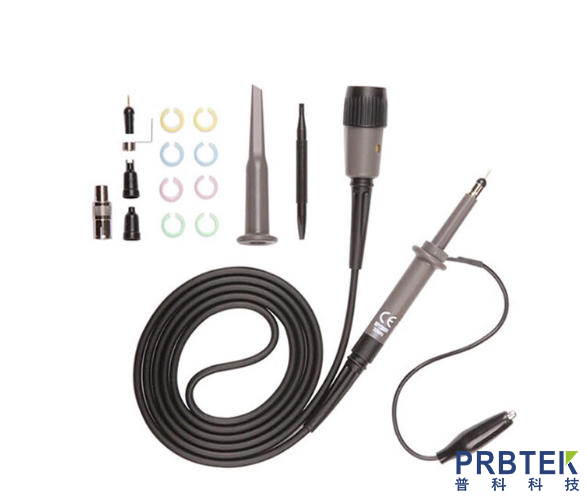

普源精电 RP1300H高压无源探头

普源精电的 RP1300H 系列属于无源高压探头，输入阻抗为 100MΩ。其最高电压可达 2000V，输入电容可达 5.5pF，上升时间为 1.2ns，还配备了探头补偿调节功能，匹配电容调整范围在 10pF - 35pF。在使用前，需要对其进行频率补偿调试，将探头接至示波器的校准信号输出端，使示波器显示 1KHz 测试方波信号，把探头衰减设置在 100X 位置，再用调节棒调节探头前端的补偿调节处，直至方波上方平整，确保与所使用的示波器匹配。这款探头带宽为 DC - 300MHz，工作电压在 CAT I 2000 V (DC + AC)、CAT II 1500V (DC + AC)，衰减率固定为 100:1，DC 精确度＜1%，温度系数＜200 ppm/℃ 。因其 100MΩ 的高输入阻抗，在高压测量中能极大减少对被测电路的干扰，保障测量数据的精准性，广泛应用于高压电路的测量与分析工作。

泰克 P6150A高压单端探头

泰克的 P6150A 是一款特性鲜明的高压探头。它的对地输入阻抗为 100MΩ，输入电容为 3.0pF，衰减倍数高达 1000X。该探头对配套的示波器和其他测量设备有一定要求，需要设备的输入电阻为 1MΩ，输入电容在 7pF 至 49pF 之间。其测量电压能力出色，高达 20kV (DC + Pk)，瞬间脉冲电压可达 40kV，带宽也达到了 75MHz，采用标准的 BNC 接口，可适配任何厂家的示波器，在单端对地的高电压测量场合应用广泛。凭借 100MΩ 的高输入阻抗，在面对高电压、高阻抗信号源时，能有效减少对被测电路工作状态的影响，为高电压领域的研究和测试提供可靠的数据支持。

R&S®RT-ZI11无源探头

R&S® RT-ZI11 是一款高性能的 500MHz 隔离式无源探头，其输入阻抗特性为 100 MΩ || 4.6 pF（即 100 兆欧电阻与 4.6 皮法电容并联），分压比 100:1，能有效减少对被测电路的负载影响，保证信号测量的准确性。该探头适配 CAT II、CAT III、CAT IV 测量场景，在 CAT III 下最高可测 1000V，CAT IV 下为 600V，采用 BNC 接口，搭配可调节补偿功能（补偿范围 10pF~25pF），可与示波器精准匹配，广泛应用于高频高压电路的信号分析，为电子测试提供可靠支持。

这些不同品牌的示波器探头，虽然在输入阻抗为 100MΩ 这一特性上具有共性，但在带宽、耐压、衰减比、电容等其他参数以及应用场景上各有差异。在实际的电子测量工作中，工程师和技术人员需要依据具体的测量需求，如测量信号的电压范围、频率特性、是单端测量还是差分测量，以及被测电路的阻抗特性等因素，综合考量并选择最适宜的示波器探头，以此确保测量工作顺利开展，获取精准可靠的测量结果。
