普科科技PRBTEK电流互感器PK系列使用方法及注意事项

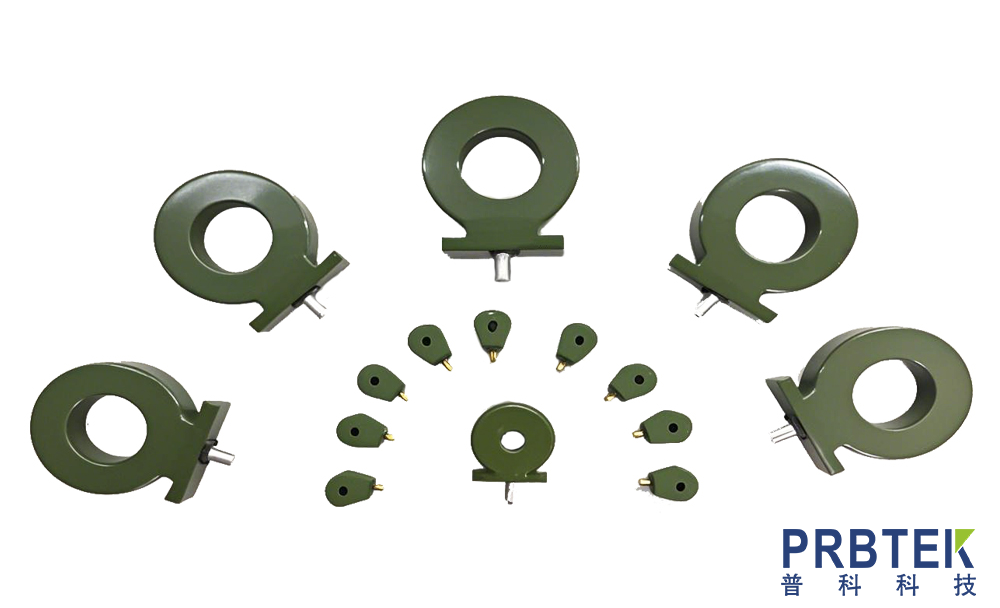

普科科技PRBTEK的PK系列电流互感器作为电力与电子测量领域的核心器件，基于电磁感应原理，以非接触式测量方式与示波器、数据采集卡等设备协同作业。通过既定变比（如1:1000、1:10000 等）将被测电路中的大电流线性转换为可测量的小电流信号，实现测量回路与被测电路之间高达数千伏的电气隔离，有效防止高压窜入测量端，不仅消除了测试设备对被测系统的负载效应，更构筑起保障人员安全与设备稳定运行的关键防线。在技术性能层面，电流互感器具备卓越的宽频带响应能力，其工作频率范围可覆盖从0.1Hz至数MHz，能够精准捕捉纳秒级上升沿的瞬态脉冲信号，以及开关电源中MHz级载波电流等周期性高频信号。配合高速采样示波器，可完整还原电流波形的时域细节，精确测量幅值、脉宽、上升/下降时间等关键参数。同时，其拥有毫安级分辨率的高灵敏度，配合低噪声前端设计，即使面对微安级微弱电流信号也能清晰检测；纳秒级的信号传输延迟，确保了对电流波形快速变化的实时追踪，避免信号失真，满足射频功率放大器、雷达发射机等对时序精度要求严苛的高频电路测试需求。电流互感器广泛应用于军工领域的武器系统瞬态功率分析、医疗设备研发中的高频电流监测，以及工业与科研中新能源汽车电机控制、高速通信芯片供电网络的电流特性研究等场景，是高频与脉冲电流精密测量的核心器件。

一、使用方法

1.使用前准备

• 仔细阅读本产品使用说明书，熟悉产品的功能、技术指标、使用方法及注意事项。

• 检查产品外观是否有损坏，接口是否完好，确保产品无故障。

• 根据测量需求，确认所选用的 pk 系列电流互感器型号是否符合被测电路的参数要求，如最大峰值电流、输入输出比等。

2.连接被测电路

• 在将被测电路接入探头之前，务必先关闭被测电路，以防止触电和设备损坏。

• 根据产品接口类型（如 BNC、SMA、WD-2Z 等），将电流互感器的输出端与示波器、数据采集卡等测量设备正确连接。

• 按照被测电路的连接方式，将被测导线穿过电流互感器的穿心孔（若为开合式，需打开互感器，放入导线后闭合）。确保导线在穿心孔内位置正确，避免接触不良或影响测量精度。

（1）开始测量

• 确认所有连接无误后，打开被测电路。

• 操作测量设备（如示波器、数据采集卡等），按照测量设备的使用方法进行设置，以获取被测电流的相关数据，如电流波形、幅值、脉宽等。

• 在测量过程中，密切关注测量设备显示的数据，确保测量正常进行。

（2）测量结束

• 测量结束后，应先关闭被测电路，再小心取走电流互感器探头。

• 断开电流互感器与测量设备的连接，整理好设备和导线。

二、注意事项

1.用电安全

• 请小心注意触电危险，严格留意最高输入电压，切勿超出规定范围使用。电流互感器虽然能实现电气隔离，但仍需警惕高压风险，避免直接接触高压部分。

• 操作过程中，应使用绝缘良好的工具，穿戴好绝缘防护用品（如绝缘手套、绝缘鞋等）。

2.使用环境

• 严禁在潮湿环境下或者存在易爆风险的场所使用本产品。潮湿环境可能导致设备短路，易爆场所可能引发爆炸等危险事故。

• 应将产品放置在通风良好、无腐蚀性气体、无强电磁干扰的环境中使用，以保证测量精度和设备寿命。

3.操作流程

• 严格遵守 “在将被测电路接入探头之前，务必先关闭被测电路；测量结束后，应先关闭电路，再取走探头” 的操作流程，这是保障人身安全和设备稳定的关键。

• 不要随意拆卸、改装电流互感器，以免破坏产品结构和性能，导致测量误差或安全隐患。若产品出现故障，应联系专业维修人员进行处理。

4.其他

• 不同型号的 pk 系列电流互感器具有不同的技术指标，如 PK-110 脉冲电流互感器最大峰值电流为 5000A，前沿上升时间为 50ns；PK-4100 脉冲电流互感器最大峰值电流为 500A，输入输出比为 1A:1V 等，在使用时需根据具体型号的技术指标进行操作，不得超范围使用。例如，PK-2100 最大有效电流为 50A，就不能用于测量有效电流超过 50A 的电路。

• 若未遵循本说明书操作，可能导致机器保护功能受损。对于因违反注意事项而引发的人身安全问题，本公司不承担任何责任。

请您严格遵守以上使用方法与注意事项，以确保普科科技 pk 系列电流互感器能安全、稳定、精准地为您服务。如有任何疑问，欢迎联系本公司客服咨询。
