示波器电流探头：精准测量的利器

作为电子测试测量领域的基石，示波器可以帮助我们观测到被测信号，而电流探头作为连接被测信号与示波器的载体，是我们在测量精密电流时重要的工具。

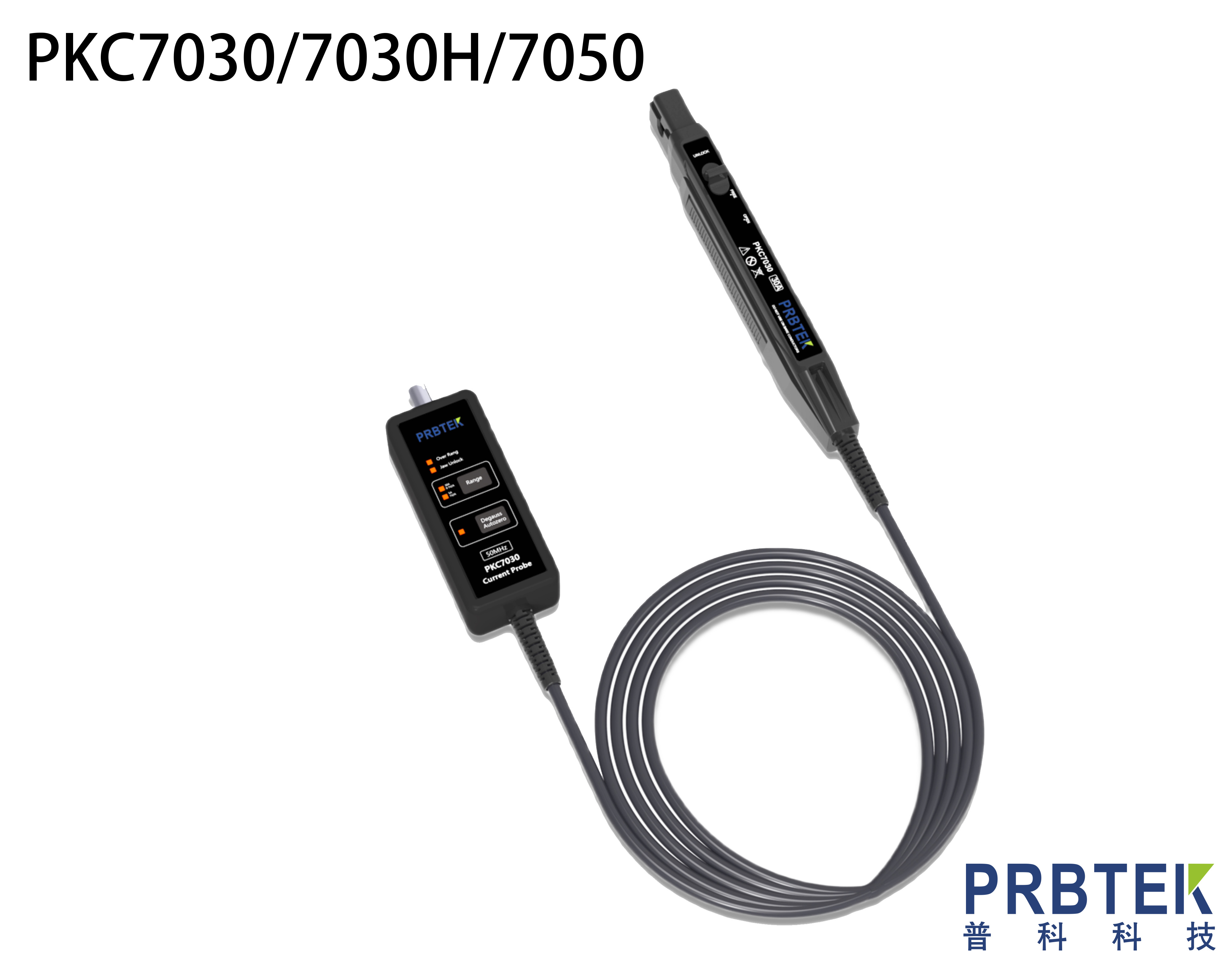

其原理是利用法拉第电磁感应定律，当导线中有电流通过时，周围会产生磁场，电流探头上部的磁环（或霍尔传感器）等感测元件，就会感应出和磁场强弱成正比的电压信号，从而实现了电流的间接测量。 PKC7030 使用灵敏度高霍尔传感器以及优化后的磁路结构，响应速度提升了30%，可快速捕捉电流突变，保障测量的及时性与准确性。本文将围绕著四个维度来介绍PKC7030高频电流探头的特点。

（1）非侵入式测量

PKC7030电流探头最大的开口直径是5mm,可以夹住配电柜母线、新能源汽车高压线缆等导线，内部加入了弹簧咬合的设计，即使处于不平稳的测量环境，电流探头也可以正常使用，并且不会因为使用过程当中的震动等原因导致数据出错的情况发生。非嵌入式的测量方式，不需要切断电路就能够对电流的变化进行实时监测，操作简便安全。

（2）宽频带覆盖

PKC7030电流探头，无论是直流、高频交流都可满足需要，同时该探头能够测量DC～50MHz的超宽频带，从开关电源到光伏逆变器等高频设备，都可以用PKC7030电流探头进行测量。

（3）高精度与高分辨率

PKC7030量程为30A,分辨率是10mA,全量程精度在正负1％之内，能够完成毫安级别的LED驱动电路调测与百安级的大功率工业电机带载测试的重任且十分精准；具有高精度和高分辨率的优势特点，可以清楚的捕捉到电路中的微小电流变化，对于那些需要精确控制电流的应用场景而言，是一项很大的优势。

（4）智能化功能

PKC7030含有集成智能化功能，自动消磁与智能调零的算法，可以消除环境磁场的干扰，确保基线的稳定；同时具有报警功能，提醒量程切换，声光报警系统启动保障人员安和设备的安全。另外PKC7030电流探头，带有专用补偿线缆，可以在很大程度上避免由于信号衰减或者畸变所造成的测量误差。

示波器电流探头应用范围非常广泛，PKC7030电流探头凭借卓越的性能与人性化的设计，成为工程师进行电流测量与故障诊断的首选。

以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售，涵盖产品包含电流探头、差分探头、高压探头、无源探头、罗氏线圈、电流互感器、射频测试线缆及测试附件线等。旨在为用户提供高品质的探头附件，打造探头附件国产化知名品牌。更多信息，欢迎登陆官方网站进行咨询：https://www.prbtek.cn/
