Pearson电流和注入探头在电磁干扰测试中的应用解析​

　　在当今电子设备高度普及且技术不断迭代的时代，电磁兼容性(EMC)已成为衡量电子产品质量与可靠性的关键指标之一。电磁干扰(EMI)测试作为电磁兼容性评估的重要环节，其准确性与有效性直接影响着产品能否顺利通过相关标准认证，进而进入市场。在这一领域，Pearson 钳夹式电流和注入探头凭借其卓越性能，成为众多专业测试人员的得力工具。

　　Pearson 钳夹式电流和注入探头专为电磁兼容性测试精心设计，能够实现对交流电流的精准测量，从而助力各类电子产品符合全球众多严苛的电磁兼容性标准。无论是消费电子、通信设备，还是汽车电子、航空航天等领域的产品，在研发与生产过程中都离不开这些标准的规范与约束，而 Pearson 探头则为其达标提供了可靠的测量保障。

　　这些探头不仅能够准确测量常规的交流电流，还具备强大的分析复杂电流波的能力。在实际的电磁环境中，电磁干扰、浪涌、雷击等现象会产生极为复杂的电流波形，这些波形蕴含着丰富的电磁干扰信息，对其准确捕捉和分析是评估产品电磁兼容性的核心。Pearson 电流探头如同敏锐的 “电子眼”，能够清晰呈现这些复杂波形，为工程师深入分析电磁干扰源、制定有效的抑制措施提供了关键依据。

　　以一个典型的 Pearson 电流探头型号为例，它拥有平坦的中频响应特性，其 3dB 带宽范围达到 6Hz 到 15MHz。这一特性确保了在该频率范围内，探头能够稳定、准确地传输和测量信号，避免因频率响应不平坦而导致的测量误差。同时，通过 Pearson 钳夹式电流探头，能够检测到低至 10 微安(20dBuA)的微弱电流信号，并且其适用频率范围高达 400MHz，如此宽的动态范围和频率覆盖能力，使其能够满足各种复杂电磁环境下的测试需求。

　　在实际的电磁兼容性测试工作中，不同的 EMC 标准对测量有着不同的要求。为了更好地帮助测试人员选择合适的工具，Pearson 提供了一系列适用于不同标准的电流探头，并附上了详细的传输阻抗曲线。这些曲线直观地展示了探头在不同频率下的传输性能，测试人员可以根据具体的测试标准和频率范围，快速准确地选择最适合的 Pearson Current Probe。

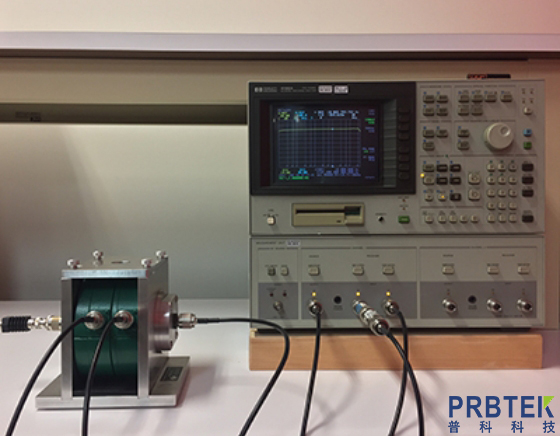

　　例如，在传输阻抗扫描方面，不同型号的探头展现出各自独特的性能优势。3525 型号的探头适用于 10Hz - 10MHz 的频率范围，在这一区间内，它能够精确地反映电流信号的传输特性;4688 型号将上限频率提升至 15MHz，为更高频率段的测量提供了可能;5101 型号进一步将带宽扩展到 20MHz;而 8585C 和 8590C 型号则具备两种不同的频率规格，分别可以覆盖 10Hz - 50MHz 和 10Hz - 200MHz 的范围，满足了更广泛频率下的测试需求;8705C 型号则专注于 10kHz - 400MHz 的频段，在高频测量方面表现出色。在插入损耗扫描方面，8700i 型号在 10 千赫兹 - 400 兆赫兹的频率范围内有着良好的性能表现，为相关测试提供了可靠支持。

　　此外，Pearson 的电力线振动检测器在特定的测量场景中发挥着重要作用，它极大地简化了 MIL - STD - 461G CS 101 测量流程，提高了测试效率和准确性。同时，Pearson 还提供了 PRD - 120 数据表、PRD - 240 数据表、F3 测试夹具以及 2012 年 EMC 研讨会视频演示和电力线纹波检测器测试程序等丰富的技术资料和辅助工具。这些资料和工具不仅有助于测试人员深入了解探头的性能和使用方法，还为他们在实际操作过程中提供了详细的指导，确保测试工作能够科学、规范地开展。

　　在电磁干扰测试的技术前沿，Pearson 始终保持着创新的步伐。未来，随着电子产品向着更高集成度、更高频率以及更复杂的系统架构发展，对电磁兼容性测试的要求也将不断提高。Pearson 将持续优化产品性能，推出更多适应新技术发展的电流和注入探头，为全球电子行业的电磁兼容性测试事业提供坚实的技术支持，助力各类电子产品在复杂的电磁环境中稳定、可靠地运行。
