示波器探头校正全指南：精准连接与操作流程解析

　　一、示波器探头校正的核心意义与原理

　　示波器探头作为信号采集的 “桥梁”，其精度直接影响测量结果的可靠性。探头校正的本质是通过调整内部补偿电容，使探头与示波器输入通道的阻抗匹配，避免信号失真(如过冲、振铃或平顶失真)。若未正确校正，可能导致电压幅值误差超过 10%、上升沿测量偏差等问题，尤其在高频信号(>10MHz)测量中影响显著。

　　二、关键连接点解析：“右边” 的校准信号端口在哪里?

　　在绝大多数示波器(如泰克、Keysight、普源等主流品牌)的前面板上，校准信号输出端(CAL OUT)通常位于右侧或中偏右位置，标识为 “CAL”“CAL OUT” 或带有方波符号，旁边标注标准参数(如 “0.5Vp-p 1kHz”)。以典型台式示波器为例：

　　物理位置：若面对示波器，校准信号端口多在通道 1(CH1)输入接口右侧，或面板右侧边缘区域，通常为 BNC 接口或香蕉插孔。

　　标识特征：端口旁会明确标注电压值(如 “2V”“0.5V”)和频率(如 “1kHz”)，部分高端型号会提供多个校准档位。

　　三、探头校正全流程：从连接到补偿调节

　　(一)硬件连接步骤

　　探头接入通道

　　将探头的 BNC 插头插入示波器任意通道(如 CH1)，确保锁紧;探头末端的鳄鱼夹接地(连接面板接地端子，通常位于校准信号端口附近，标识为 “GND”)。

　　连接校准信号

　　将探头的探针轻触校准信号输出端(右侧 CAL 端口)，确保接触稳固，避免晃动导致信号干扰。

　　(二)补偿调节操作(以无源探头为例)

　　设置示波器参数

　　按下对应通道(CH1)按钮，开启通道显示;

　　调节时基(TIMEBASE)至 1ms/div，垂直档位(VOLTS/DIV)至与校准信号匹配(如 0.5Vp-p 信号设为 200mV/div)。

　　观察波形并调整补偿

　　示波器应显示标准方波，若出现以下失真，需调节探头补偿电容：

　　过冲 / 振铃(波形顶部有尖峰)：说明补偿过度，用无感螺丝刀逆时针旋转探头末端的补偿旋钮;

　　平顶凹陷(方波顶部下凹)：说明补偿不足，顺时针旋转补偿旋钮;

　　理想状态：方波边缘陡峭，顶部平坦，无畸变(如下图示意)。

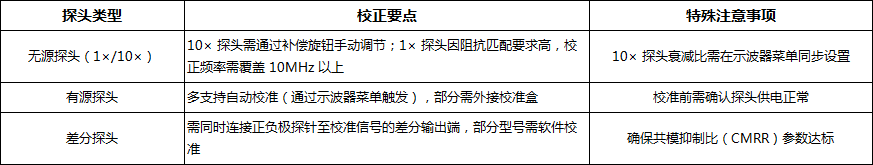

　　四、不同探头类型的校正差异

　　五、常见故障排查与安全规范

　　无法显示校准信号：

　　检查探头是否损坏(可更换探头测试);

　　确认示波器通道是否开启，校准信号端口是否有输出(用万用表测量电压)。

　　补偿调节无效：

　　可能是探头补偿电容老化，需返厂维修或更换探头。

　　安全提示：

　　校正时避免探针接触高压电路;

　　高温环境(如工业现场)需先让示波器预热 15 分钟再校准。

　　六、延伸应用：自动化校准与高级技巧

　　自动校准功能：部分高端示波器(如 Keysight Infiniium 系列)支持 “自校准” 菜单，可一键完成探头与通道的匹配，适合批量测试场景。

　　高频信号校准：当测量 > 100MHz 信号时，需使用高频校准件(如 50Ω 终端)，并确保探头接地环路长度 < 1cm，减少寄生电感影响。

　　通过精准连接右侧校准信号端口并规范调节补偿，示波器探头可始终保持最佳测量状态，为电路设计、故障诊断等场景提供可靠的数据支撑。如需进一步了解特定型号的校准细节，可查阅设备说明书或联系厂商技术支持。
