一文掌握如何使用电流探头在示波器上正确设置衰减比

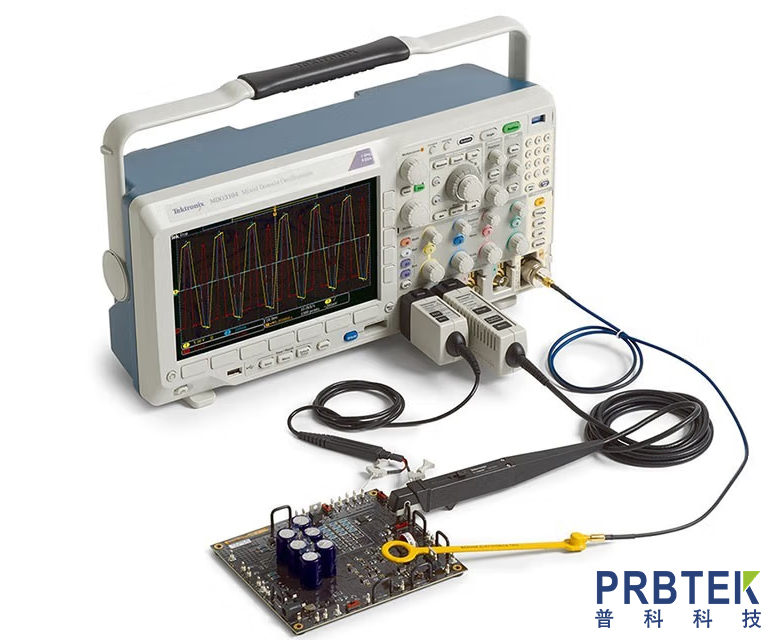

　　一、设置示波器衰减比的重要性

　　保护示波器：在进行电流测量时，如果被测电流信号的幅度超出了示波器的输入范围，可能会对示波器造成损坏。通过设置合适的衰减比，利用电流探头将电流信号转换为合适幅度的电压信号输入示波器，可有效避免这种情况的发生，保护示波器的安全。

　　确保测量精度：衰减比设置不当会导致测量结果出现偏差。例如，衰减比过大，信号经过衰减后幅度变得过小，示波器的本底噪声等干扰因素对测量结果的影响就会相对增大，难以准确测量信号的细节;衰减比过小，信号可能超出示波器的测量范围，导致波形失真，同样无法得到准确的测量值。因此，只有正确设置衰减比，才能充分发挥示波器的性能，确保测量精度。

　　适配不同测量场景：在实际电子测量工作中，面临的测量场景多种多样，被测电流的大小范围差异很大。从微小的毫安级电流到较大的安培级电流都有可能遇到。电流探头配合示波器设置不同的衰减比，能够灵活适应各种测量场景，满足多样化的测量需求。

　　二、设置示波器衰减比的依据

　　信号特性

　　幅度范围：在设置衰减比之前，必须先明确要测量的电流信号的幅度范围。这可以通过查阅被测电路的设计文档、对电路进行初步估算或者使用其他辅助测量工具进行大致测量来确定。例如，如果是测量一个小型电子设备的工作电流，通过对其电源供电部分的分析以及类似设备的经验，预估电流可能在几百毫安到几安培之间。同时，还要考虑信号的动态范围，即信号可能出现的最大和最小幅度之间的差值。对于一些电流变化范围较大的电路，如开关电源电路，其工作电流在不同的工作阶段可能会有很大的变化，从空载时的较小电流到满载时的较大电流，这时就需要选择一个能够覆盖这种动态范围的衰减比，以保证在示波器上能完整、清晰地观察到电流信号的全貌。

　　频率成分：了解电流信号的频率成分也至关重要。不同频率的信号在通过电流探头和示波器的输入通道时，会有不同的响应。比如电流探头的带宽为 DC 至 100MHz，对于频率接近或超过 100MHz 的信号，探头可能无法准确地传输和测量，会导致信号失真或衰减加剧。一般来说，为了保证测量的准确性，示波器探头和衰减器的带宽应该至少是信号最高频率的 3 到 5 倍。例如，如果要测量的电流信号中包含有 50MHz 的高频成分，那么选择的示波器和探头组合的带宽应至少为 150MHz 至 250MHz，同时要根据信号的频率特性来合理设置衰减比，以确保高频信号能够准确地被测量。

　　示波器性能

　　输入范围：不同型号的示波器具有不同的输入范围，即示波器能够接受的最大和最小输入电压。在设置衰减比时，需要根据示波器的输入范围来选择合适的值，以确保经过电流探头转换后的电压信号在示波器的可测量范围内。例如，某款示波器的输入范围为 ±10V，而通过电流探头转换后的信号如果超出了这个范围，就需要增大衰减比，将信号衰减到示波器能够接受的范围内。否则，信号可能会超出示波器的显示范围，无法正常观察和测量。

　　分辨率和精度：示波器的分辨率和精度会受到衰减比的影响。较大的衰减比会降低示波器的分辨率和精度，因为信号经过较大程度的衰减后，噪声和干扰的影响相对会更加显著。在选择衰减比时，需要在信号幅度的适配性和分辨率、精度的要求之间进行权衡。如果对信号的细节和精度要求较高，例如在测量微弱的电流信号或者对信号的精度要求达到毫安级甚至微安级时，可以选择一个较小的衰减比，但前提是要确保信号不会超出示波器的输入范围。

　　三、设置步骤详解

　　初步选择衰减比：根据对被测电流信号特性的了解以及示波器的性能参数，从示波器探头的可选衰减比中初步选择一个接近信号幅度范围的比例。以泰克 TCPA300 电流探头与常见示波器搭配为例，如果预估被测电流信号经过探头转换后的电压信号幅度在几伏左右，而示波器的输入范围是 ±10V，且探头有 5X、10X 等衰减比可选，那么可以先选择 10X 的衰减比进行尝试。这是因为 10X 的衰减比可以将信号幅度降低到示波器输入范围较为合适的区间，既不会使信号幅度过小难以观察，也不会因过大而超出范围。

　　连接探头与示波器：将泰克 TCPA300 电流探头接入放大器，并确保连接牢固。对于不同类型的示波器，连接方式略有不同。例如，TDS3000 系列可以使用 TEKPROBE 接口的线缆直连，此时示波器能够自动识别探头;若使用 BNC 电缆连接通用型号的示波器，当示波器可以设置 50Ω 输入阻抗时，可选择直连;若无法设置 50Ω 阻抗，则需要在 1 号位置接入 50Ω 通过式终端(011 - 0049 - 02) 。在连接过程中，要注意接口的清洁和正确对接，避免因接触不良导致信号传输不稳定或测量误差增大。

　　设置示波器探头参数：完成硬件连接后，在示波器上进行相应的设置。如果使用的是 TDS3000 系列且通过 TEKPROBE 线缆连接，示波器可以自动识别探头信息;若使用 BNC 电缆连接，则需要根据探头当前设置的档位在示波器上手动设置探头参数。例如，当探头设置为 5A/V 时，在示波器上应设置对应的衰减比为 5X 衰减 。在设置过程中，要仔细核对探头的型号、衰减比等参数，确保设置的准确性。

　　进行自平衡(消磁)操作：完成上述设置后，点击泰克 TCPA300 电流探头放大器上的按钮 1，进行自平衡(消磁)操作。这一步骤非常重要，因为电流探头在使用过程中可能会受到外界磁场等因素的影响，导致测量结果出现偏差。通过自平衡操作，可以消除这些干扰因素，使探头恢复到最佳的工作状态。消磁完成后，autobalance 的指示灯会变为绿色，同时标记 3 位置的灯应为长暗 。如果此时示波器上看到的电流极限有所偏差，可以使用标记 2 的上下按钮对探头进行手动微调，以进一步提高测量的准确性。

　　观察信号并调整衰减比：将示波器探头连接到被测电流信号源，在示波器上观察信号的波形。注意观察信号的幅度是否在示波器的屏幕上显示合适，既不会超出屏幕范围，也不会太小以至于难以观察细节。如果信号幅度过大，超出了示波器屏幕的显示范围，说明当前设置的衰减比过小，需要增大衰减比，例如从 5X 调整为 10X 或更大;如果信号幅度过小，在屏幕上显示的波形过于微弱，难以准确测量和分析，那么就需要减小衰减比，如从 10X 调整为 5X 。在调整衰减比后，需要重新观察信号波形，反复进行调整，直到找到一个合适的衰减比设置，使信号能够在示波器上清晰、完整地显示。

　　验证和校准：在确定了一个合适的衰减比后，为了确保测量结果的准确性，需要进行验证和校准。可以使用已知幅度的标准电流信号源对测量系统进行校准，将测量结果与标准值进行对比，如果存在偏差，需要检查设置过程中是否存在错误，并进行相应的调整。此外，还可以与其他经过校准的高精度测量设备进行对比测量，进一步验证测量结果的可靠性。在实际测量过程中，如果发现信号的特性发生变化，或者需要测量不同幅度的信号，应随时根据实际情况动态调整衰减比，以保证始终能够获得清晰准确的测量结果。

　　正确设置电流探头对应示波器的衰减比是实现准确电流测量的关键环节。在实际操作过程中，需要综合考虑信号特性、示波器性能等多方面因素，按照正确的步骤进行设置，并对常见问题能够及时进行排查和解决。只有这样，才能充分发挥电流探头和示波器的性能优势，为电子测量工作提供可靠的数据支持。
