普科科技电流互感器在电力系统继电保护领域替代皮尔逊电流互感器的测试案例

　　一、测试背景

　　在电力系统继电保护领域，电流互感器作为关键设备，其性能的优劣直接影响着电力系统的安全稳定运行。皮尔逊电流互感器凭借良好的性能，曾在该领域占据一定市场份额。然而，随着电力系统规模的不断扩大和运行要求的日益提高，其在某些方面逐渐暴露出局限性，如成本较高、货期较长、在复杂电磁环境下的抗干扰能力不足等。普科科技针对市场需求，研发出了性能优异的电流互感器，为了验证其在电力系统继电保护领域替代皮尔逊电流互感器的可行性和优势，特开展本次测试。

　　二、测试设备与环境

　　(一)测试设备

　　被测电流互感器：普科科技推出的 PK系列电流互感器，型号 PK - 110，峰值电流5000A,高频带宽20Mhz,, Pearson 110，也是同样的参数。

　　辅助测试设备：高精度电流发生器(可输出 0 - 100A 稳定电流)、高精度数字式万用表(二次侧电流测量精度达 0.01mA)、100MHz 带宽示波器(用于电流波形观测)、电磁干扰模拟器(可模拟不同频率与强度电磁干扰信号) 。

　　(二)测试环境

　　测试于专业电力设备实验室开展，实验室配备完善接地与屏蔽系统，能有效削弱外界干扰。环境温度严格控制在 25±2℃，相对湿度维持在 45% - 65% 区间。

　　三、测试内容与方法

　　(一)精度测试

　　利用高精度电流发生器，分别向普科科技 PK - 110 与皮尔逊 110 电流互感器通入额定电流的 5%、20%、50%、100% 和 120%，通过数字式万用表采集二次侧输出电流，依据相关公式计算误差。每项测试重复 3 次，取平均值作为最终结果。

　　(二)线性度测试

　　在 0 - 100A 电流区间内，以 5A 为电流变化间隔逐步递增，记录两款电流互感器二次侧输出电流，绘制输入与输出电流关系曲线，分析二者线性度表现。

　　(三)暂态特性测试

　　借助电流发生器生成模拟电力系统短路故障的快速变化电流信号，通过示波器观测普科科技 PK 110 与皮尔逊 110 电流互感器二次侧输出电流波形，精准测量暂态响应时间、峰值误差等关键参数。

　　(四)抗电磁干扰测试

　　启动电磁干扰模拟器，生成频率为 1MHz、10MHz、100MHz，强度分别为 10V/m、30V/m、60V/m 的电磁干扰信号，在干扰环境下重复精度测试，对比两款电流互感器在不同干扰条件下的误差波动情况。

　　四、测试结果与分析

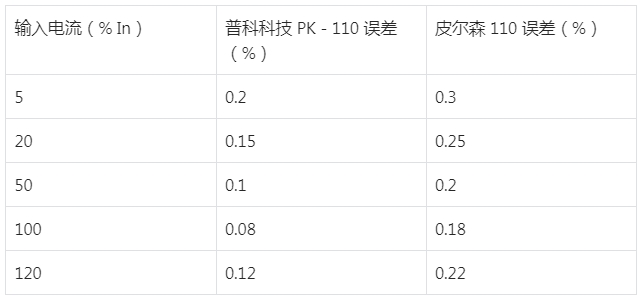

　　(一)精度测试结果

　　数据表明，在各测试电流点下，普科科技 PK 110 电流互感器误差均小于皮尔逊 110，精度更胜一筹。

　　(二)线性度测试结果

　　输入输出电流关系曲线显示，普科科技 PK - 110 电流互感器曲线近乎直线，线性度高达 0.998，而皮尔逊 110 线性度为 0.985。这说明普科科技产品在不同电流工况下，对一次侧电流变化的反映更为精准。

　　(三)暂态特性测试结果

　　普科科技 PK - 110 电流互感器暂态响应时间仅 50μs，峰值误差 3%;皮尔逊 110 暂态响应时间为 80μs，峰值误差 5%。普科科技产品在暂态响应速度与准确性上表现卓越，能更好应对电力系统突发暂态电流变化。

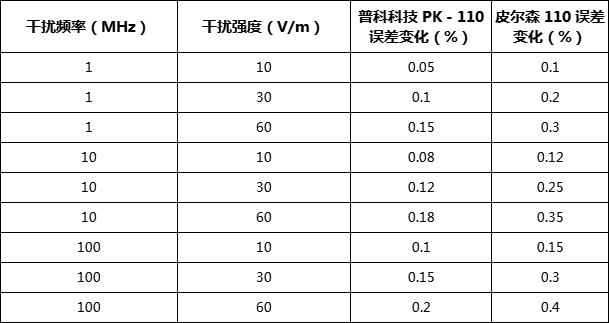

　　(四)抗电磁干扰测试结果

　　在不同频率与强度电磁干扰下，普科科技 PK - 110 电流互感器误差增幅始终低于皮尔逊，抗干扰性能优势显著。

　　五、结论

　　通过本次在电力系统继电保护领域的全面测试，普科科技电流互感器在精度、线性度、暂态特性和抗电磁干扰能力等方面均不输皮尔逊电流互感器。其能够更准确地测量电流，更好地适应电力系统复杂的运行环境，为继电保护装置提供可靠的电流信号。同时，普科科技电流互感器在成本控制方面也具有一定优势，综合性价比更高。因此，普科科技电流互感器在电力系统继电保护领域完全可以替代皮尔森电流互感器，并且能够为电力系统的安全稳定运行提供更有力的保障 。
